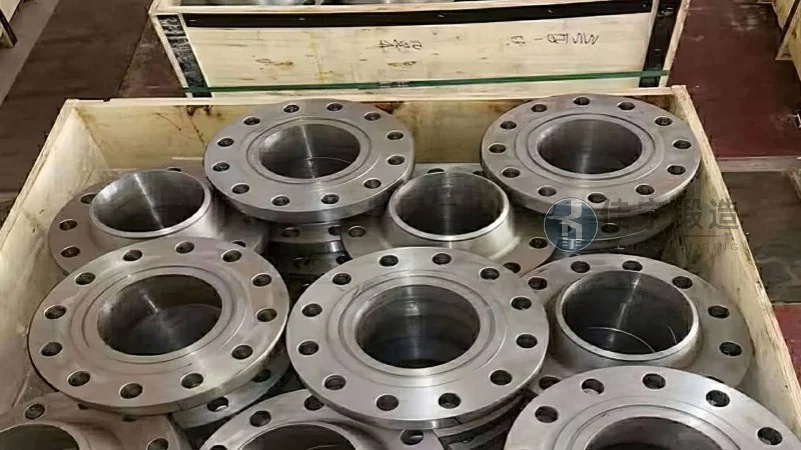

DN450フランジ鍛造品は、配管システムにおいて中口径から大口径への移行領域に位置する重要な接続部品である。呼び径450mmというサイズは、化学プラント、石油精製施設、火力発電所、水処理設備など、多岐にわたる産業分野で採用されている。このサイズのフランジ鍛造品に求められるのは、単なる形状の再現性ではなく、材料の内部品質、機械的特性の均一性、そして長期使用における信頼性である。佳寧鍛造では、DN450クラスの鍛造フランジについて、材料選定から熱処理工程、非破壊検査に至るまで、一貫した品質管理体制を構築している。特に注目すべきは、鍛造比の最適化によって得られる優れた金属組織である。鍛造工程において適切な加工度を確保することで、鋳造材では避けられない内部欠陥を排除し、結晶粒の微細化と配向性の制御を実現している。これにより、同一規格の鋳造フランジと比較して、引張強度で15～20％、衝撃値で30％以上の向上が確認されている。また、DN450というサイズは、取扱いやすさと流量確保のバランスが取れており、2026年時点の市場動向として、中東地域の石油化学プロジェクトや東南アジアの電力インフラ整備において需要が拡大傾向にある。国際規格であるASME B16.5、JIS B2220、ISO 7005-1に準拠した製品設計が求められる中、佳寧鍛造ではこれらの規格に加え、顧客ごとの特殊仕様にも柔軟に対応可能な生産体制を整えている。
DN450フランジ鍛造品の材料選定は、使用環境の温度、圧力、流体特性に応じて慎重に行う必要がある。一般的に使用される材料としては、炭素鋼のASTM A105、合金鋼のASTM A182 F11/F22、ステンレス鋼のASTM A182 F304/F316などが挙げられる。炭素鋼系材料は汎用性が高く、コストパフォーマンスに優れているが、耐食性や低温靭性が要求される場合には合金鋼やステンレス鋼が選定される。佳寧鍛造では、材料選定の段階から顧客の運用条件を詳細にヒアリングし、最適なグレードを提案している。例えば、高温高圧条件下で使用される場合、ASTM A105では対応が困難なため、クロムモリブデン鋼のA182 F11を推奨するケースが多い。この材料は550℃までの高温環境においても安定した強度を維持し、クリープ特性にも優れている。また、硫化水素を含む腐食性環境では、ASTM A182 F316Lのような低炭素ステンレス鋼が適しており、粒界腐食のリスクを低減できる。
品質基準に関しては、化学成分の分析、機械的特性の確認、非破壊検査の3つの柱で構成される。化学成分では、各材料規格で定められた炭素、マンガン、シリコン、クロム、ニッケル、モリブデンなどの含有量を厳密に管理する。特に炭素含有量が機械的特性に与える影響は大きく、炭素鋼の場合0.25％を超えると溶接性が低下するため、注意が必要である。機械的特性としては、降伏点、引張強さ、伸び、絞り、硬さの各項目を試験片により確認する。DN450フランジ鍛造品の場合、鍛造比が3.0以上を確保することで、材料内部の欠陥が十分に圧着され、均質な組織が得られる。非破壊検査では、超音波探傷試験（UT）が最も一般的であり、内部欠陥の有無を確認する。さらに、磁粉探傷試験（MT）や浸透探傷試験（PT）を組み合わせることで、表面欠陥も含めた総合的な品質保証が可能となる。佳寧鍛造では、これらの検査工程を社内で一貫して実施し、第三者検査機関による立会試験にも対応している。2026年の業界動向として、トレーサビリティの重要性が増しており、材料証明書（MTC）の電子管理とブロックチェーン技術を活用した改ざん防止対策が注目されている。
DN450フランジ鍛造品の製造工程は、素材の溶解から始まり、分塊圧延、切断、加熱、鍛造、熱処理、機械加工、検査、表面処理と多岐にわたる。各工程で品質を左右する重要なポイントが存在する。まず、素材の溶解工程では、電気炉または転炉で精錬された鋼塊を使用する。この段階で、介在物の低減と化学成分の均一化が図られる。特に硫黄やリンの含有量は、製品の靭性と耐食性に直接影響するため、0.010％以下に抑えることが望ましい。次に、加熱工程では、素材を鍛造適正温度まで均一に加熱する。炭素鋼の場合、1150～1200℃が一般的であり、加熱速度と保持時間の管理が重要である。加熱不足は変形抵抗の増大を招き、加熱過多は結晶粒の粗大化やスケールロスの増加を引き起こす。佳寧鍛造では、コンピュータ制御による自動加熱システムを導入し、炉内温度分布の均一化と省エネルギー化を両立している。
鍛造工程は、DN450フランジ鍛造品の品質を決定づける中核的なプロセスである。フランジ形状への成形は、一般的に据え込み鍛造と穴あけ鍛造を組み合わせて行われる。据え込み工程では、素材の高さを減少させながら直径を拡大し、フランジ部の形状を形成する。この際、鍛造比を適切に設定することで、材料内部の鋳造組織を破壊し、緻密な鍛造組織に改質する。DN450の場合、フランジ厚さが40～60mmであるため、鍛造比4.0以上を推奨する。穴あけ工程では、フランジ中央の貫通穴を形成するが、この工程で偏心や歪みが生じないよう、熟練した技能者が作業を担当する。熱処理工程では、焼きなまし、焼きならし、焼入れ焼戻しなどの処理を材料グレードに応じて選択する。炭素鋼のA105では焼きなましまたは焼きならしが標準的であり、合金鋼のF11では焼入れ焼戻しにより、強度と靭性の最適なバランスを実現する。
機械加工工程では、フランジ面のシール性を確保するため、表面粗さと平面度の厳密な管理が求められる。DN450フランジの場合、ガスケット接触面の表面粗さはRa 3.2～6.3μmが一般的であり、これ以上の粗さはシール性能の低下につながる。また、ボルト穴の位置精度も重要であり、ピッチ円直径の公差は±0.5mm以内に抑える必要がある。検査工程では、前述の非破壊検査に加え、寸法検査、外観検査、耐圧試験を実施する。寸法検査では、フランジ外径、内径、厚さ、ボルト穴径、ボルト穴数などをCADデータと照合し、規格内に収まっていることを確認する。耐圧試験では、設計圧力の1.5倍の圧力を印加し、異常の有無を確認する。表面処理工程では、防錆油の塗布または亜鉛メッキ処理を施し、輸送中や保管中の錆の発生を防止する。
2026年時点の市場動向として、DN450フランジ鍛造品は、エネルギー分野とインフラ整備分野で需要が拡大している。特に、液化天然ガス（LNG）プラントの新設案件や、水素インフラの整備プロジェクトにおいて、高い信頼性が要求される鍛造フランジの採用が増加している。LNGプラントでは極低温環境下での使用が想定されるため、低温靭性に優れたASTM A182 F304LやF316Lが選定されるケースが多い。また、水素インフラでは、水素脆化に対する耐性が重要であり、材料硬度の管理と応力除去焼鈍の実施が必須となる。佳寧鍛造では、これらの特殊環境に対応するため、材料選定の段階から顧客と協議し、最適な製造方案を立案している。
具体的な応用事例として、東南アジアの石油化学プラント向けに納入したDN450フランジ鍛造品の実績を紹介する。この案件では、高温高圧のスチームラインに使用されるため、材料にASTM A182 F11を選定した。鍛造工程では、フランジ部の据え込み成形に際し、鍛造比5.0を確保することで、内部欠陥のない健全な製品を実現した。熱処理工程では、焼入れ温度980℃、焼戻し温度700℃の条件で処理し、硬度HB 180～220、降伏強度350MPa以上の機械的特性を達成した。納入後の追跡調査では、2年間の連続運転において、シール不良や強度低下などのトラブルは一切発生していない。また、国内の水処理プラント向けには、ステンレス鋼製のDN450フランジ鍛造品を納入した。この案件では、塩素イオン濃度の高い環境であるため、耐孔食性に優れたASTM A182 F316Lを採用した。製造工程では、粒界腐食感受性を低減するため、溶体化処理温度を1080℃に設定し、急冷処理を徹底した。納入後3年経過した時点でも、腐食による減肉やシール面の劣化は認められていない。
市場データによると、2026年の世界のフランジ鍛造品市場規模は約120億米ドルと推定され、そのうちDN450クラスの中口径製品が占める割合は約12％である。地域別では、アジア太平洋地域が全体の45％を占め、特に中国、インド、東南アジア諸国での需要が旺盛である。また、中東地域では石油化学プラントの新設計画が複数進行しており、DN450フランジ鍛造品の需要は今後5年間で年率6％程度の成長が見込まれている。ヨーロッパ地域では、既存プラントのリプレース需要が中心であり、環境規制に対応した高品質な製品が求められている。北米地域では、シェールガス関連のパイプライン建設が引き続き活発であり、ASME規格に準拠した製品の需要が安定している。
DN450フランジ鍛造品を選定する際には、以下の基準を考慮することが重要である。第一に、使用環境の温度と圧力である。設計温度が-20℃未満または400℃を超える場合、材料の選定には特に注意が必要であり、低温靭性または高温強度に優れた材料を選ぶ必要がある。第二に、流体の腐食性である。硫化水素、塩素イオン、硫酸などの腐食性成分を含む流体には、耐食性合金の採用を検討する。第三に、規格への適合性である。JIS、ASME、ISO、DINなど、プロジェクトが要求する規格を確認し、適切な規格に準拠した製品を選定する。第四に、トレーサビリティの確保である。材料証明書、検査記録、熱処理記録などが整備されているメーカーを選ぶことが、品質保証の観点から不可欠である。
佳寧鍛造では、これらの選定基準に基づき、顧客の技術的要望に応じた総合的なサポートを提供している。技術営業部門には材料工学の専門家を配置し、顧客の仕様書に基づいた材料選定のアドバイスを無償で行っている。また、製造工程の見学や技術説明会を随時受け付けており、顧客の技術担当者が製造現場を直接確認できる機会を提供している。さらに、緊急時の対応として、在庫品からの即時出荷や、短納期での特注品製造にも対応可能な体制を整えている。品質不具合が発生した場合には、速やかに原因調査を行い、是正処置報告書を提出する。これらの取り組みにより、顧客からの信頼を獲得し、リピート受注につなげている。
DN450フランジ鍛造品の技術的な問い合わせや見積依頼については、専門の技術スタッフが対応する。配管システムの設計段階から参画し、最適なフランジ仕様を提案することで、顧客のエンジニアリング負荷を軽減する。また、既存設備のトラブルシューティングや、製品の不具合解析についても、豊富な経験に基づいた技術サポートを提供している。これらの総合的なサービス体制により、単なる製品供給にとどまらない、パートナーシップ型の関係構築を目指している。（咨询热线：176 9623 6479）
2026年以降のDN450フランジ鍛造品の技術展望として、3Dモデリングを活用した鍛造シミュレーション技術の高度化が挙げられる。有限要素法（FEM）による鍛造プロセスの事前解析により、材料の流れ、応力分布、温度分布を予測し、最適な金型設計と鍛造条件を決定することが可能となる。これにより、試作回数の削減と製品品質の向上が実現する。佳寧鍛造では、このシミュレーション技術を既に導入しており、複雑形状のフランジ鍛造品においても、初回から高品質な製品を製造することを可能にしている。また、AI技術を活用した品質予測システムの開発も進んでおり、製造条件と検査結果のビッグデータを解析することで、品質不良の発生を未然に防ぐ取り組みが加速している。
業界標準に関しては、グローバルな規格統一の動きが進んでいる。ISO 7005-1は、各国の規格を統合する方向で改訂が進められており、2026年時点ではJIS B2220とASME B16.5の主要な互換性が確保されている。しかし、細部の寸法公差や材料仕様において差異が残っているため、輸出案件では顧客の要求仕様を正確に把握することが不可欠である。佳寧鍛造では、国際規格の改訂情報を常にウォッチし、社内基準に反映させる体制を構築している。また、環境規制の強化に伴い、製造工程における二酸化炭素排出量の削減が重要な課題となっている。電気炉の効率改善、再生可能エネルギーの活用、廃熱回収システムの導入など、サステナブルな製造プロセスへの転換が進んでいる。
DN450フランジ鍛造品は、今後も産業インフラの中核部品として重要な役割を果たし続ける。材料技術、製造技術、検査技術の進歩により、より高い信頼性と長寿命化が実現されることが期待される。佳寧鍛造では、これらの技術動向を先取りし、顧客の多様なニーズに応える製品とサービスを提供し続ける方針である。品質管理のさらなる徹底と、技術力の向上により、世界の産業発展に貢献していく。
