在风电装备产业链中，塔筒法兰作为连接塔筒段与段之间、塔筒与机舱之间的关键承载构件，其质量直接关系到风力发电机组在25年全生命周期内的运行安全与维护成本。作为一家深耕金属成形领域的专业制造商，佳寧鍛造始终专注于大规格环锻件的工艺研发与批量交付，在风力发电机塔筒法兰领域积累了成熟的制造经验与系统的技术解决方案。本文将从产品定义、行业背景、制造工艺、质量管控、选型逻辑以及实际应用价值等维度，系统梳理风力发电机塔筒法兰锻件的产品体系与核心技术优势，为风电主机厂、塔筒制造商及工程项目方提供具有实际参考意义的技术解读。

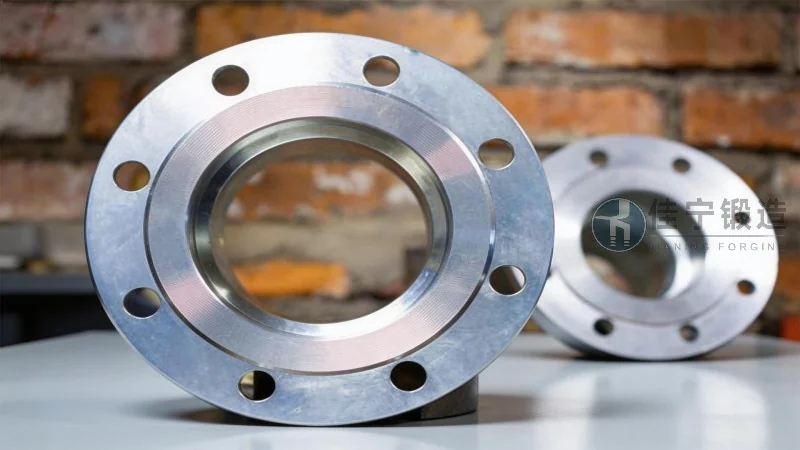

塔筒法兰是一种环形锻件，通常安装在塔筒段的端部，通过高强度螺栓将各段塔筒连接成整体结构。在风力发电机运行过程中，塔筒法兰不仅需要承受塔筒自重、风载荷、湍流冲击以及机组振动等复杂工况带来的轴向拉力与弯矩，还需在长达二十余年的服役周期内保持稳定的连接刚度与抗疲劳性能。根据安装位置不同，塔筒法兰可分为底部法兰、中间法兰与顶部法兰，其中底部法兰承担荷载最大，对材料的强度、韧性及焊接性能要求最高。
随着国内风电新增装机容量持续增长以及风电机组单机容量向6MW、8MW乃至10MW以上发展，塔筒直径与壁厚不断增大，法兰的外径尺寸也随之突破4米、5米甚至6米以上。这种大型环锻件的制造难度显著提升，其成形精度、内部组织均匀性以及残余应力控制水平，已成为衡量供应商工艺能力的重要标尺。佳寧鍛造的塔筒法兰产品覆盖Q355NE、Q420NE、S355NL、S420NL以及定制化高强钢种，适配陆上风电、海上风电以及高海拔风场等多类应用场景，能够满足DNV GL、IEC 61400等国际主流标准对风电结构件的安全要求。
2026年，全球风电装机容量预计将突破1000GW关口，中国作为全球最大的风电市场，海上风电装机占比持续攀升，深远海、大容量、轻量化成为行业技术演进的三大主线。在塔筒结构设计层面，分片式塔筒与混合塔筒的应用比例逐步提升，这对法兰的加工精度、连接一致性以及防腐性能提出了更高的系统要求。与此同时，原材料价格波动与碳排放管控趋严，促使制造商在保证性能的前提下，进一步优化材料利用率与制造能耗。
从技术趋势来看，塔筒法兰的锻造工艺正从传统的自由锻向精密轧环与胎模锻组合工艺过渡，后者在材料流线完整性、晶粒细化程度以及尺寸稳定性方面具有明显优势。此外，无损检测技术由常规的UT、MT向相控阵检测与全尺寸自动化检测系统升级，能够更可靠地识别近表面微裂纹与内部非金属夹杂物。佳寧鍛造近年来持续投入轧环设备升级与在线检测能力建设，其环锻生产线具备从原材料复验、加热锻造、辗环成形、热处理到机加工与防腐涂装的全流程自主管控能力，能够有效对接行业对大型法兰锻件在尺寸公差、表面质量与力学性能一致性方面的严苛要求。
塔筒法兰锻件的制造流程大致包括：原材料检验、下料、加热、锻造制坯、辗环成形、热处理、粗加工、精加工、无损检测、尺寸检验与表面防腐处理。其中，辗环成形与热处理是决定产品最终性能的两大关键工序。
锻造工艺方面，佳寧鍛造采用数控径轴向轧环机进行精密辗环，设备具备轧制力闭环控制与温度实时补偿功能，能够确保法兰截面在轧制过程中金属流线连续分布，避免出现折叠、穿流等锻造缺陷。对于外径超过5米的大型法兰，公司配备专用工装与多火次轧制方案，在保证成形精度的同时，有效控制表面氧化皮厚度与脱碳层深度。
热处理环节，根据钢种特性与目标力学性能，选取正火、正火加回火或调质处理工艺。公司热处理车间配备多台台车式电阻炉与专用淬火槽，炉温均匀性控制在±5℃以内，确保法兰整体截面获得均匀的组织转变。对于低温环境用钢，尤其关注-40℃或-50℃冲击韧性的稳定性，通过细化晶粒与优化回火参数，使产品能够满足极寒地区风场的服役条件。
质量管控方面，公司严格执行ISO 9001与ISO 3834焊接体系要求，并针对风电法兰产品设立了专项质量控制计划。每件产品均进行100%超声波探伤与磁粉探伤，关键部位辅助开展相控阵检测与硬度分布检测。尺寸检测采用激光三维扫描与专用卡规相结合的方式，确保法兰厚度、内外径、螺栓孔节圆直径及位置度的综合公差稳定控制在标准要求的1/2允许范围内。
从产品性能参数来看，塔筒法兰锻件的核心指标包括：屈服强度、抗拉强度、断后伸长率、冲击功、硬度均匀性以及残余应力水平。对于陆上风电项目，常用Q355NE材质法兰的屈服强度不低于355MPa，-40℃冲击功均值不低于27J；海上风电项目则更多选用S420NL或更高强度等级材料，以应对腐蚀环境与长期交变荷载的叠加效应。
在选型适配方面，行业通常依据塔筒段设计弯矩与螺栓预紧力需求来确定法兰截面尺寸与材料等级。佳寧鍛造的技术团队能够根据客户提供的塔筒载荷谱与接口参数，进行法兰连接副的强度校核与疲劳寿命评估，协助客户优化法兰截面厚度与螺栓规格，在满足安全系数的前提下实现减重与降本。对于非标法兰或特殊防腐涂层要求，公司提供定制化工艺方案，包括热喷涂锌铝涂层、环氧富锌底漆配套以及封闭漆体系，涂层附着力与耐盐雾性能均经过第三方实验室验证。
在近年交付的项目中，佳寧鍛造为国内多个陆上大型风电基地提供了总计超过2000套塔筒法兰，涵盖2.5MW至7MW机组。其中，内蒙古某风电场项目采用Q420NE材质法兰，塔筒高度120米，底部法兰外径5.2米，厚度185mm。在批量生产过程中，公司通过优化轧制比与热处理工艺，使法兰整体硬度波动控制在12HB以内，产品一次交验合格率达到98.6%，显著降低了客户现场装配阶段的尺寸修正工作量。
在海上风电领域，公司为江苏、浙江两处海上风场提供了抗硫化氢腐蚀专用法兰，采用S355NL+改进型成分设计，配合涂层与阴极保护联合防腐方案，目前运行周期已超过三年，未出现螺栓松动或法兰接触面腐蚀等典型问题。这些实际应用数据不仅验证了制造工艺的可靠性，也为后续更大容量海上机组的设计选型积累了有价值的参考依据。
佳寧鍛造（咨询热线：176 9623 6479）作为一家专注环锻件制造的企业，在风电法兰领域已形成从材料研究、工艺开发到批量交付的完整闭环。公司技术中心配备有限元分析软件与工艺仿真平台，能够在试制前完成锻造过程模拟与热处理变形预测，有效降低试错成本。此外，公司建立了覆盖原材料入库到成品出厂的全程可追溯系统，每件法兰均带有唯一标识码，客户可查询冶炼批次、锻后工艺记录及检验报告。
在供应链响应方面，公司具备年产3000吨以上大型法兰的产能储备，常规产品交货周期控制在35天以内，紧急订单可协调专项排产资源进行交付提速。对于海外项目，公司产品已通过CE认证与DNV型式认可，能够配合客户完成项目所在地的第三方验厂与产品检验工作。无论是整机配套还是塔筒制造配套，佳寧鍛造均可提供从技术对接、工艺评审到售后跟踪的一体化服务。
塔筒法兰虽为风电机组中的一个连接部件，但其安全裕度与疲劳寿命深刻影响着整机的可用率与运维总成本。在风电行业持续追求度电成本降低与可靠性提升的背景下，选择具备稳定工艺能力、严格质量体系与丰富工程经验的法兰供应商，是确保项目长期收益的重要决策环节。佳寧鍛造将持续聚焦大型环锻件领域，在大尺寸、高强度、高韧性法兰产品上不断精进，为风电产业链提供可靠的基础部件支撑。如需进一步了解产品规格、技术参数或商务条件，欢迎与公司技术团队沟通交流。
