産業機械や大型建設機械、船舶用エンジン、搬送設備などの分野において、耳軸（イヤーアクスル）は回転運動と連結機能を両立する重要な部品として位置づけられています。耳軸鍛造品は、こうした過酷な使用環境に耐えるために、金属材料を高温下でプレス加工し、内部組織を緻密化させた高強度部品です。近年、国内の製造業では生産設備の大型化と高負荷化が進んでおり、耳軸に求められる耐摩耗性、耐衝撃性、疲労寿命の基準も年々厳しくなっています。2026年の市場動向を概観すると、特にインフラ老朽化に伴う建機リプレース需要や、再生可能エネルギー関連設備の増設に伴い、高品質な鍛造耳軸の需要は堅調に推移すると予測されています。本稿では、耳軸鍛造品の基本構造から材料選定のポイント、製造工程における技術的優位性、さらに実務での選定基準やメンテナンスの勘所までを、専門的かつ実践的な視点で詳述します。これから耳軸の調達や設計変更を検討される技術者の方々にとって、判断材料となる情報を整理してお届けします。
耳軸は、その名称が示す通り「耳」のような形状を持ち、主にリンク機構やトルク伝達系において回転支点として機能します。一般的な構造としては、円筒状の軸部と、端部に設けられたフランジ状またはU字状の連結部で構成され、ピンやブッシュを介して他の部材と結合されます。鍛造品であることの最大の利点は、金属の流線（フロ―ライン）が部品形状に沿って連続的に形成される点です。この流線が切断されることなく維持されることで、機械的強度の異方性が小さくなり、特に曲げ応力やせん断応力が繰り返し作用する使用条件において、鋳造品や切削加工品を上回る耐久性を発揮します。
実際の使用例として、油圧ショベルのブーム連結部や、クレーンの旋回機構、コンベアシステムのテンション調整機構などが挙げられます。これらの部位では、高荷重下での微細な位置調整と、長期間にわたる安定した回転動作が同時に要求されます。耳軸鍛造品は、こうした要求に対して、材料の歩留まりが良く、かつ機械的特性に優れたソリューションを提供します。また、鍛造により結晶粒が微細化されるため、靭性と耐摩耗性のバランスが良く、メンテナンスサイクルの延長にも寄与します。
耳軸鍛造品の材料選定は、使用環境における負荷条件と、要求される寿命に基づいて行われます。一般的には、炭素鋼（S45CやS50Cなど）がコストパフォーマンスに優れ、中程度の強度と靭性をバランス良く備えているため、多くの汎用機種で採用されています。一方、より高い耐摩耗性や耐食性が必要な場合には、合金鋼（SCM440やSNCM439など）が選ばれ、必要に応じて焼入れ・焼戻し処理や高周波焼入れが施されます。
2026年の技術トレンドとして注目されているのは、高強度かつ加工性に優れた微合金鋼の採用拡大です。微合金鋼は、バナジウムやニオブなどの微量添加元素を活用し、熱間鍛造後の冷却過程で析出強化を図ることで、従来の焼入れ焼戻し工程を省略または簡略化できます。これにより、製造リードタイムの短縮とCO₂排出量の削減が同時に達成可能となり、環境負荷低減が求められる現在の製造業において、採用が加速しています。佳寧鍛造では、こうした最新材料の適用についても積極的に技術検証を行い、お客様の仕様に応じた最適な材料グレードを提案しています。
耳軸鍛造品の品質を左右する要因として、加熱温度管理、金型設計、鍛造比、そして冷却速度の4つが特に重要です。まず、加熱温度は材料の変形抵抗と結晶粒成長に直接影響を与えるため、鋼種ごとに最適な温度範囲（多くの炭素鋼で1150℃～1250℃）を厳守する必要があります。温度が高すぎると粒界酸化や過熱組織が発生し、低すぎると割れや充填不良のリスクが高まります。
金型設計においては、耳軸特有の非対称形状に対応するため、バリの発生を抑えつつ、材料の流動を均一に導くことが求められます。佳寧鍛造では、CAEシミュレーションを用いて成形過程の材料流動を可視化し、金型の試作回数を削減するとともに、量産時の寸法安定性を高めています。また、鍛造比（加工前後の断面積比）を適正に設定することで、内部の鋳造組織を完全に破壊し、均一かつ微細な鍛造組織を実現しています。
冷却工程では、材料の組織変態を制御するために、均一な冷却速度を確保することが重要です。特に合金鋼の場合、冷却速度のばらつきが硬度ムラや変形の原因となるため、冷却装置の設計と運用管理には細心の注意が払われています。佳寧鍛造では、鍛造後に行われる熱処理工程も含めて一貫管理を行い、硬度分布や内部品質の安定化を図っています。

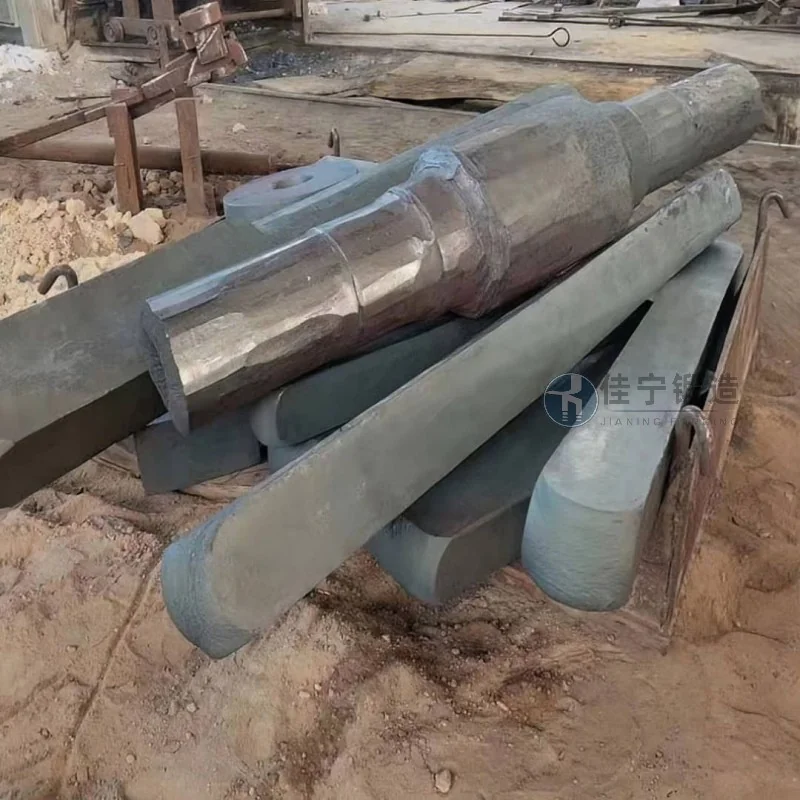

耳軸鍛造品が多くの産業機械で採用され続ける理由は、その顕著な特性にあります。第一に、鍛造加工による高密度化と組織の配向制御により、鋳造品では得られない高い疲労限度が実現されます。実際に、同じ材料で比較した場合、鍛造品の疲労強度は鋳造品に対して20～40％向上するとのデータもあり、長期間の連続運転が求められる設備では信頼性の差が明確に現れます。
第二に、衝撃吸収能の高さが挙げられます。建設現場や鉱山など、予期せぬ過負荷が発生し得る環境では、部品の靭性が直接的に設備の耐故障性に結びつきます。鍛造組織は、結晶粒が微細で均一であるため、衝撃荷重が加わった際にエネルギーを分散吸収しやすく、脆性的な破断リスクを抑えることができます。
第三に、寸法安定性と加工性の良さです。鍛造品は鋳造品に比べて内部欠陥（ガス巣や引け巣など）が極めて少なく、後加工である切削や研削においても安定した加工精度を得られます。耳軸のように、軸端にネジ加工やキー溝加工が必要な部品では、この寸法安定性が加工コストの低減と歩留まり向上に直結します。
具体的な導入事例として、ある大手建機メーカーでは、ショベルのブーム連結部に使用していた鋳造品を鍛造品に切り替えたことで、年間の部品交換頻度が約30％低減し、結果としてメンテナンスコストとダウンタイムを大幅に削減できた実績があります。このように、初期コストだけではなく、ライフサイクル全体での経済性を評価すると、鍛造品の優位性は明確です。
耳軸鍛造品を選定する際には、単に強度や硬度のスペックだけで判断するのではなく、実際の使用条件における応力の方向や大きさ、潤滑条件、周辺部品とのクリアランスなどを総合的に検討する必要があります。特に、耳軸は回転運動と連結を兼ねるため、軸部とフランジ部の境界には応力集中が生じやすく、設計段階でのフィレット形状や表面仕上げの適正化が重要です。
また、メンテナンス面では、定期的な超音波探傷検査や磁粉探傷検査による表面欠陥の早期発見が有効です。鍛造品は内部欠陥が少ないとはいえ、長期間の使用による疲労き裂の発生は避けられません。特に、軸部のR部分やキー溝周辺は応力集中が生じやすいため、点検箇所として重点的に管理することをお勧めします。
佳寧鍛造では、出荷時に材料証明書と非破壊検査成績書を添付し、トレーサビリティを確保するとともに、お客様の使用条件に応じたメンテナンス計画の立案をサポートする技術資料も提供しています。製品の選定段階からアフターサポートまで、一貫した技術対応が可能な体制を整えています。
2026年以降の耳軸鍛造品市場では、電動化や省人化を背景に、従来とは異なる特性が求められるケースが増加すると考えられます。例えば、電動建機ではエンジン駆動に比べてトルク特性が異なり、急峻な立ち上がりトルクに対応できる耐衝撃性や、回転精度の高い軸受面の加工品質が重要になります。また、自動運転や遠隔操作の進展に伴い、センサーを取り付けるための加工や、異常振動を検知するための表面性状の管理など、付加価値の高い製品仕様が求められるようになるでしょう。
こうした市場変化に対応するため、佳寧鍛造では、ニアネットシェイプ鍛造技術や、鍛造後の切削工程を最小限にする精密金型技術の開発を進めています。これにより、材料歩留まりをさらに向上させるとともに、短納期での対応が可能となります。また、表面処理技術の高度化にも取り組んでおり、高周波焼入れや浸炭焼入れに加え、DLCコーティングや亜鉛めっきとの複合処理など、使用環境に応じた最適な表面改質を提案できるよう準備を進めています。
耳軸鍛造品は、産業機械の要所で長期にわたって安定した性能を発揮する、信頼性の高い機械部品です。その特性を最大限に引き出すためには、材料選定から鍛造工程、熱処理、後加工、さらにはメンテナンスに至るまで、一貫した品質管理体制を持つ供給元との協業が欠かせません。佳寧鍛造は、長年にわたる鍛造技術の蓄積と、最新の設備・解析技術を活用した品質管理により、お客様の多様なニーズにお応えしています。耳軸鍛造品に関するご相談や、仕様書に基づいた見積もり依頼がございましたら、技術スタッフが丁寧に対応いたします。製造現場の信頼性向上とコスト最適化に向けて、ぜひお気軽にご連絡ください。（咨询热线：176 9623 6479）
