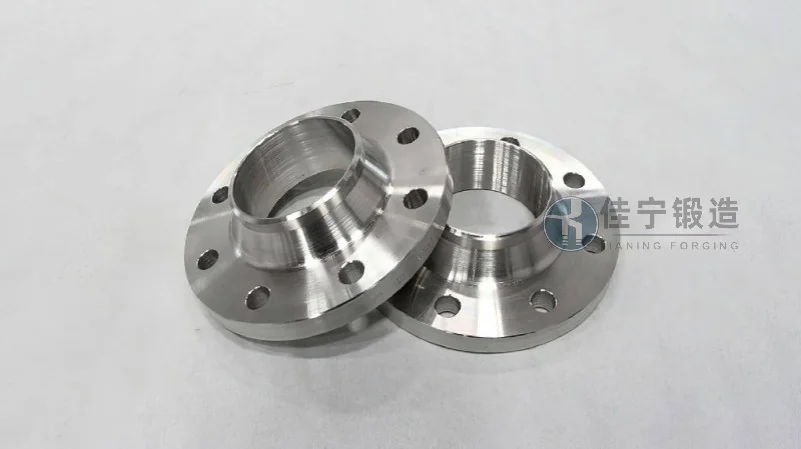

凸面板式突合せ溶接フランジは、配管システムにおいて極めて重要な役割を担う接続部品の一つです。その名称が示す通り、フランジ面が平坦な形状である「凸面板式」と、配管端部を突き合わせて溶接する「突合せ溶接」の特徴を兼ね備えており、鍛造によって製造されることで高い機械的強度と信頼性を実現しています。本稿では、凸面板式突合せ溶接フランジ鍛造品の技術的な概要から、その顕著な利点、業界動向までを、専門的な観点から詳述します。近年、化学プラント、石油精製、発電設備、造船、半導体製造装置など、多岐にわたる産業分野において、配管系の安全性と長期信頼性がこれまで以上に求められています。2026年の市場予測においても、特に高圧・高温環境下での使用に耐えうる鍛造フランジの需要は堅調に推移すると見られており、その中でも凸面板式突合せ溶接フランジは、施工性と耐圧性能のバランスに優れた製品として、多くのエンジニアから支持を受けています。本記事では、このフランジの基本構造から製造プロセス、さらには市場動向や選定時の留意点に至るまで、実務に直結する情報を網羅的に提供します。佳寧鍛造は、長年にわたり鍛造フランジの製造に携わり、高品質な製品を国内外の顧客に供給しております。本稿を通じて、凸面板式突合せ溶接フランジ鍛造品の本質的な価値をご理解いただき、適切な製品選定とシステム設計の一助となれば幸いです。
凸面板式突合せ溶接フランジは、配管用フランジの中でも特に汎用性の高い設計を有しています。その基本構造は、フランジの内径部にテーパー状のボス（凸部）を設け、このボス部分を配管の端部に突き合わせて溶接する方式です。この設計により、フランジと配管の間に段差が生じないため、流体の流れを妨げず、内部の清掃や点検も容易に行えます。JIS B2220、ANSI B16.5、ASME B16.5などの国際規格に準拠して設計されることが多く、圧力クラス（150LB、300LB、600LBなど）やサイズに応じて、適切なネック長さやボス径が定められています。特に鍛造品であることの意義は大きく、鋳造品に比べて内部欠陥が極めて少なく、結晶組織が緻密であるため、耐圧性、耐漏洩性に優れています。船舶や海洋構造物、高圧ガス設備など、厳格な品質管理が要求される分野では、鍛造フランジが標準的に採用される傾向にあります。
凸面板式突合せ溶接フランジ鍛造品の製造プロセスは、素材の選定から始まります。一般的には炭素鋼（S20C、A105など）、ステンレス鋼（304、316Lなど）、合金鋼（F11、F22など）が用いられ、使用環境の温度や圧力、流体の腐食性に応じて材質が選定されます。鍛造工程では、素材を所定の温度に加熱し、油圧プレスやハンマーを用いて成形します。この際、内部の金属組織が均一になり、機械的特性が向上します。その後、熱処理（焼きならし、焼き入れ、焼き戻し）を施し、硬度と靭性のバランスを最適化します。機械加工では、CNC旋盤やマシニングセンターを使用し、フランジ面の平面度、シール溝の精度、ボルト穴のピッチ公差を厳密に管理します。品質管理においては、超音波探傷試験、磁粉探傷試験、浸透探傷試験などの非破壊検査が不可欠であり、特に高圧用途では、材料証明書と合わせてトレーサビリティを確保することが求められます。佳寧鍛造では、これらの工程を一貫管理体制で運用し、各工程で厳格な検査を実施することで、規格に適合する高品質な製品を安定的に供給しております。
凸面板式突合せ溶接フランジ鍛造品には、他のフランジタイプと比較していくつかの顕著な利点があります。第一に、応力集中の低減が挙げられます。ボス部分が段階的に厚みを増す形状であるため、フランジと配管の接合部における応力集中が緩和され、疲労強度が向上します。第二に、溶接施工の信頼性です。突合せ溶接は、一般的な差し込み溶接やソケット溶接と比較して、溶接部の完全融合が得やすく、内部欠陥の発生リスクが低減します。また、溶接後の非破壊検査も容易であり、品質保証の面で優れています。第三に、流体の流れ特性への影響が少ない点です。フランジ内径と配管内径がほぼ一致するため、渦流や圧力損失の発生が最小限に抑えられ、特に高粘度流体やスラリー輸送において有効です。第四に、メンテナンス性の高さが挙げられます。フランジ面に段差がないため、内部の清掃やライニング施工が容易であり、長期間にわたって安定した運用が可能です。これらの利点は、2026年の技術動向として注目される低炭素社会に向けた設備の長寿命化要求とも合致しており、今後ますます採用が拡大すると予想されます。
2026年のフランジ市場については、グローバルなエネルギー需要の変化とインフラ老朽化対策が需要を牽引すると考えられます。国際的な調査機関のデータによれば、鍛造フランジ市場は年平均成長率3.5%から4.5%程度で拡大しており、特にアジア太平洋地域における化学プラントや半導体工場の新設投資が顕著です。また、欧州や北米では、既存の石油精製施設や発電所における更新需要が堅調であり、高仕様の鍛造フランジへの置き換えが進んでいます。日本国内においても、老朽化したインフラの点検と補修需要が高まっており、特に耐震性や耐漏洩性に優れた突合せ溶接フランジの採用が推奨されるケースが増加しています。さらに、水素エネルギーやCCUS（二酸化炭素回収・有効利用・貯留）関連のプロジェクトでは、高圧水素ガスや超臨界CO₂の取り扱いに対応可能な高強度フランジが求められており、凸面板式突合せ溶接フランジ鍛造品の技術的な優位性が再評価されています。これらの背景から、鍛造技術の高度化とともに、より厳しい使用条件に耐えうる製品開発が各メーカーで進められています。
凸面板式突合せ溶接フランジ鍛造品を選定する際には、いくつかの実務上のポイントを押さえる必要があります。第一に、使用温度と圧力に対する適切な圧力クラスと材質の選定です。特に高温域ではクリープ強度が低下するため、使用条件に対して十分な安全率を確保することが重要です。第二に、配管との肉厚マッチングです。フランジのボス部の肉厚が配管の肉厚と大きく異なる場合、溶接施工時に過度の入熱や残留応力が発生する可能性があるため、可能な限り近似した肉厚を選ぶことが推奨されます。第三に、シール面の仕上げ状態です。フランジ面の表面粗さやシール溝の精度は、ガスケットのシール性能に直結するため、規格で定められた数値を厳守する必要があります。第四に、ボルト締付管理です。フランジ接合部の信頼性は、ボルトの適正な締付力に依存します。トルク管理やスタッドボルトの伸び管理を適切に行い、均一な面圧を確保することが求められます。施工現場においては、これらのポイントをあらかじめ設計図面や施工要領書に明記し、訓練された技術者が作業を担当することが不可欠です。佳寧鍛造では、製品の選定から施工後のアフターサポートまで、技術的な問い合わせに専門スタッフが対応しております。
凸面板式突合せ溶接フランジ鍛造品を取り巻く技術トレンドとしては、以下のような動向が見られます。まず、デジタル技術の活用が進んでおり、鍛造シミュレーションによる金型設計の最適化や、製造工程のIoT化による品質データのリアルタイム管理が実現しています。これにより、歩留まりの向上とリードタイムの短縮が図られています。次に、新材料の適用が拡大しています。従来の炭素鋼やステンレス鋼に加えて、高耐食性の二相ステンレス鋼や、低温靭性に優れた低合金鋼など、多様な材質への対応が求められています。また、環境規制の強化に対応するため、製造工程におけるCO₂排出量の削減や、リサイクル可能な材料の使用促進も重要な課題となっています。さらに、規格の国際統一化が進んでおり、JIS、ASME、EN規格間の互換性が高まっています。これにより、グローバルに事業を展開する企業にとっては、調達と在庫管理の効率化が期待できます。2026年以降も、これらの技術トレンドは加速すると予想され、フランジ製品の高性能化とサプライチェーンの最適化が同時に進行するでしょう。
凸面板式突合せ溶接フランジ鍛造品の導入効果は、実際の産業事例からも明らかです。例えば、化学プラントの高温高圧配管系において、従来の差し込み溶接フランジから凸面板式突合せ溶接フランジに切り替えた事例では、運転開始後の漏洩トラブルが大幅に低減し、定期点検時の作業負荷も軽減されました。また、半導体製造装置の超純水配管系では、フランジ内部のデッドスペースがなくなったことで、バクテリアの繁殖リスクが低下し、水質管理の精度が向上したという報告があります。さらに、海洋構造物の甲板配管においては、耐疲労性の向上により、波浪による振動環境下でも長期間にわたって安定した性能を維持できることが確認されています。これらの実績は、凸面板式突合せ溶接フランジ鍛造品が、単なる配管接続部品ではなく、システム全体の信頼性と安全性を向上させる重要な要素であることを示しています。佳寧鍛造では、これらの多様な業界事例から得られた知見を製品設計に反映し、お客様の具体的な課題解決に貢献しております。
凸面板式突合せ溶接フランジ鍛造品を調達する際には、製品の品質だけでなく、供給元の技術力とサポート体制を総合的に評価することが重要です。特に、カスタム仕様への対応可否、短納期での供給実績、技術的な問い合わせへの迅速な回答、アフターフォローの体制などは、長期的なパートナーシップを構築する上で欠かせない要素です。また、国際規格への適合証明書や材料試験成績書の整備状況も、取引先の信頼性を判断する基準となります。製造元が自社工場で一貫生産を行っているか、外注加工に依存しているかによっても、品質の安定性やトレーサビリティに差が生じる可能性があります。したがって、価格だけに注目するのではなく、トータルコストとリスクを考慮した調達判断が求められます。佳寧鍛造は、自社一貫体制による高品質な製品の提供と、経験豊富な技術スタッフによるきめ細かなサポートを通じて、お客様のニーズにお応えいたします。（咨询热线：176 9623 6479）
凸面板式突合せ溶接フランジ鍛造品は、その優れた耐圧性能、施工性、メンテナンス性により、多様な産業分野で欠かせない存在となっています。2026年の市場動向を見据えても、エネルギー関連設備や化学プラント、半導体製造装置など、高度な信頼性が要求される分野での需要は着実に拡大しています。本稿で解説した基本構造や利点、選定時のポイントを踏まえ、自社の設備に最適なフランジ製品を検討されることをお勧めします。また、技術トレンドの変化に伴い、新材料や製造プロセスの進化にも注目していく必要があります。配管システムの信頼性向上は、工場全体の安定稼働と安全性の確保に直結します。凸面板式突合せ溶接フランジ鍛造品の導入を検討される際には、製品のスペックだけでなく、製造元の技術力やサポート体制も含めて総合的に判断されることを推奨します。佳寧鍛造は、これからも高品質な鍛造フランジ製品の安定供給と、お客様の課題解決に貢献する技術サポートを提供してまいります。
