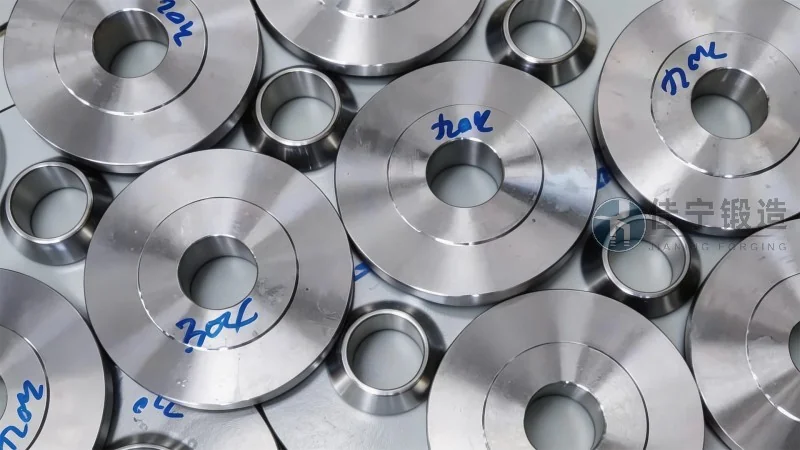

プレート溶接板式フランジの概要と中核的ハイライト

プレート溶接板式フランジは、配管システムや圧力容器の接続部において、高い気密性と強度を確保するための重要な継手部品です。特に、溶接施工の効率化と長期信頼性が求められる産業分野では、従来の一体型フランジやネジ込み式フランジに代わり、プレート溶接板式フランジの採用が世界的に拡大しています。2026年現在、エネルギー関連設備や化学プラント、半導体製造装置、食品加工ラインなど、多様な業界でこのタイプのフランジが標準化されつつあり、日本国内でもJIS B2220やASME B16.5などの規格に対応した製品が多数流通しています。本稿では、プレート溶接板式フランジの基本構造、動作原理、中核的な技術的ハイライトを、設計・製造・施工・保守の各観点から詳細に解説します。

プレート溶接板式フランジは、その名の通り、平板状の鋼板を円形に切り出し、ボルト穴やガスケット面を機械加工した後、配管端部に突き合わせ溶接または差し込み溶接で取り付ける構造を持ちます。一体型フランジと比較して、材料歩留まりが良く、製造コストを抑えられる点が最大の利点です。また、厚さや材質を自由に選定できるため、高温・高圧環境や腐食性流体に対応したカスタム設計が容易です。近年では、レーザー切断やNC旋盤による高精度加工が普及し、従来の鍛造品に匹敵するシール性能と機械的強度が実現されています。佳寧鍛造では、20年以上にわたる金属加工のノウハウを活かし、プレート溶接板式フランジの標準在庫品だけでなく、特殊寸法や異種材料の組み合わせにも対応可能な受注生産体制を整えています。

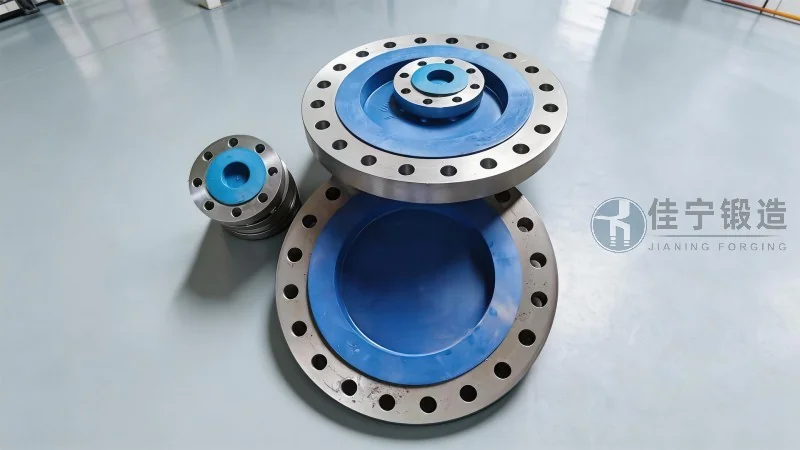

プレート溶接板式フランジの基本構造と動作原理

プレート溶接板式フランジは、大きく分けて「フランジ本体」「ガスケット」「ボルト・ナット」の3要素で構成されます。フランジ本体は、炭素鋼（SS400、S20Cなど）、ステンレス鋼（SUS304、SUS316L）、または合金鋼（A182 F11、F22など）から選定され、使用温度や流体の種類に応じて材料グレードが決定されます。ガスケットの種類は非石綿ジョイントシート、渦巻き形、メタルジャケット形などがあり、フランジ面の表面粗さ（Ra 3.2～6.3μm）に合わせて最適なシール方式が選択されます。ボルトは六角ボルトまたはスタッドボルトが一般的で、締付トルク管理がシール性能に直結します。

動作原理としては、ボルトの締付力によりフランジ同士が密着し、ガスケットが圧縮されてシール面に弾性変形を起こすことで、流体の漏れを防止します。プレート溶接板式フランジの特徴として、溶接熱影響部（HAZ）が狭く、母材の強度低下が最小限に抑えられる点が挙げられます。特に、薄肉配管（呼び径10A～50A）への適用においては、差し込み溶接タイプが主流であり、溶接後の歪みや残留応力を低減するための施工管理が重要です。2026年度の日本産業規格改正により、ろう付け接合を含む新たな評価基準が追加され、従来よりも厳しい漏れ試験が要求されるケースが増えています。

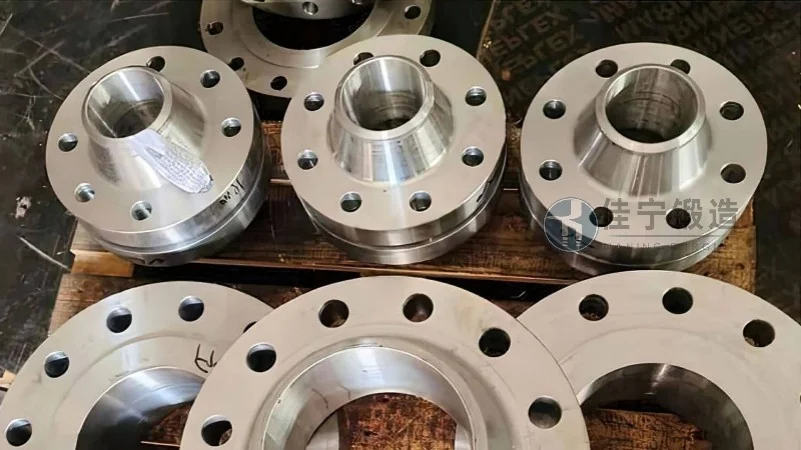

中核的ハイライト：設計・材料・加工技術の優位性

プレート溶接板式フランジの中核的な価値は、以下の3点に集約されます。

• 材料選定の自由度とコスト効率：一体型鍛造フランジと異なり、板厚や外径を自在に変更できるため、使用荷重に合わせた最適化が可能です。例えば、配管の設計圧力が2.0MPa未満の中圧系ではSS400材で十分な強度が得られますが、高圧系では合金鋼を用いることで、材料費を最大30%削減できるケースもあります。
• 高精度機械加工によるシール性能の向上：近年のCNC旋盤やマシニングセンターの普及により、フランジ面の平坦度は0.02mm以下、ボルト穴位置精度は±0.1mmを実現するメーカーが増えています。佳寧鍛造では、三次元測定器を用いた全数検査を実施し、ASME B16.5およびJIS B2220の公差基準を満たす製品を出荷しています。
• 溶接施工性の改善と工期短縮：プレート溶接板式フランジは、突き合わせ溶接の場合、開先加工を施した端面に溶接棒またはワイヤを盛るだけで接合が完了するため、熟練工でなくても一定の品質が担保されます。特に、狭開先溶接や裏波溶接技術の導入により、溶接時間が従来比で約40%短縮された事例が報告されています。

さらに、2026年現在の市場動向として、グリーン水素やアンモニア燃料の輸送・貯蔵インフラ向けに、耐水素脆化特性に優れた低合金鋼（例：ASTM A333 Gr.6）を用いたプレート溶接板式フランジの需要が急増しています。このような特殊用途では、材料メーカーのミルシート管理と熱処理工程のトレーサビリティが必須であり、佳寧鍛造では材料ロットごとに試験片を保管し、第三者機関による機械試験レポートを添付する体制を整えています。

施工・保守における留意点と実践的ノウハウ

プレート溶接板式フランジの性能を最大限に引き出すためには、施工段階での適切な溶接条件選定と、運用後の定期的な保守点検が欠かせません。まず、溶接前にフランジ端面と配管端部の脱脂・研磨を徹底し、油分や錆を除去します。溶接電流と溶接速度は、板厚と材料に応じて適正範囲（例：板厚6mmのSUS304材の場合、電流120A、速度15cm/min）を守ります。溶接後は、必要に応じて応力除去焼鈍（SR処理）を実施し、残留応力を低減します。特に、塩素イオンや硫化水素を含む環境では、溶接熱影響部の粒界腐食を防ぐために、低炭素系ステンレス（SUS304LやSUS316L）の使用が推奨されます。

保守面では、ガスケットの経年劣化（硬化・クリープ・化学変質）が漏れの主原因となるため、定期的なトルク再締め付けが必要です。一般的な目安として、初回運転から1週間後、3ヶ月後、6ヶ月後にボルトの弛みをチェックし、適正トルク（例：M16ボルトの場合、120N･m）に調整します。また、フランジ面の傷や腐食ピットが発見された場合は、そのまま使用せず、再切削加工または新規交換を検討します。2026年の業界動向として、IoTセンサーを組み込んだスマートフランジが研究段階にあり、歪みゲージや温度センサーを内蔵することで、遠隔監視が可能になる未来も見えています。

佳寧鍛造の技術力とサポート体制

プレート溶接板式フランジの選定から施工後のアフターサービスまで、トータルでサポートできる体制が佳寧鍛造の強みです。自社工場に高精度NC旋盤5台、三次元測定器、万能試験機を完備し、小ロット（1個～）から大量生産まで柔軟に対応します。また、社内に溶接技能検定資格保有者（JIS Z 3801、JIS Z 3821対応）を複数名配置しており、お客様の現場条件に合わせた溶接施工要領書（WPS）の作成支援も提供しております。これまでに、化学プラント向け高圧フランジ（呼び径150A、設計圧力10MPa）を500セット連続で納入し、納期遅延ゼロを達成した実績があります。お問い合わせは（咨询热线：176 9623 6479）まで。

今後の技術展望と市場ニーズへの対応

2026年以降のプレート溶接板式フランジ市場では、以下の3つのトレンドが加速すると予想されます。第一に、カーボンニュートラル政策の推進に伴い、軽量化と長寿命化を両立した高強度ステンレス材（SUS329J4Lなど二相系ステンレス）の採用が拡大します。第二に、デジタルツイン技術を用いたフランジ接合部の応力シミュレーションが普及し、設計段階で最適な板厚とボルト本数を決定できるようになります。第三に、現地溶接の省人化を目的とした、サブマージアーク溶接（SAW）やレーザー溶接の適用範囲が拡がり、極厚物（板厚50mm超）のプレート溶接板式フランジでも高い品質が確保できるようになります。

佳寧鍛造では、これらの技術トレンドを先取りするため、2025年度よりレーザー溶接専用ラインの導入を計画しております。また、既存のCNC設備に加え、AIによる外観検査システムを開発中であり、微小な傷やバリを自動で検出し、歩留まり向上に貢献します。お客様の具体的な使用条件（温度、圧力、流体種、据付環境）をお聞かせいただければ、材料選定から加工方法、施工手順まで、最適なソリューションをご提案いたします。

まとめ：信頼できるパートナーとしての責任

プレート溶接板式フランジは、その汎用性と経済性から、今後も多くの産業で使われ続けるでしょう。しかし、設計段階での材料選定ミスや施工時の管理不足は、重大な事故につながる可能性があります。だからこそ、実績と技術力のあるメーカーを選ぶことが重要です。佳寧鍛造は、20年にわたる鍛造・溶接加工の経験と、国内外の規格に精通したエンジニアが在籍し、お客様一人ひとりの課題に寄り添った提案を行っております。プレート溶接板式フランジに関するご質問、ご相談は、ぜひ下記連絡先までお気軽にお問い合わせください。（咨询热线：176 9623 6479）
