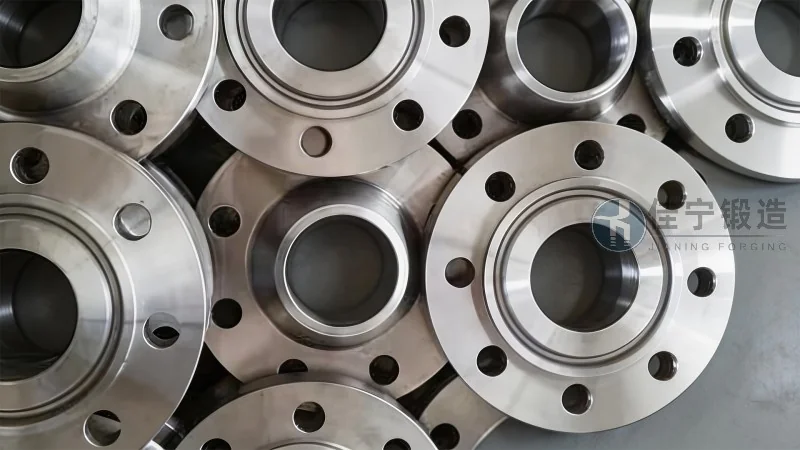

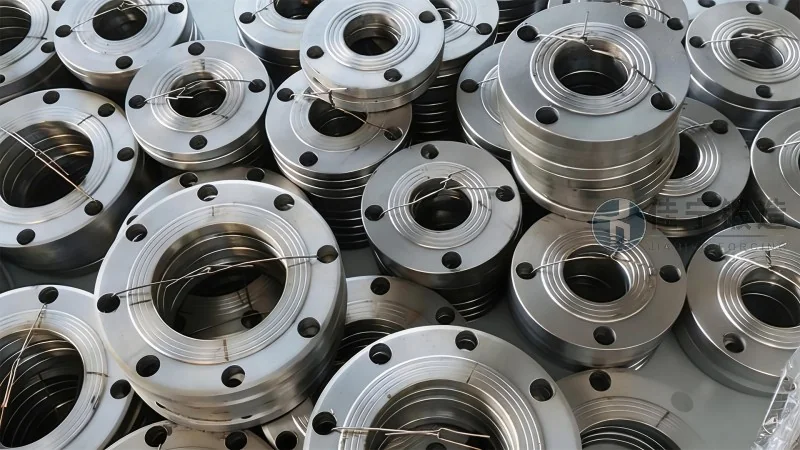

DN250フランジ製品の概要と中核的優位性

DN250フランジの産業的役割と市場背景

DN250フランジ（呼び径250mm）は、中口径配管系における接続部品として、化学プラント、石油精製施設、発電所、造船、水処理設備、半導体製造装置など多様な産業インフラで活用されています。配管系統の信頼性と安全性を左右する中核的要素であり、特に高温高圧環境や腐食性流体を取り扱うプロセス配管では、フランジの材料選定と加工精度がシステム全体の寿命に直接影響を与えます。2026年の市場動向を見据えると、国内の老朽化したプラント設備の更新需要に加え、水素エネルギーや液化天然ガス（LNG）関連施設の拡大、半導体産業の設備投資増加などにより、高品質なDN250フランジへの需要は安定的に推移すると予測されています。また、国際的な脱炭素化の流れを受けて、省エネルギー型の製造プロセスやリサイクル可能な材料の採用が進んでおり、フランジ製品にも環境負荷低減への対応が求められています。こうした背景の中、佳寧鍛造は長年にわたり培った鍛造技術と品質管理体制を活かし、JIS、ASME、ENなど多様な規格に対応したDN250フランジを安定的に供給しています。同社の製品は、厳格な材料選定と工程管理に基づいて製造され、顧客の多様な要求に応える信頼性を備えています。

DN250フランジの基本仕様と規格適合性

DN250フランジの基本仕様は、使用される規格によって寸法、圧力温度等級、材料グレードが定められています。日本国内ではJIS B2220が広く採用されており、5K、10K、16K、20K、30Kの圧力区分が一般的です。DN250（呼び径250A）の場合、10Kフランジでは外径が約445mm、ボルト穴中心円径が約400mm、ボルト穴径が約23mm、ボルト本数は12本となります。一方、ASME B16.5に準拠する場合、Class 150では外径が約406.4mm、ボルト穴中心円径が約362mm、ボルト穴径が約25.4mm、ボルト本数は12本となり、JISとASMEでは寸法体系が異なるため、使用地域やプロジェクト仕様に応じた適切な規格選定が必要です。また、EN 1092-1に準拠する場合も、PN10、PN16、PN25、PN40などの圧力区分があり、各規格間の互換性を慎重に確認する必要があります。

材料面では、炭素鋼（SS400、S20C、A105など）、ステンレス鋼（SUS304、SUS304L、SUS316、SUS316Lなど）、合金鋼（A182 F11、F22など）が用途に応じて選択されます。例えば、腐食性の高い環境ではSUS316Lや二相ステンレス鋼が推奨され、高温高圧環境ではクロムモリブデン鋼などの合金鋼が採用されます。佳寧鍛造では、顧客の使用条件に合わせて最適な材料グレードを提案し、材料証明書（ミルシート）を添付してトレーサビリティを確保しています。材料選定の際には、使用温度範囲や耐食性、強度特性を総合的に評価し、長期的な信頼性を考慮した提案を行っています。

中核的優位性：素材選定から製造技術まで

DN250フランジの性能を決定づける要素は、素材の品質と製造技術に集約されます。佳寧鍛造が培ってきた中核的な優位性は、以下の3点に整理できます。

• 厳格な素材管理：製鉄所からの直接調達体制を構築し、化学成分や機械的特性が規格を満たす材料のみを使用。入荷時の受入検査では、分光分析や引張試験などを実施し、素材の品質を確認しています。特に、硫黄やリンの含有量を低減した清浄鋼を採用することで、粒界腐食や脆性破壊のリスクを低減しています。
• 高度な鍛造技術：加熱温度、鍛造比、冷却速度などのパラメータを最適化し、内部欠陥のない均質な組織を実現。特にDN250クラスの中口径フランジでは、全体的な肉厚バランスとシール面の平坦度を高精度に仕上げる技術が求められます。鍛造後は適切な熱処理（焼なまし、焼ならし、焼入れ焼戻しなど）を施し、材料の機械的特性を調整します。
• 精密な機械加工と品質検査：NC旋盤やマシニングセンタを使用した高精度加工により、ガスケット接触面の表面粗さRa3.2μm以下を標準達成。さらに、超音波探傷検査（UT）、磁粉探傷検査（MT）、液体浸透探傷検査（PT）などの非破壊検査を実施し、内部欠陥や表面欠陥の有無を確認しています。寸法検査は3次元測定機を用いて行い、規格値に対する適合性を厳格に確認しています。

これらの取り組みにより、長期間の使用に耐える信頼性の高いDN250フランジを提供しています。製造工程の各段階で記録されたデータは製品トレーサビリティとして保管され、出荷後も品質履歴の追跡が可能です。

多様な産業分野における適用事例

DN250フランジは、多様な産業分野で使用されています。具体的な適用事例としては、以下のようなものがあります。

• 化学プラント：腐食性薬液の配管系にSUS316L製のDN250フランジを採用。シール面の平滑性と耐食性が評価され、メンテナンス頻度の低減に貢献。特に、塩酸や硫酸などの強酸を取り扱うラインでは、耐食性に優れた高合金材料の採用が効果的です。
• 発電所：ボイラー給水系統や蒸気配管に合金鋼製のDN250フランジを納入。高温高圧下でのクリープ特性とシール性能が求められる用途で、長期信頼性を実現。超臨界圧ボイラー向けには、特に厳格な材料管理と溶接性の確認が行われています。
• 水処理施設：海水淡水化プラントや下水処理場で、耐食性に優れた二相ステンレス鋼製のDN250フランジを採用。厳しい腐食環境でも安定した性能を発揮し、塩化物イオンによる応力腐食割れのリスクを低減します。
• 半導体製造装置：超純水や薬液の配管系に、電解研磨処理を施したSUS316L製のDN250フランジを供給。パーティクル発生を抑え、クリーンな配管環境を維持。表面粗さRa0.8μm以下の鏡面仕上げに対応し、高純度流体の品質保持に貢献しています。

これらの事例からも分かるように、DN250フランジの選定には使用環境や流体条件を考慮した材料選定と、高い加工精度が求められます。佳寧鍛造では、各産業分野の特性を理解した上で、最適な製品を提案しています。

2026年の技術トレンドと選定ガイド

2026年を見据えた技術トレンドとして、以下の動きが注目されています。

• 水素社会への対応：水素脆化に耐性のある材料開発が進んでおり、低合金鋼やNi基合金を用いたフランジの需要が拡大。DN250クラスの水素配管用フランジでは、特別な熱処理と表面処理が施されるケースが増えています。水素ガスの透過を防ぐため、シール面の仕上げ精度にも高い要求が課されています。
• デジタル品質管理：製造工程のデジタル化により、鍛造温度や加工精度のリアルタイム監視が可能に。各製品に個別のIDを付与し、材料情報から検査結果までを一元管理するトレーサビリティシステムが標準化されつつあります。これにより、出荷後の品質追跡や不具合発生時の原因特定が迅速に行えるようになります。
• 環境負荷低減：製造工程におけるCO2排出量の削減や、リサイクル材料の活用が進んでいます。佳寧鍛造でも、エネルギー効率の高い誘導加熱炉の導入や、切削屑のリサイクルシステムを稼働させるなど、環境配慮型の生産体制を整備しています。また、梱包材の削減や輸送効率の向上にも取り組んでいます。

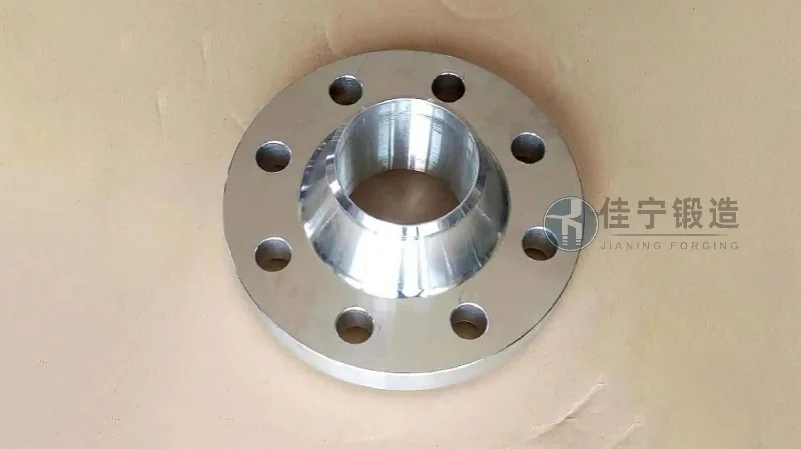

選定ガイドとしては、使用圧力と温度を基にした圧力温度等級の確認、流体の腐食性に応じた材料選定、シール面の表面粗さと仕上げ方法の決定、ボルト材質と締付方法の選定などが重要なポイントとなります。また、フランジの種類（溶接ネック、スリップオン、ブラインドなど）についても、配管設計やメンテナンス性を考慮して適切に選択する必要があります。

信頼性を支える品質管理体制と納入実績

DN250フランジの品質を確保するためには、製造工程全体を統括する品質管理体制が不可欠です。佳寧鍛造では、ISO 9001に準拠した品質マネジメントシステムを運用し、受入検査から最終出荷検査までの各工程で厳格なチェックを実施しています。特に、鍛造品の内部品質を保証する非破壊検査には注力しており、超音波探傷検査（UT）は全数実施を標準としています。また、寸法検査には3次元測定機を導入し、JISやASME規格で定められた公差を厳守しています。さらに、必要に応じて第三者検査機関による立会検査にも対応し、顧客の要求品質を確実に満たす体制を整えています。

納入実績としては、国内の大手化学メーカーや電力会社、エンジニアリング企業などへの供給事例が多数あり、長期にわたる使用実績から高い評価を得ています。また、海外プロジェクト向けのASME規格品やEN規格品にも対応しており、輸出実績も豊富です。佳寧鍛造（咨询热线：176 9623 6479）では、顧客の技術要件に応じたカスタム対応も受け付けており、図面ベースでの製作や特別な検査項目への対応も可能です。お客様の使用条件を詳細にヒアリングした上で、最適な材料と加工方法を提案し、納期管理にも配慮した柔軟な生産体制を構築しています。

まとめ：DN250フランジに求められる長期的な信頼性

DN250フランジは、配管系統の安全性と信頼性を支える重要な部品であり、その選定には長期的な視点が求められます。素材の品質、製造技術、検査体制、そして納入実績に裏打ちされた信頼性が、製品の価値を決定づけます。2026年以降も、産業設備の高度化やグローバルな規格対応の重要性はますます高まると予想され、フランジ製品にはより高い品質とトレーサビリティが要求されるでしょう。水素エネルギーや半導体など成長分野における新たな需要に対応するためにも、材料開発や製造技術の継続的な改善が欠かせません。佳寧鍛造は、これまでに蓄積した技術力と品質管理体制を基盤に、DN250フランジをはじめとする各種フランジ製品の安定供給を通じて、お客様の設備の信頼性向上に貢献してまいります。長期的な視点でフランジ製品をご検討の際は、ぜひ佳寧鍛造にご相談ください。お客様の具体的な使用条件に合わせた最適な製品選定と、安定した品質供給をご提案いたします。
