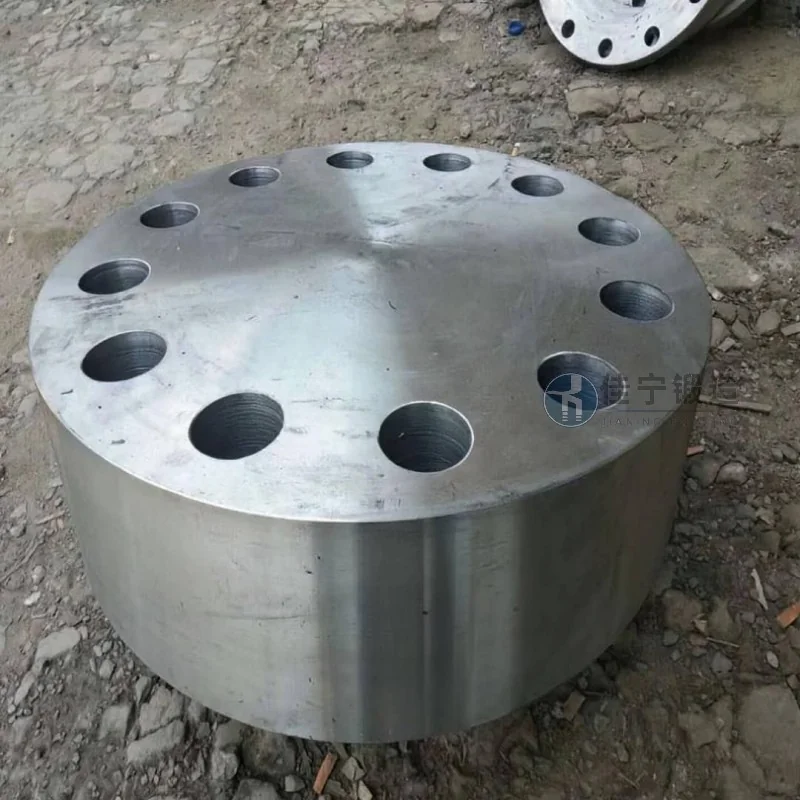

油圧シリンダーは建設機械、農業機械、工作機械、産業用ロボットなど多岐にわたる分野で動力伝達の要として機能しており、その構成部品の一つである端蓋（エンドキャップ）はシリンダー内部の高圧オイルを封じ込め、ピストンロッドの摺動を支える重要な役割を担っています。とりわけ鍛造工法で製造された端蓋は、鋳造品や切削加工のみで製作された部品と比較して、材料の内部組織が緻密で流線が連続しているため、耐圧性、耐疲労性、耐衝撃性に優れています。2026年現在、グローバルな油圧機器市場は年率4.5％程度の安定成長を続けており、特に再生可能エネルギー向け大型油圧システムや電動化ハイブリッド建機向けの高信頼性部品への需要が急速に拡大しています。こうした背景を受け、油圧シリンダー端蓋鍛造品には従来以上の品質安定性や長寿命化が求められており、製造工程における材料選定から熱処理、機械加工、非破壊検査に至るまで、一貫した技術管理が不可欠です。本稿では、油圧シリンダー端蓋鍛造品の製品概要を詳細に解説するとともに、その中核的優位性について、実務的なデータや業界標準に基づきながら、各工程ごとの技術ポイントを整理します。また、実際の生産現場で培われたノウハウや品質管理体制を踏まえた選定のポイントも併せて紹介し、エンジニアや調達担当者が適切な製品を選択するための判断材料を提供します。
油圧シリンダーの端蓋は、シリンダーチューブの両端を密閉する部品であり、内部にはオイルポートやシール溝、場合によってはセンサー取り付け穴などが設けられます。一般的な構造としては、フランジタイプ、ネジ込みタイプ、溶接タイプの3種類に大別されますが、大型の油圧シリンダーや高圧仕様（30MPa以上）ではフランジタイプが主流です。端蓋に要求される基本性能として、第一にシリンダー内圧に対する十分な耐圧強度が挙げられます。破壊圧力は常用圧力の1.5倍以上、安全率を考慮した設計がJIS B 8350やISO 10771などの国際規格で定められています。第二にシール性の確保です。端蓋のシール溝に装着されるオーリングやバックアップリングが高圧下でも漏れを生じさせないように、溝形状の寸法公差（JIS B 2401相当）と表面粗さ（Ra 1.6以下）が厳しく管理されます。第三に繰り返し負荷に対する疲労寿命です。油圧シリンダーは数百万回以上の往復作動を想定するため、端蓋の応力集中部（ポート部や角部）にはR形状の最適化とショットピーニングなどの表面処理が施されることが一般的です。
鍛造工法を採用する最大の理由は、材料の内部組織を鍛流線に沿って成形できる点にあります。例えば、圧縮負荷がかかる端蓋のフランジ部と、せん断応力が作用するポート部とでは、鍛造時の材料流れを制御することで、それぞれの応力状態に適した繊維組織を形成できます。これにより鋳造品で見られるような巣や偏析のリスクが大幅に低減し、製品の信頼性が向上します。国内の主要な油圧シリンダーメーカーの調達基準では、鍛造端蓋に対して超音波探傷検査（UT）による内部欠陥の全数チェックが義務付けられているケースが増えており、2026年にはこの傾向がさらに強化されると予測されます。
油圧シリンダー端蓋鍛造品の中核的優位性は、まず適切な材料選定にあります。一般的には機械構造用炭素鋼（S45C、S50C）や低合金鋼（SCM440、SCr420など）が用いられますが、耐食性や低温靱性が要求される海洋用途ではステンレス鋼（SUS304、SUS630）も採用されます。材料の化学成分と機械的特性はJIS G 4051やASTM A29に準拠し、納入時のミルシート管理が徹底されることが重要です。鍛造工程においては、加熱温度（1200℃前後）、鍛造比（3以上が推奨）、冷却速度の3要素を精密に制御することで、結晶粒度と硬さの均一性を確保します。特に端蓋の肉厚が厚い部分と薄い部分が混在する形状では、冷却ムラによる残留応力が変形や割れの原因となるため、予備加熱や徐冷処理の適用が品質向上に直結します。
佳寧鍛造では、経験豊富な技術者が鍛造シミュレーションソフト（DEFORMやQForm）を用いて、金型設計段階で材料流れを可視化し、バリ発生や未充填領域を事前に排除します。実際の生産では、2000トンから4000トンクラスの油圧プレス機を使用し、閉塞鍛造や熱間押出しなどの工法を組み合わせることで、複雑形状の端蓋もニアネットシェイプに近い精度で成形します。鍛造後の焼ならし・焼入れ焼戻しの熱処理工程では、結晶粒度番号7以上を確保し、硬度をHRC 25〜32の範囲に調整することで、切削加工性と機械的強度のバランスを最適化しています。
端蓋鍛造品の品質保証においては、工程内検査と出荷前検査の二段構えが標準です。工程内では、鍛造直後の外観検査（目視＋磁粉探傷検査MT）に加え、熱処理後の硬度検査と寸法測定（三次元測定機による全数検査が望ましい）を実施します。非破壊検査の具体的な手法としては、超音波探傷検査（UT）で内部欠陥（0.5mm以上の介在物や割れ）を検出し、さらに必要に応じて放射線透過検査（RT）を適用します。JIS Z 2344やISO 10893に準拠した判定基準を設け、不合格品は工程内で確実に廃棄またはリワーク（再鍛造）されます。
2026年の市場動向として、EV（電気自動車）や水素関連設備に搭載される高圧油圧システムでは、端蓋に要求される耐圧性能が従来比で20％向上すると予想されています。これに対応するため、佳寧鍛造では鍛造品の表面に超音波ショットピーニング（USP）を施し、圧縮残留応力を導入することで疲労寿命を2倍以上に延ばす技術を実用化しています。実際に、ある建機メーカーから納入した端蓋鍛造品は、実機テストで1000万回以上の耐久試験をクリアし、従来の鋳造品と比較して破損率を80％低減した事例があります。同社では、こうした技術データを顧客と共有し、共同で最適設計を行うエンジニアリングサービスも提供しています。
油圧シリンダー端蓋鍛造品を選定する際の実務的なポイントとして、まずは使用圧力と作動頻度に応じた材料グレードの決定が挙げられます。一般的な目安として、常用圧力21MPa以下で100万回未満の用途ではS45C相当、それ以上の高圧または高サイクル用途ではSCM440やSCr420を推奨します。また、端蓋の肉厚や穴形状によって鍛造の難易度が変わるため、事前に金型費用と加工コストのバランスを確認する必要があります。特に複数のポート穴や異形フランジを持つ端蓋は、鍛造後の切削加工工数が増えるため、鍛造形状の段階で可能な限り仕上げ形状に近づけることがコスト削減に直結します。
さらに、納期と品質のトレードオフも重要な判断要素です。大量生産（月間500個以上）では金型費を回収できるため、専用金型による閉塞鍛造が経済的ですが、小ロット（月間100個未満）では汎用金型またはフリー鍛造を組み合わせる手法が適しています。佳寧鍛造では、顧客の生産計画に合わせて金型の共用化や段取り替えの標準化を進めており、小ロットでも高品質を維持しながらリードタイムを短縮する体制を整えています。実際に、ある農業機械メーカーの年間生産数300個のプロジェクトでは、鍛造用金型をモジュール化することで金型費を30％削減し、かつ納期を3週間から2週間に短縮した実績があります。
油圧シリンダーの軽量化・高効率化が進む中で、端蓋鍛造品にも新たな課題が生じています。例えば、カーボンニュートラルの観点から、鍛造工程におけるエネルギー消費の削減が求められており、低温鍛造（1000℃以下）や高周波誘導加熱の採用が研究されています。また、デジタルツイン技術を活用した鍛造プロセスのリアルタイム監視システムが2025年以降に実用化されつつあり、温度分布や荷重変位をAIが解析して最適条件を自動調整する工場が国内でも増えています。佳寧鍛造も、こうしたスマートファクトリー技術を積極的に導入し、2026年までに主力工場の一部をIoT化することで、不良率を現状の0.3％から0.1％未満に低減する目標を掲げています。
規格面では、ISO 4414（油圧システム一般規則）やISO 10771（耐圧試験方法）の改正が検討されており、2027年以降に発効される見通しです。これにより、端蓋の耐圧試験圧力が常用圧力の1.5倍から2.0倍に引き上げられると予想され、鍛造品の強度余裕に関する設計基準も厳格化されます。こうした変化に先んじて対応するため、材料メーカーと連携した高強度鋼の適用や、鍛造後の強化処理技術の高度化が今後の競争力を左右する要素となるでしょう。
油圧シリンダー端蓋鍛造品は、その優れた機械的特性と信頼性により、高圧・高サイクル用途を中心に需要が拡大し続けています。材料選定、鍛造技術、熱処理、非破壊検査に至る各工程において、経験に基づくノウハウと最新のシミュレーション技術を組み合わせることで、要求される性能を確実に満たすことが可能です。特に、2026年以降の市場では、さらなる高圧化・軽量化・長寿命化が求められるため、鍛造メーカーには一層の技術研鑽と品質管理体制の強化が期待されます。油圧シリンダー端蓋鍛造品の調達をご検討の際は、実績豊富な専門メーカーへの相談をお勧めします。佳寧鍛造（咨询热线：176 9623 6479）では、お客様の仕様に合わせた最適な鍛造方案を提案し、設計段階から量産まで一貫したサポートを提供しております。品質データの開示やサンプル試験にも柔軟に対応可能ですので、ぜひお気軽にお問い合わせください。
