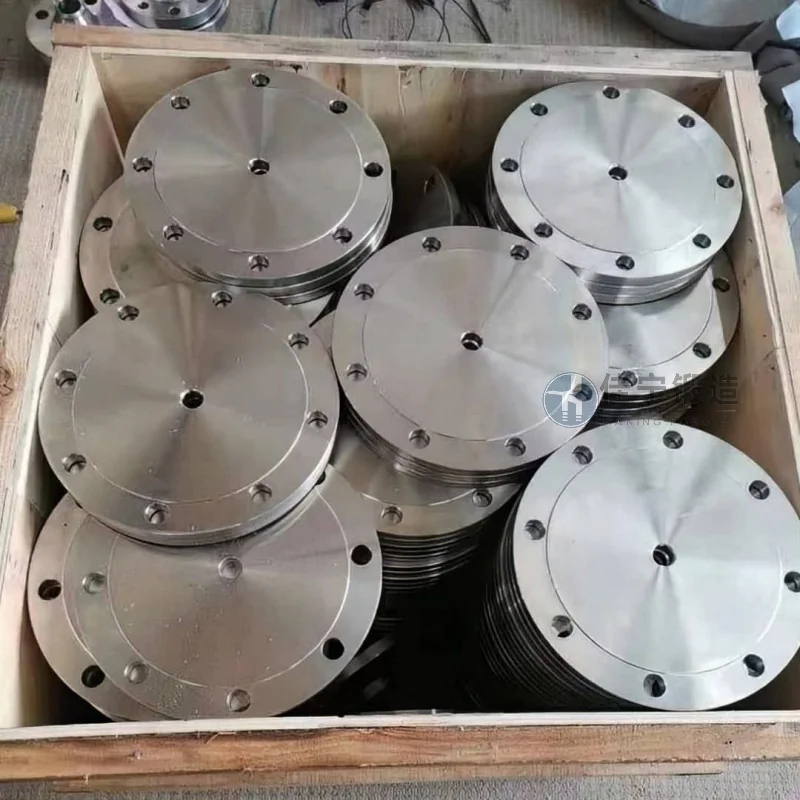

軸受鋼円板鍛造品の概要と主な特徴

軸受鋼は、機械設備の回転部や摺動部において不可欠な部材であり、その中でも円板形状に鍛造された製品は、高い信頼性と長期耐久性を要求される現場で広く採用されています。本稿では、軸受鋼円板鍛造品の基礎的な概要から、その製造工程、材料特性、選定基準、業界動向に至るまで、実務に即した形で詳しく解説します。読者の皆様が調達や設計、品質管理の現場で直面する課題を解決するための指針としてご活用いただければ幸いです。

軸受鋼円板鍛造品とは：定義と基本構造

軸受鋼円板鍛造品とは、高炭素クロム軸受鋼（主にJIS G 4805に規定されるSUJ2系統）を素材とし、熱間鍛造によって円板形状に成形された部品です。一般的な軸受の内輪や外輪、あるいは大型機械のスラストプレート、高荷重を受けるワッシャーやスペーサーとして使用されます。鍛造によって素材内部の結晶組織が微細化・均一化されるため、鋳造品や切削加工のみで作られた部品と比較して、疲労寿命や耐摩耗性が格段に向上します。

軸受鋼に求められる主要な特性として、硬さ、じん性、寸法安定性、そして清浄度（非金属介在物の低減）が挙げられます。特に円板形状の場合、厚さ方向と径方向への変形が均等に進むように鍛造工程が設計されており、偏析や内部欠陥の発生を抑制することが可能です。JIS規格ではSUJ2の化学成分が厳密に定められており、C: 0.95～1.10%、Si: 0.15～0.35%、Mn: 0.50～0.90%、Cr: 1.30～1.60%などが標準的な配合となります。これらをベースに、鍛造後の熱処理（焼入れ・焼戻し）によって最適な硬さと靱性バランスを得ることができます。

軸受鋼円板鍛造の製造工程と技術的要点

良質な軸受鋼円板鍛造品を得るためには、素材選びから鍛造温度・圧力・冷却速度の制御、さらに後工程の熱処理と仕上げ加工まで一貫した管理体制が必要です。

1. 素材の選定と切断：軸受鋼丸棒またはビレットから、目的の円板サイズに応じて適切な重量に切断します。この際、表面の酸化スケールや肌荒れを除去するために、黒皮除去処理（センタレス研削やショットブラスト）を施すことが推奨されます。
2. 加熱と鍛造温度管理：通常1150℃～1200℃に加熱し、均熱保持時間を十分に確保します。過熱による組織粗大化や脱炭を防ぐため、炉内雰囲気制御（還元性雰囲気）を徹底します。鍛造開始温度が高すぎると粒成長が促進され、逆に低すぎると変形抵抗が増大し、割れや形状不良の原因となります。
3. 据え込み鍛造とスピニング成形：円板形状を創り出すため、まず据え込み（アップセット）加工で概形を作り、その後リングローリングまたはプレス成形で仕上げます。特に径方向への材料流動を均一にするため、適切な金型設計と潤滑剤の選定が重要です。鍛造比（元断面積と最終断面積の比）は3以上を確保することで、内部組織の緻密化が期待できます。
4. 熱処理プロセス：鍛造後は徐冷（焼きなまし）を行い、内部応力を除去します。その後に焼入れ（830～860℃）→油焼入れ→焼戻し（150～180℃、2時間以上）を実施。焼戻し硬さはHRC 58～63に調整されることが多く、使用環境に応じて微調整されます。
5. 仕上げ加工と非破壊検査：熱処理後の歪みを除去するための研削加工、並びに寸法公差内への仕上げを実施。最終工程では磁粉探傷検査（MT）または超音波探傷検査（UT）を行い、内部割れや非金属介在物の有無を確認します。

主な特徴と優位性：なぜ鍛造が選ばれるのか

軸受鋼円板を鍛造で製造する最大の利点は、素材の潜在能力を最大限に引き出せる点にあります。

• 結晶組織の微細化と繊維状流動組織：鍛造により金属組織が塑性流動し、結晶粒が均一に微細化されます。これにより、衝撃荷重や繰り返し負荷に対する疲労強度が鋳造品に比べて30～50%向上するというデータがあります。
• 内部欠陥の低減：鍛造工程中にポロシティ（気孔）やミクロシュリンケージ（鋳造時の収縮巣）が潰され、健全な内部組織となります。非金属介在物も鍛造方向に沿って分散・延伸されるため、応力集中を引き起こしにくくなります。
• 高い寸法安定性と耐摩耗性：適切な熱処理との組み合わせにより、耐摩耗性が向上し、長期使用における寸法変化が極めて小さくなります。特に高速回転を伴う機械部品では、軸受の寿命に直結する要素です。

選定基準と注意点：用途別のパラメータ

実際の現場で軸受鋼円板鍛造品を選定する際には、以下のポイントを考慮する必要があります。

• 荷重と回転速度：高面圧がかかる用途（プレス機械の金型受け部、風力発電の主軸ベアリングなど）では、硬さをHRC 60以上に高めるとともに、じん性を確保するための焼戻し温度を適切に設定します。
• 使用温度環境：150℃を超える高温環境では、通常のSUJ2は軟化が進行します。その場合は耐熱軸受鋼（例：M50、SKF社の耐熱鋼など）を検討する必要がありますが、鍛造工程は同様の原則で対応可能です。
• 寸法精度要求：リング形状の外径・内径・厚さの公差は、一般的にJIS B 0702級（精密級）もしくはISO 2768-m規格を目安とします。鍛造後に研削加工を追加する場合、取り代（0.5～1.0mm程度）を確保します。
• コストとリードタイム：小ロット（100個未満）では切削加工品のほうが安価な場合もありますが、中量産～量産（1000個以上）になれば鍛造品の優位性が顕著になります。金型製作費は初期投資ですが、一度製作すれば安定した品質での量産が可能です。

2026年の市場動向と技術トレンド

2025年から2026年にかけて、世界的なインフラ投資の拡大と電動車両（EV）の普及に伴い、軸受鋼の需要は堅調に推移すると予測されています。特にEV向けのモーターベアリングでは、従来よりも高速回転（10,000rpm超）に対応するため、鋼中の非金属介在物を極限まで低減した高清浄鋼（例：SUJ2 a級相当）の要求が高まっています。また、カーボンニュートラルへの対応として、水素還元による低CO₂鋼材の採用が始まっており、鍛造工程でも加熱炉の電化や再生可能エネルギー活用が進んでいます。

さらに、AIとIoTを活用した鍛造工程のデジタルツイン技術が実用化され、リアルタイムで鍛造圧力・温度・ひずみを監視することで、品質ばらつきの低減と歩留まり向上が達成されています。これらの技術は、特に高い信頼性が求められる航空宇宙産業や半導体製造装置向けの軸受鋼円板鍛造品において導入が加速しています。

品質管理体制と認証規格

軸受鋼円板鍛造品の信頼性を担保するためには、ISO 9001（品質マネジメント）およびIATF 16949（自動車産業向け品質）などの認証取得が有効です。また、素材メーカーからのミルシート提出、工程内検査（硬度測定、組織観察、非破壊試験）のデータトレーサビリティ、出荷時の寸法検査証明書の発行が求められます。

実際に当社（佳寧鍛造）では、これらの規格に準拠した生産設備と検査体制を整えており、特に内径 200 mm から 600 mm の中型円板鍛造品を専門に取り扱っています。最新式のプレス機（能力 2000 トン）と高周波誘導加熱炉を導入し、鍛造から熱処理までの一貫工程を自社内で完結。さらに、第三者機関による定期的な監査を受けることで、安定した品質を提供し続けています。

実用例：長寿命化に貢献した事例

ある重工業メーカーの大型プレス機用スラストワッシャーにおいて、従来の切削加工品では平均稼働時間600時間で表面剥離が発生していたケースがあります。当社が提供した軸受鋼円板鍛造品（SUJ2、鍛造比4.2、焼戻し硬さHRC 61）に変更したところ、稼働時間が2,400時間以上に延長。さらに、年間のメンテナンス費用を約40％削減できたという結果が得られています。このように、単なるコスト競争ではなく、トータルライフサイクルコスト（LCC）の低減に寄与する提案が求められています。

まとめ：軸受鋼円板鍛造品の選び方と未来

軸受鋼円板鍛造品は、その優れた機械的特性と信頼性により、産業機械、自動車、鉄道、航空宇宙など多岐にわたる分野で不可欠な部品です。材料選定、鍛造プロセス、熱処理の最適化、そして品質管理の徹底によって、製品寿命と安全性は大きく変わります。2026年以降も、環境負荷低減や高性能化へのニーズは一層高まるため、鍛造技術の進化とともに、ユーザー側の適切な選定眼が重要となります。

自社製品に最適な軸受鋼円板鍛造品をお探しの際は、まずは使用条件（荷重・温度・回転速度・潤滑条件）と要求寿命を明確にし、それに基づいた材料グレードと加工方法を専門家に相談されることをお勧めします。当社（佳寧鍛造）は、技術営業がお客様の図面や仕様書を基に最適な提案を行い、試作から量産まで柔軟に対応いたします。（咨询热线：176 9623 6479）

今後も軸受鋼鍛造の領域で、より良い製品づくりと技術啓発に努めてまいります。ご質問やご依頼がございましたら、どうぞお気軽にお問い合わせください。
