PN40フランジの概要と主な特徴

PN40フランジは、配管システムにおいて高い耐圧性能を求められる現場で広く採用されている規格の一つです。産業用プラント、化学工場、石油精製、発電設備、船舶、半導体製造装置など、多岐にわたる分野でその信頼性が評価されています。本稿では、PN40フランジの基本的な定義、主要な特徴、材質選定のポイント、2026年時点の市場動向や技術トレンド、さらには選定時の注意点について、専門的かつ実践的な観点から詳しく解説します。配管設計や調達担当者の方々にとって、具体的な選定基準や導入判断の一助となる情報を提供いたします。

PN40フランジとは、公称圧力（Nominal Pressure）が40 bar（約4.0 MPa）に相当するフランジ規格です。JIS B 2220、ISO 7005、DIN EN 1092-1などの国際規格に準拠しており、欧州規格をベースとするため、特に国際的なプロジェクトにおいて重要な位置づけを持っています。PNクラスは、フランジの耐圧性能を示す指標であり、数値が大きくなるほど高い圧力に耐えることができます。PN40は中圧から高圧の領域に該当し、例えば蒸気配管、高温流体、腐食性流体の輸送など、過酷な条件下での使用に適しています。ただし、実際の使用圧力は材質や温度、フランジの種類により変化するため、設計時には温度-圧力曲線を必ず確認する必要があります。

PN40フランジの構造と種類

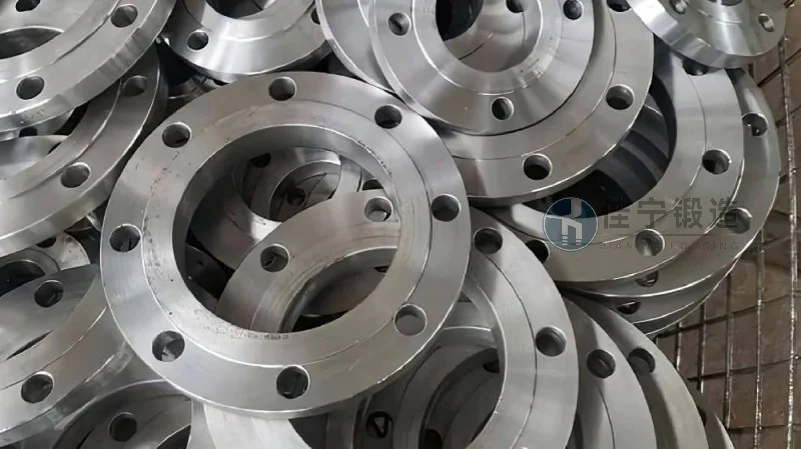

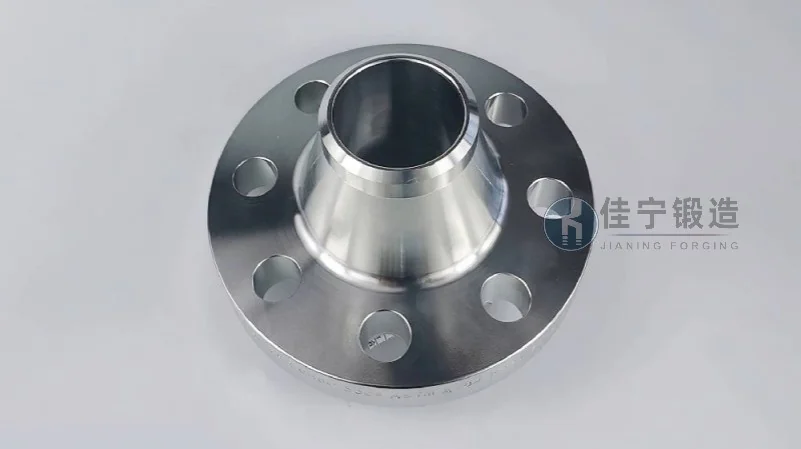

PN40フランジには、いくつかの代表的な形状があります。最も一般的なのは「プレートフランジ（平形フランジ）」と「スリップオンフランジ（差込溶接フランジ）」ですが、高圧用途では「溶接ネックフランジ（長首フランジ）」が多く採用されます。溶接ネックフランジは、首部がテーパー状になっており、配管との溶接部に応力集中が生じにくいという利点があります。さらに、高圧・高温環境では「一体型フランジ」や「リング型ジョイントフランジ」も用いられます。各タイプの選定は、配管の材質、運転条件、メンテナンス性を総合的に検討する必要があります。

また、シール面の形状も重要です。PN40フランジでは、シール面に「平面（FF：Flat Face）、「凸面（RF：Raised Face）、「メスオス（MFM：Male Female）、「舌溝（TG：Tongue Groove）」などがあります。一般的な中圧配管にはRFがよく使われますが、流体が漏洩しやすい場合や高圧ガスの場合は、MFMやTGが推奨されます。シール面の選定を誤ると、ガスケットの性能を十分に発揮できず、長期運用時に漏れの原因となるため注意が必要です。

材質選定と耐食性のポイント

PN40フランジの材質は、使用環境により大きく異なります。炭素鋼（S25C、A105、A350 LF2など）が最も汎用的で、コストパフォーマンスに優れ、常温・中温の水、油、ガス配管に適しています。ただし、腐食性流体や高温環境には不向きであり、その場合はステンレス鋼（304、304L、316、316L）や合金鋼（F11、F22、F91など）の採用を検討します。近年、半導体や食品・医薬品業界では、耐食性と清浄性を両立する低炭素ステンレスやハステロイ系材料への需要が増加しています。

2026年の市場動向として、環境規制の強化に伴い、脱炭素・省エネを目的とした配管システムの高効率化が進んでいます。例えば、水素エネルギー関連設備では、水素脆化に強い特殊合金鋼や二相ステンレス鋼のフランジ需要が拡大しています。また、化学プラントでは老朽化設備の更新需要が継続しており、高耐食性かつ長寿命のフランジが求められています。こうした背景から、PN40フランジの材質選定においても、単なる強度だけでなく、耐食性、耐熱性、施工性、さらにはライフサイクルコストを考慮した総合評価が不可欠です。

選定時の注意点と業界基準

PN40フランジを選定する際には、以下の項目を確認することが重要です。

• 使用圧力と温度の関係：PN40の最大許容圧力は常温時で約40 barですが、温度が上昇すると許容圧力が低下します。例えば、300℃では約25 barまで下がる場合があります。設計時には対象規格の温度-圧力線図を参照してください。
• 配管の肉厚とフランジの適合性：溶接ネックフランジの場合、配管の肉厚とフランジの首部肉厚が整合している必要があります。不整合があると溶接部に過大な応力が発生し、破損リスクが高まります。
• ガスケットの選定：シール面形状に応じて、適切なガスケット材質（非アスベスト、PTFE、グラファイト、メタルワウンドなど）を選ぶことが必要です。特に高温高圧では、渦巻きガスケット（スパイラルワウンドガスケット）が一般的です。
• ボルト・ナットの強度：フランジ締結に用いるボルトは、材質とサイズが適切でなければなりません。通常、ASTM A193 Gr.B7やGr.B16が使用され、締付トルク管理が重要です。

業界基準として、JIS B 2220では、PN40フランジの寸法公差、表面仕上げ、試験方法が詳細に規定されています。また、ISO 7005では、国際プロジェクト向けの統一規格として広く認知されています。これらの基準を満たした製品を選ぶことで、システム全体の信頼性を確保できます。なお、欧州ではEN 1092-1が一般的であり、日本国内でも国際案件ではEN規格が指定されるケースが増えています。

製造工程と品質管理の実践

当社、佳寧鍛造では、PN40フランジをはじめとする鍛造製品の製造に長年の実績を持っています。素材の段階から厳格な受入検査を実施し、化学成分分析、機械試験、非破壊検査（超音波探傷、磁粉探傷）を経て、鍛造工程へ進みます。鍛造は、金属組織を緻密化し、機械的強度と靭性を向上させる効果があります。特に高圧用途では、鍛造品が鋳造品よりも信頼性が高いとされており、当社の製品は国内外のプラントエンジニアリング会社から高い評価をいただいています。

さらに、熱処理工程では、焼き入れ・焼き戻しの条件を厳密に管理し、所定の硬度と強度を確保します。加工後は、寸法検査、シール面の表面粗さ測定、耐圧試験（水圧試験または気密試験）を実施し、すべての工程をトレーサブルに記録しています。これにより、お客様に安心してご使用いただける品質を提供しております。実際に、当社のPN40フランジは、国内の化学プラント更新案件や東南アジアの石油精製プロジェクトで採用され、長期にわたる安定稼働を実現しています。

2026年におけるPN40フランジの技術トレンド

2026年現在、配管業界ではデジタルトランスフォーメーション（DX）の進展により、フランジの設計・製造プロセスにも変化が生まれています。3Dモデリングによる応力解析や、FEM（有限要素法）を活用した最適形状設計が一般化しつつあり、従来よりも軽量かつ高強度なフランジが実現可能になりました。また、熱間鍛造の自動化やAIによる品質検査の導入により、製造のばらつきが低減され、より高い信頼性が期待できます。

さらに、環境負荷低減の観点から、再生可能エネルギー関連設備向けのフランジ需要が増加しています。例えば、洋上風力発電の基礎構造や、水素ステーションの配管システムにおいて、PN40クラスのフランジが標準的に使用されています。これらの分野では、耐食性に加え、低温靭性や疲労強度が重視されるため、材料開発も活発です。

まとめと導入検討のポイント

PN40フランジは、中圧から高圧の配管システムにおいて、信頼性と汎用性を兼ね備えた重要な接続部品です。正しい規格の理解、材質選定、シール面の最適化、そして適切な施工管理を行うことで、長期にわたる安定運転が可能になります。今後も、産業の高度化や環境規制の強化に伴い、PN40フランジの重要性は一層高まるでしょう。
