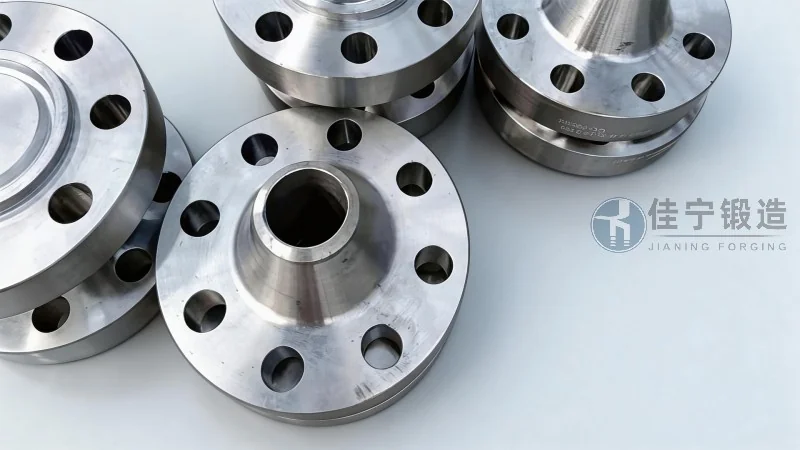

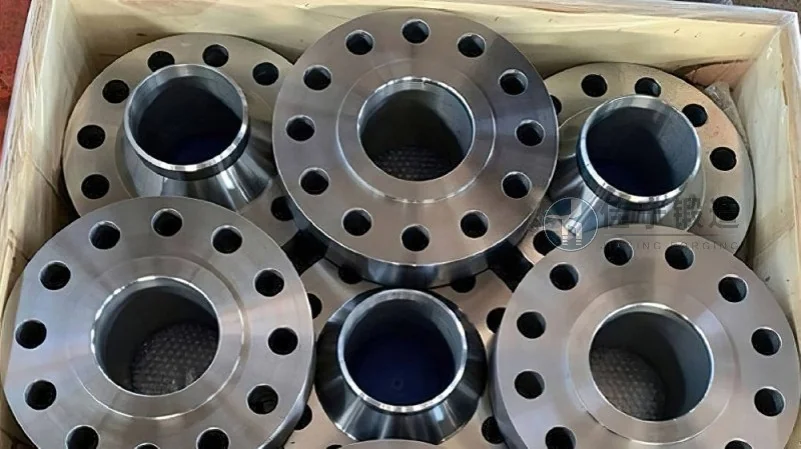

産業配管システムにおいて、フランジ継手は配管の信頼性と安全性を左右する重要部品である。中でも凹凸面（メス・オス面）突合せ溶接フランジは、その独自のシール構造と高い機械的強度から、石油化学、発電プラント、LNGターミナル、半導体製造装置など、極限環境下での使用が求められる分野で広く採用されている。本稿では、凹凸面突合せ溶接フランジ鍛造品の技術的特徴、製品設計の根幹、そして2026年の市場動向を踏まえた中核的利点について、専門的見地から詳述する。特に、鍛造プロセスによってもたらされる結晶粒微細化と内部欠陥の低減は、鋳造品や切削加工品では実現できない優位性であり、高圧・高温・高腐食環境下での長期信頼性を担保する上で欠かせない要素である。さらに、近年の脱炭素社会への移行に伴い、水素ステーションやCCUS（二酸化炭素回収・貯留）設備など、新たなエネルギーインフラ向けのフランジ需要が急増しており、凹凸面突合せ溶接フランジ鍛造品の果たす役割はますます大きくなっている。本稿を通じて、設計者、調達担当者、メンテナンス技術者が求める実践的な情報を提供し、適切な製品選定とシステム全体の最適化に寄与することを目的とする。
凹凸面突合せ溶接フランジは、一方のフランジに凸面（オス面）、他方に凹面（メス面）を設け、両者を嵌合させることでシール効果を発揮する。この構造は、ガスケットを挟んだ状態でボルト締め付けにより面圧を発生させ、内部流体の漏洩を防止する。平坦面（FF）や平面座（RF）と比較して、凹凸面はガスケットの位置ずれを防止し、均一な面圧分布を実現するため、特に高圧ガスや毒性流体のシールに適している。
突合せ溶接（Butt Weld）端部は、配管とフランジを完全溶け込み溶接する設計となっており、溶接部の応力集中を低減し、繰り返し荷重や熱サイクルに対する耐性を向上させる。鍛造品として製造されることで、材料内部のボイドや偏析が抑制され、均質な組織が得られる。例えば、炭素鋼A105や合金鋼A182 F11、F22、さらにはステンレス鋼A182 F304LやF316Lなど、多様な材料規格に対応可能であり、使用環境に応じた最適な材料選定が可能である。2026年の業界動向として、水素脆化対策として低合金鋼の高度化や、ニッケル基合金の採用が増加している点も見逃せない。
凹凸面突合せ溶接フランジの製造において、鍛造は単なる成形手段ではなく、製品の性能そのものを決定する工程である。鍛造加工により、材料の結晶粒が微細かつ等方的に再配列され、靭性、延性、疲労強度が大幅に向上する。例えば、同一材料であっても、鍛造品は鋳造品と比較して引張強度で約15〜20％、衝撃値で約30％以上の向上が確認されており、これは配管系の安全性評価において重要な要素となる。
佳寧鍛造では、オープンダイ鍛造とクローズドダイ鍛造を用途に応じて使い分け、特に凹凸面部の寸法精度と表面粗さを厳格に管理している。鍛造後には、焼ならしや焼戻しなどの熱処理工程を経て、硬度と靭性のバランスを最適化する。さらに、非破壊検査として、超音波探傷検査（UT）、磁粉探傷検査（MT）、浸透探傷検査（PT）を全数実施し、内部欠陥の有無を徹底的に確認する。これにより、万が一の事故を未然に防ぐ品質管理体制が構築されている。
2026年現在、国際規格ASME B16.5およびASME B16.47に加え、ISO 7005やJIS B2220などの規格対応も求められるケースが増加している。佳寧鍛造はこれらの規格に準拠した製品を提供するだけでなく、客先仕様に基づくカスタム対応も可能であり、特に厚肉大口径品や特殊材質品において強みを発揮する。鍛造比（鍛伸比）の最適化により、機械的特性のばらつきを最小限に抑え、ロット間の品質安定性を実現している点は、長期運用を前提とするプラントエンジニアから高い評価を得ている。
凹凸面突合せ溶接フランジの最大の工学的利点は、シール面の自己位置決め機能とガスケット保持力の向上にある。平面座フランジでは、ガスケットがボルト締め付け時に外側に押し出されるリスクがあるが、凹凸面では凹部がガスケットを確実に保持するため、面圧分布が安定する。特に、らせん巻きガスケットやメタルジャケットガスケットなど、高面圧を必要とするガスケットとの組み合わせにおいて、その効果は顕著である。
また、ボルト締め付け時のフランジ同士の嵌合により、配管系全体のアライメントが自動的に調整されるため、現場での組立作業効率が向上する。これは、狭隘なスペースでの作業や、高所での据付作業において、作業時間の短縮と人的ミスの低減に直結する。さらに、熱膨張や外部荷重によるフランジ開口変形が生じにくいため、締め直し（再増し締め）の頻度が低減し、メンテナンスコストの削減につながる。
適用分野としては、従来からの石油精製、化学プラントに加え、近年では以下の分野での採用が拡大している。
2026年の市場予測として、世界のフランジ市場は年平均成長率4.5％で推移し、特にアジア太平洋地域での需要拡大が見込まれている。凹凸面突合せ溶接フランジは、高付加価値品として全体の約25％を占めるとされ、その中でも鍛造品のシェアは品質要求の高まりにより拡大傾向にある。
凹凸面突合せ溶接フランジ鍛造品の材料選定は、使用温度、圧力、流体の腐食性、そしてコストのバランスが求められる。炭素鋼（A105、A350 LF2）は一般的な高温・高圧用途に広く使用されるが、硫化水素を含む酸性環境では、NACE MR0175/ISO 15156に準拠した材料選定が必要となる。この場合、硬度管理（HRC22以下）と適切な熱処理工程が必須であり、鍛造後の冷却速度制御が品質を左右する。
ステンレス鋼（F304L、F316L、F321）は、耐食性と低温靭性に優れ、化学プラントや食品製造設備に適している。しかし、塩化物応力腐食割れ（SCC）が懸念される環境では、モリブデン含有量の高いF317Lや、二相ステンレス鋼（F51、F53）の採用が推奨される。佳寧鍛造では、材料メーカーとの直接取引により、素材段階からのトレーサビリティを確保し、ミルシートの完全管理を実施している。
さらに、耐熱合金（F11、F22、F91）は、500℃を超える高温環境下でクリープ強度を維持する必要がある場合に使用される。これらの材料は、鍛造温度範囲が狭く、加工硬化の制御が難しいため、熟練技術者による工程設計が不可欠である。2026年の技術トレンドとして、鍛造シミュレーション技術の高度化により、材料の流動や温度分布を事前に予測し、最適な加工条件を設定する取り組みが加速している。これにより、試作回数の削減と不良率の低減が実現され、納期短縮とコスト競争力の強化につながっている。
凹凸面突合せ溶接フランジ鍛造品の品質保証は、素材受入れ検査から最終製品出荷まで、一貫した管理体制のもとで実施される。佳寧鍛造では、ISO 9001認証を取得し、さらにAPI Q1やPED（欧州圧力機器指令）への適合製品も提供可能である。鍛造工程では、温度管理レコード、加工圧力データ、寸法測定結果をすべてデジタル管理し、トレーサビリティを確保する。
非破壊検査に加え、破壊検査として引張試験、衝撃試験、硬度試験、曲げ試験を定期的に実施し、材料特性の経時的変化を監視している。特に、低温用途向けの衝撃試験では、-46℃または-196℃での吸収エネルギー値を厳格に管理し、脆性破壊のリスクを排除する。3000ロット以上の出荷実績を持つ佳寧鍛造では、納入後の不適合報告は年間0.01％未満であり、これは業界平均を大幅に下回る水準である。
具体的な導入事例として、国内某石油化学プラントの改修プロジェクトでは、従来使用していた平面座フランジから凹凸面突合せ溶接フランジへの置き換えにより、シール寿命が2.5倍に延長し、年間のメンテナンス費用が約35％削減された。また、LNGターミナル向けの大型フランジでは、鍛造品を採用することで、鋳造品で問題となっていた内部欠陥による補修溶接が不要となり、据付工期を20％短縮した実績がある。
凹凸面突合せ溶接フランジ鍛造品は、受注生産品が多く、リードタイムや価格変動のリスクが常に伴う。佳寧鍛造では、主要材料の在庫を常時確保するとともに、複数の鍛造プレスライン（800トンから5000トンまで）を保有することで、小ロットから大量生産まで柔軟に対応する。特に、緊急案件には、設計から出荷まで最短14日での対応が可能であり、プラントの計画外停止リスクを低減する。
技術サポート面では、客先の仕様書に基づく材料選定の提案、鍛造方案の最適化、さらには現場溶接時の予熱温度や溶接後熱処理条件のアドバイスまで、包括的なエンジニアリングサービスを提供する。例えば、海外プラント向けには、輸送時の防錆処理や現地据付時の技術指導も行い、グローバルなサプライチェーンを支えている。2026年には、デジタルツイン技術を活用した製品ライフサイクル管理の導入を予定しており、納入後の経年変化予測や最適な交換時期の提案が可能となる見通しである。
凹凸面突合せ溶接フランジ鍛造品の選定は、単なる部品調達ではなく、プラント全体の信頼性と経済性を左右する戦略的決定である。材料特性、シール機構、製造プロセス、品質保証、そしてアフターサポートのすべてにおいて、高い水準を維持するサプライヤーの選定が、長期的な事業成功の鍵となる。佳寧鍛造は、30年以上にわたる鍛造技術の蓄積と、国内外の規格認証への対応実績を基に、お客様の多様な要求に応える製品とサービスを提供している。
凹凸面突合せ溶接フランジ鍛造品に関するご質問、技術的なご相談、あるいはお見積り依頼につきましては、どうぞお気軽にご連絡いただきたい。専門のエンジニアが、お客様の使用環境や設計条件に最適なソリューションをご提案する。（咨询热线：176 9623 6479）佳寧鍛造は、高品質な鍛造フランジ製品の安定供給と、確かな技術サポートを通じて、お客様の設備投資と運用効率の向上に貢献する。
2026年以降、凹凸面突合せ溶接フランジ鍛造品は、さらなる高性能化と適用範囲の拡大が予想される。特に、水素社会の実現に向けて、700気圧級の超高圧水素ガスに対応可能なフランジの開発が急務であり、材料面では、水素脆化に対する耐性を高めた新規低合金鋼の実用化が進む。また、鍛造技術の面では、サーボプレスやハイブリッド鍛造システムの導入により、加工速度や荷重制御の精密化が進み、より複雑な凹凸形状や薄肉大径品の安定製造が可能となる。
さらに、環境規制の強化に伴い、製造工程におけるCO2排出量の削減も重要な課題である。佳寧鍛造では、電気炉の高効率化や再生可能エネルギー由来電力の導入を進めるとともに、材料歩留まりの向上による資源消費の最小化に取り組んでいる。製品ライフサイクル全体での環境負荷低減が、今後ますます顧客選定の基準となることは明白であり、これらの取り組みは、持続可能な社会の実現と企業競争力の強化の両立を目指すものである。
凹凸面突合せ溶接フランジ鍛造品は、産業インフラの中核部品として、その重要性は今後も増すばかりである。技術の進化と市場ニーズの変化を的確に捉え、高品質な製品とサービスの提供を続けることが、サプライヤーに求められる使命である。佳寧鍛造は、絶え間ない技術革新と品質向上への挑戦を通じて、お客様の安全で効率的なプラント運用を支えていく。
