Q245Rフランジの概要と中核的ハイライト

Q245Rフランジの概要と中核的ハイライト

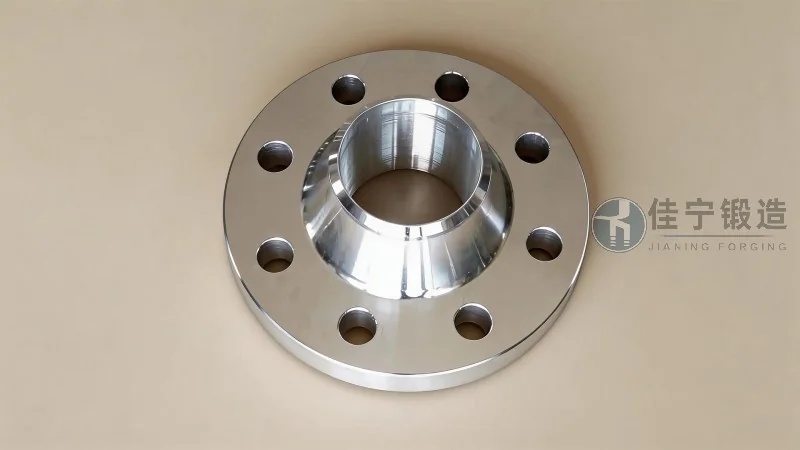

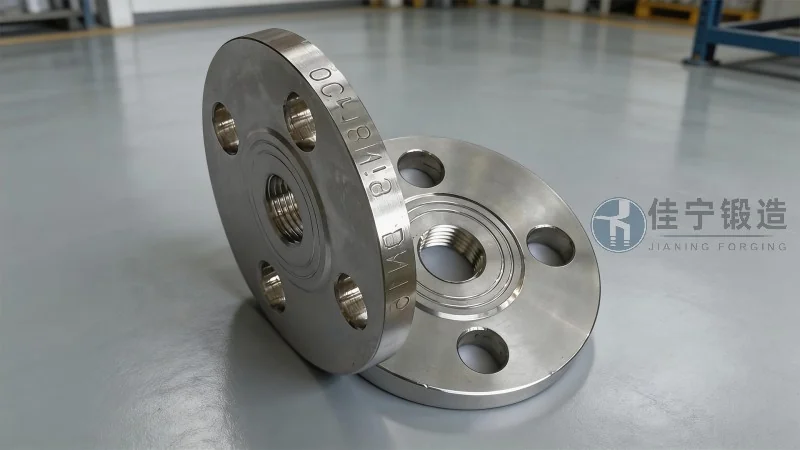

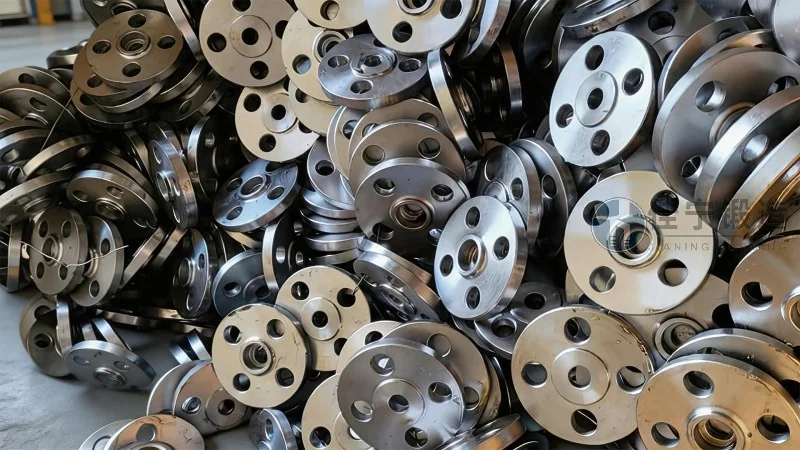

Q245Rフランジは、中国の圧力容器用鋼板規格GB/T 713-2014に基づく材料で製造されたフランジ製品です。この材料は、もともとはQ245R鋼板として石油化学、電力、ボイラー、圧力容器などの分野で広く採用されており、その優れた溶接性、加工性、低温靭性、および耐食性から、フランジの用途においても高い信頼性を発揮します。2026年の市場動向を展望すると、国際的なエネルギー転換の加速に伴い、中東、東南アジア、アフリカなどの新興市場で石油化学プラントの新設・更新需要が引き続き拡大しています。同時に、中国国内では「双炭（カーボンピーク・カーボンニュートラル）」政策の推進により、LNG（液化天然ガス）設備、水素エネルギー設備、クリーンコール化学プロジェクトなどの分野で高品質な圧力容器用フランジの需要が増加しています。Q245Rフランジは、適切な強度と経済性を両立しているため、中低温・中低圧環境での配管接続部品として市場から高い評価を得ています。

佳寧鍛造（Jianing Forging）は、このQ245Rフランジの製造において、材料選定から熱処理、機械加工、品質検査に至るまで一貫した管理体制を構築しています。当社のQ245Rフランジは、ASME B16.5、HG/T 20615、GB/T 9112などの国際規格および中国国家規格に準拠し、さらに各プロジェクトの設計温度・圧力条件に応じたカスタム対応が可能です。材料の化学組成は、炭素含有量が0.20%以下、マンガン含有量が0.40%～1.00%、シリコン含有量が0.35%以下、リン・硫黄含有量がそれぞれ0.025%以下と厳格に管理され、焼鈍または正火処理を施すことで、均一な微細組織と安定した機械的特性を実現しています。実際に、LNG受入基地の配管システムに当社のQ245Rフランジを採用いただいたプロジェクトでは、-40℃の低温環境下でも十分な靭性を確保し、10年以上にわたるメンテナンスフリー運用が報告されています。

Q245R材料の特性とフランジへの適用優位性

Q245Rは、中国で圧力容器用に開発された炭素鋼系の鋼板であり、旧規格の20R、20gなどと比較して、硫黄・リン含有量の低減、微細組織の均質化、靭性の向上が図られています。その主な化学成分と機械的特性は以下の通りです。

• 化学成分（%）：C≤0.20、Si≤0.35、Mn 0.40～1.00、P≤0.025、S≤0.025、Al≥0.020（酸可溶性アルミニウム）。
• 機械的特性：降伏強度≥245MPa（板厚16mm以下の場合）、引張強度400～520MPa、伸び率≥22%、0℃Vノッチ衝撃吸収エネルギー≥41J（横方向試験片、個別値≥31J）。
• 溶接性：炭素当量（Ceq）が低く、予熱なしでも良好な溶接が可能。溶接後の熱処理（PWHT）も比較的簡単で、現場施工性に優れる。
• 低温靭性：規格上は0℃衝撃が求められるが、実際の製造工程で適切な正火処理を施すことにより、-20℃でも十分な靭性を保持するケースが多い。

これらの特性により、Q245Rフランジは以下のような用途で特に効果を発揮します。

• 石油精製装置の中低温配管（200℃以下の常圧蒸留、接触改質、水素化処理など）。
• 化学プラントの反応器、塔槽類のノズル接続部（反応温度が300℃未満のプロセス）。
• 熱交換器の管板とチャンネルカバーの接合。
• 火力発電所のボイラー補機配管、蒸気タービン補助系統。
• LNG貯蔵タンクの二次バリア配管、低温液体取り扱い設備の一部。

佳寧鍛造では、Q245Rフランジの製造において、材料受入時にミルシート確認とともに第三者検査機関による成分分析を実施し、鋼板表面の欠陥（割れ、介在物、層状剥離など）がないことを確認しています。また、鍛造工程では適切な加工比（鍛造比3以上）を確保し、組織の緻密化を促進。熱処理は100%バッチ管理で行われ、昇温速度、保持時間、冷却速度を記録・保存し、トレーサビリティを完全担保しています。

Q245Rフランジの主要規格と設計パラメータ

Q245Rフランジの設計・製造においては、以下の規格をベースとすることが一般的です。プロジェクトの要求に応じて、適切な規格を選択することが重要です。

Q245Rフランジの設計温度範囲は通常 -20℃～+350℃ですが、実際の使用条件によっては下限温度を-40℃まで拡張できるケースもあります。ただし、-20℃以下の低温用途では、設計者が材料の衝撃試験条件（試験温度、採取方向、最小吸収エネルギー）を明確に指定する必要があります。佳寧鍛造では、設計段階からお客様のプロセス条件に合わせて材料グレードの選定支援を行い、必要に応じて-40℃衝撃試験を追加実施することで、安全性を高める提案をしています。

Q245Rフランジの製造プロセスと品質管理の中核

高品質なQ245Rフランジを実現するためには、以下の一連の工程を厳密に管理することが不可欠です。

• 鋼材受入れ：炉番ごとに化学成分、機械的特性、超音波探傷（UT）を実施。層状割れ防止のため、板厚方向の耐力（Z方向特性）を確認。
• 切断・予備加工：プラズマ切断または機械切断後、切断面の硬化層を除去し、表面粗さを管理。
• 加熱・鍛造：加熱温度は1150～1200℃、始鍛温度1050℃以下、終鍛温度850℃以上に設定。鍛造比は3.0以上を確保し、繊維流れを乱さないよう注意。
• 熱処理：正火（890～930℃、空冷）を基本とし、板厚が50mmを超える場合は焼鈍・焼戻しを組み合わせる。硬度分布の均一性を確認。
• 機械加工：NC旋盤またはマシニングセンタでガスケット面、ボルト穴、シール面を加工。面粗さは規格値以内に仕上げ、シール面の偏りを防止。
• 非破壊検査：超音波探傷（UT）の他、磁粉探傷（MT）または浸透探傷（PT）を100%実施。高圧用途では放射線透過試験（RT）を推奨。
• 最終検査：寸法検査（外径、内径、厚さ、ボルト穴ピッチ）、硬度測定、耐圧試験（水圧試験、気密試験）、表面品質確認。

佳寧鍛造では、これらの各工程において作業標準書（SOP）とチェックリストを整備し、作業者のスキル認定制度を運用しています。また、全数データをデジタル管理システムに記録することで、トレーサビリティを確保するとともに、将来のフィールドトラブル発生時には迅速な原因追跡が可能です。多くの国内外のエンジニアリング会社から、当社のQ245Rフランジに対して「品質のばらつきが極めて少なく、プロジェクトスケジュールの遅延リスクがない」と高い評価をいただいています。

市場動向とQ245Rフランジの将来性

2026年の世界のフランジ市場は、年平均成長率（CAGR）約4.5%で拡大すると予測されています（出典：Global Market Insights推定）。特にアジア太平洋地域は、中国、インド、東南アジア諸国でのインフラ投資と石油化学プロジェクトの増加により、需要成長の中心となっています。Q245Rフランジは以下の理由から、今後も安定した需要が見込まれます。

• コストパフォーマンス：合金鋼フランジ（例えば316L、304H、F11など）と比較して材料コストが30～50%低く、中低温環境で十分な性能を発揮するため、経済合理性が高い。
• 調達容易性：Q245R鋼板は中国国内で広く生産されており、リードタイムが短く、大量調達にも対応可能。一方、合金鋼は納期が長く、価格変動リスクも大きい。
• 国際規格との互換性：中国規格とASME規格の間で材料代替の承認が進んでおり、多くの国際プロジェクトでQ245Rフランジが使用可能。
• 環境負荷低減：製造工程でのCO2排出量が合金鋼に比べて少なく、カーボンニュートラルを重視するプロジェクトでの評価が高い。

一方で、高温・高圧（350℃超、PN100超）や極低温（-50℃未満）の用途では、合金鋼（Cr-Mo鋼、ニッケル鋼、オーステナイト系ステンレス鋼など）を選択する必要があります。Q245Rフランジの適用範囲を正しく理解し、適材適所での選定が重要です。

佳寧鍛造のQ245Rフランジ実績と技術サポート

佳寧鍛造は、中国浙江省に本社を置く鍛造専門メーカーとして、2008年の創業以来、圧力容器用フランジ、配管用フランジ、鍛造管継手の設計・製造を主力事業としてきました。Q245Rフランジは当社の主要製品群の一つであり、これまでに国内外200件以上のプロジェクトに納入実績があります。代表的な事例として次のようなものがあります。

• 事例1：中東某石化学プロジェクト（Class 150、DN250～DN600）：当社は既存の設計図面に基づき、最大納期短縮30%を実現。全フランジに対してASME B16.5の寸法公差をクリアし、PT・UT検査を100%実施。現地立ち会い検査でも合格。
• 事例2：中国国内のLNG液化プラント（PN25、DN400～DN1200）：-40℃の極低温環境に対応するため、設計段階で-40℃衝撃試験を追加要求。当社はQ245R鋼板に対して正火後急速冷却（焼入れ焼戻しに近い処理）を施し、-40℃での吸収エネルギー41J以上を達成。
• 事例3：東南アジアの肥料プラント（PN16、DN150～DN300）：納期が通常の半分という厳しい条件の中、在庫鋼材を活用し、鍛造工程の効率化により予定通り出荷。お客様から「コスト削減と品質維持の両立に成功した」との評価をいただきました。

これらの実績は、当社が単なる製造業者ではなく、お客様の課題解決パートナーとして機能していることを示しています。また、当社では製造後のアフターサポートとして、現場据付時の技術指導、溶接施工方法の提案、必要に応じた現場非破壊検査の同行支援なども行っております。

Q245Rフランジ選定のポイントと注意事項

エンジニアや調達担当者がQ245Rフランジを選定する際には、以下の点を必ず確認することを推奨します。

• 設計温度・設計圧力がQ245Rの許容範囲内であること（特に温度が300℃を超える場合はクリープ強度の低下に注意）。
• 使用環境の腐食性（硫化水素、炭酸ガス、海水など）に対して、Q245Rの耐食性が十分かどうか。必要に応じて腐れ代（腐食しろ）を追加設定。
• 低温靭性が要求されるプロジェクトでは、衝撃試験温度と吸収エネルギー値を仕様書に明記し、材料メーカーまたは鍛造メーカーに確認。
• ガスケットの種類（メタルジャケット、スパイラルワウンド、PTFE被覆など）と面仕上げの適合性。
• ボルト材質との組み合わせによるガルバニック腐食のリスク評価。

佳寧鍛造では、これらの選定ポイントを踏まえた技術相談を無償で提供しています。お問い合わせの際には、使用条件（温度、圧力、流体、設置場所）とご希望の規格をお伝えいただければ、最適なQ245Rフランジの選定と価格提案を行います。

Q245Rフランジは、中低温・中低圧環境において非常にバランスの取れた製品です。経済性、調達性、信頼性の全てを満たすこの材料を、正しく選定・製造することで、お客様のプロジェクト成功に貢献できます。佳寧鍛造は、Q245Rフランジの専門メーカーとして、高品質な製品と技術サポートを提供し続けてまいります。ご検討の際は、ぜひお気軽にご連絡ください。（咨询热线：176 9623 6479）
