石油化学プラント、海洋構造物、発電設備、大型建設機械といったインフラ産業の根幹を支える部品の一つに、リング鍛造プレートと溶接フランジを組み合わせた複合鍛造品があります。これらの部品は、高温高圧環境や極度の疲労荷重に曝される重要箇所に使用されるため、素材の内部品質、機械的特性、そして接合信頼性に極めて高い水準が求められます。中でもリング鍛造技術は、金属組織を連続的に流動させ、繊維状のメタルフローを保持したまま成形できるため、鋳造品や切削加工品と比較して格段に高い強度と耐衝撃性を発揮します。本稿では、リング鍛造プレートと溶接フランジから構成される鍛造品の製品概要、顕著な特性、製造プロセスにおける技術的要点、そして産業界における適用事例について詳述します。特に、近年のエネルギー分野における大型プラント新設需要の高まりを受け、高品質な鍛造フランジの安定供給がプロジェクト全体のスケジュールと安全性に直結している点を踏まえ、技術選定の際に考慮すべきパラメータについても解説します。本稿を通じて、設計者や調達担当者の皆様が最適な部品選定を行うための判断材料を提供できれば幸いです。

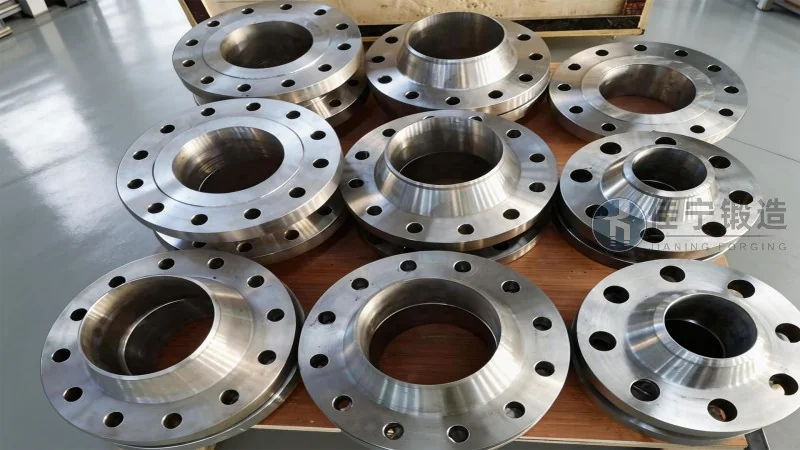

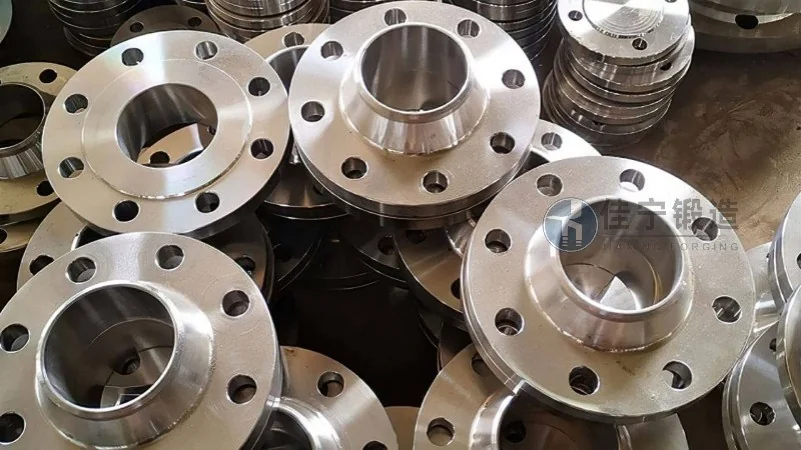

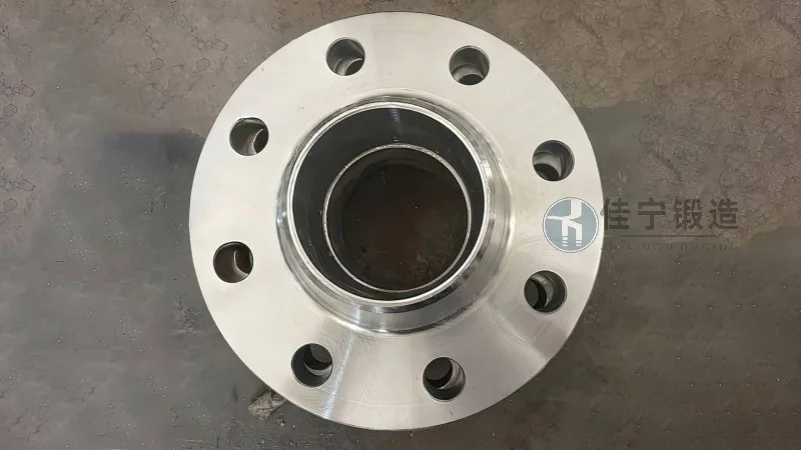

リング鍛造プレートは、円環状の金属素材を熱間で鍛造加工し、所定の寸法と形状に仕上げた部材です。一方、溶接フランジはパイプや容器の接続部に取り付ける円盤状の部品で、ボルト締結により配管系のシール性と構造的一体性を確保します。これらを組み合わせた製品は、主に大型圧力容器のノズル部、タービンケーシングの接続部、海洋プラットフォームのライザー管継手などに採用されます。リング鍛造材をベースとすることで、フランジ部に均一な応力分布をもたらし、局部応力集中による破損リスクを低減できる点が最大の利点です。また、鍛造工程で素材の内部欠陥を圧着・消除できるため、超音波探傷試験（UT）において高い合格率を実現します。標準規格としては、JIS B2220、ASME B16.5、EN 1092-1などが広く用いられており、使用環境に応じて炭素鋼、ステンレス鋼、クロムモリブデン鋼、ニッケル基合金などが選定されます。
鍛造品の性能を決定づける最大の要因は、メタルフローの制御にあります。リング鍛造では、円周方向への材料流動を促進することで、フランジの周方向強度を大幅に向上させます。溶解・鋳造段階で生じたデンドライト組織や偏析は、熱間鍛造時の強力な圧縮力によって破壊され、微細かつ等方的な結晶粒へと再編成されます。この結果、降伏点や引張強さだけでなく、シャルピー衝撃値や破壊靭性値も向上し、低温脆性破壊のリスクが低減します。特に、寒冷地仕様やLNGプラント向けの低温用フランジでは、-46℃あるいは-196℃での衝撃試験が要求されるケースが多く、鍛造材の優れた低温特性が求められます。また、鍛造比（断面減少率）を適切に設定することで、板厚方向の機械的特性異方性を最小限に抑えることが可能です。これにより、フランジのシール面に加工されるガスケット当たり面の硬度均一性が確保され、高温高圧下でのリーク防止に寄与します。
リング鍛造プレートと溶接フランジの接合は、製品全体の寿命を左右する重要な工程です。一般的には、サブマージアーク溶接（SAW）またはガスシールドアーク溶接（GMAW）が採用され、開先形状はルート間隔やテーパ角度を厳密に管理します。溶接材料は母材強度に適合した低水素系のものを選定し、予熱温度およびパス間温度の厳守が欠かせません。特に板厚が100mmを超える厚肉品の場合、溶接熱影響部（HAZ）における硬化組織の発生を抑制するため、適切な入熱管理と後熱処理（PWHT）が必要です。近年では、溶接シミュレーション技術を用いて残留応力分布を事前予測し、歪みの少ない溶接シーケンスが設計されるケースが増えています。また、超音波探傷による溶接部の完全非破壊検査が標準化されており、平面状欠陥の検出感度は直径1.2mm相当のFBH（フラットボトムホール）が一般的です。
石油精製プラントでは、常圧蒸留塔の塔頂配管や減圧塔の側線配管において、600℃クラスの耐熱鋼製リング鍛造フランジが使用されています。選定にあたっては、クリープ破断強度と耐酸化性が重視され、9Cr-1Mo鋼や12Cr鋼が一般的です。一方、洋上風力発電設備では、基礎構造とタワー間の接続フランジに、50mm超の板厚を持つ大型リング鍛造品が採用されます。疲労強度設計が最優先課題であり、S-N曲線に基づく応力振幅と繰り返し回数の評価に加え、腐食環境下での寿命予測が行われます。化学プラントの反応器では、高圧水素雰囲気下での水素侵食や硫化水素応力腐食割れ（SSC）への耐性が求められ、2.25Cr-1Mo鋼やオーステナイト系ステンレス鋼が選定されます。これらの部品を調達する際には、化学成分範囲、機械的特性値、非破壊検査基準、そして製品寸法公差を明確に仕様書に記載することが重要です。寸法公差は、JIS精度級（1級・2級）またはASME公差に準拠し、リング内径の真円度やフランジシール面の平坦度は、後工程のシール性能に直接影響するため高精度な管理が求められます。
過酷な腐食環境で使用されるリング鍛造フランジには、適切な表面処理が施されます。海浜地域のプラントや洋上設備では、重防食塗装系が基本となり、エポキシ樹脂塗料とウレタン樹脂塗料の複層塗装が一般的です。高温域では、拡散浸透処理（アルミナイジングやクロマイジング）により耐酸化性や耐硫化性を向上させます。また、フランジのシール面にはステンレス鋼の肉盛溶接を施し、ガスケットとの適合性を高める技術も普及しています。近年では、無電解ニッケルめっきやPVDコーティングといった表面改質手法が、耐摩耗性向上や摩擦係数低減を目的に採用される傾向があります。これらの表面処理を施す際は、水素脆化のリスクを評価する必要があり、特に高強度鋼では拡散性水素量の管理が厳格に行われます。
鍛造品の品質保証は、材料証明書の確認から始まります。ミルシートには溶鋼の化学成分、鍛造比、熱処理条件、機械試験結果が記載され、これらの情報を第三者機関が検証します。製品出荷前には、寸法検査、磁粉探傷試験（MT）、浸透探傷試験（PT）、および必要に応じてUTが実施されます。UTは、鍛造方向による音速異方性の影響を補正するため、複数の入射角度から探傷を行うことが推奨されます。トレーサビリティについては、溶鋼ロット番号から最終製品のシリアルナンバーまでを一貫管理するシステムが、プラントの長期運用において保守点検の効率化に寄与します。佳寧鍛造では、これらの品質保証プロセスを徹底し、納入後の不適合リスク極小化に努めています。特に、熱処理炉の温度均一性保証と、機械加工工程における寸法計測のマスターゲージ管理に注力しており、安定した品質の製品供給を実現しています。
2026年には、世界的なカーボンニュートラル政策の進展に伴い、水素プラントやCO₂回収貯留設備向けの高圧フランジ需要が増加すると予測されます。これらの用途では、純水素環境下での水素脆化評価が必須となり、低合金鋼やオーステナイト系ステンレス鋼でも、水素ガス圧力と温度に応じた材料選定が求められます。また、デジタルツイン技術を活用した鍛造プロセスのシミュレーション最適化が進み、歩留まり向上とリードタイム短縮が実現されています。さらに、3DスキャナーとAI画像処理を組み合わせた自動外観検査システムが、目視検査の代替として導入されつつあります。これらの技術進化に対応するため、鍛造メーカーは材料科学とデジタル技術を融合した製品開発を加速しています。
リング鍛造プレート溶接フランジは、初期コストが鋳造品や切削加工品と比較して高くなる傾向がありますが、ライフサイクルコスト（LCC）の観点では優位性が認められます。鍛造品は、内部欠陥に起因する不意の破損リスクが低いため、プラントの計画外停止を回避でき、その経済的損失を考慮すると導入メリットは極めて大きいです。また、メタルフローの最適化により、薄肉軽量化が可能なケースもあり、材料費や輸送コストの削減につながります。定期点検時の非破壊検査においても、鍛造材は欠陥発生頻度が低いため、検査周期の延長や検査範囲の縮小が検討できる場合があります。
産業用フランジには、標準規格に準拠した製品だけでなく、顧客独自の仕様に基づくカスタム設計品の需要も少なくありません。特殊なノズル形状や非対称なボルト配置、あるいは特定のガスケット形状に合わせたシール面加工など、一品一様の要件に柔軟に対応できることが、鍛造メーカーの技術力として重要です。例えば、反応器のマンホール用フランジでは、内部からの腐食を考慮した異種材料クラッド構造や、耐摩耗性向上のための表面硬化処理が求められることがあります。こうしたカスタム品は、設計段階から鍛造性と加工性を検討し、最適な工程設計を行うことで高品質な製品を提供できます。
リング鍛造プレート溶接フランジ鍛造品は、過酷な運用条件下での高い信頼性が要求される重要部品であり、その選定には材料特性、製造プロセス、品質管理体制、そして経済性を多角的に評価する必要があります。鍛造によるメタルフロー制御は、製品の強度と耐久性に直接寄与し、長期間にわたる安定したプラント運転を支えます。2026年以降の市場においては、水素やCCUSといった新エネルギー分野への適用拡大が見込まれ、より高度な材料開発とプロセス革新が求められます。设计や調達の際には、鍛造メーカーと密に連携し、使用環境に適合した最適な仕様を構築することが推奨されます。佳寧鍛造は、高品質な鍛造技術とお客様のご要望に応える提案力を強みとし、産業インフラを支える製品を提供しています。
