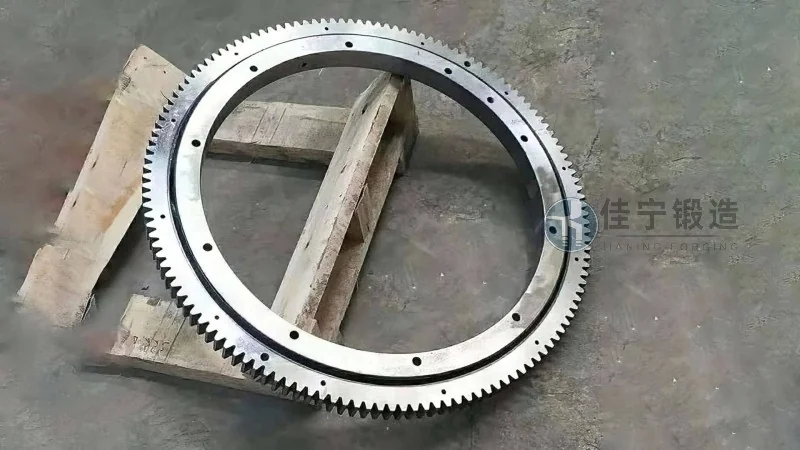

円筒歯輪鍛造品の製品紹介と主な特徴

円筒歯車（平歯車）は、動力伝達機構において最も基本的かつ重要な要素部品の一つであり、あらゆる産業機械の心臓部とも言える存在です。中でも鍛造プロセスを経て製造される円筒歯車鍛造品は、切削加工品にはない優れた機械的特性と耐久性を有し、高い信頼性が求められる分野において不可欠な選択肢となっています。本稿では、円筒歯車鍛造品の製品概要、技術的特徴、製造工程、材質選定のポイント、品質管理の実際、そして2026年の市場動向を踏まえた今後の技術展望について、専門的な視点から詳細に解説します。円筒歯車鍛造品の導入をご検討中の技術者や購買担当者の皆様にとって、選定の根拠となる実践的な情報を提供いたします。

円筒歯車鍛造品の基本概要と製品分類

円筒歯車鍛造品とは、金属材料を金型内でプレスまたはハンマーにより塑性変形させ、歯形を含む所定の形状に成形した歯車部品です。一般的な切削加工による歯車と異なり、鍛造品は材料の内部組織が鍛流線に沿って連続的に流れるため、歯元や歯面の強度が飛躍的に向上します。特に高いトルク伝達が求められる自動車のトランスミッション、建設機械の遊星歯車機構、風力発電の増速機、産業用ロボットの関節部など、過酷な条件下で使用される用途に適しています。製品はモジュール、歯数、圧力角、歯幅、材質によって多岐にわたるバリエーションがあり、顧客の要求仕様に応じてカスタム設計が可能です。佳寧鍛造では、外径50mmから800mm、モジュール1.5から12までの幅広いサイズに対応し、はすば歯車ややまば歯車といった形状の製品も安定して供給しています。

鍛造プロセスがもたらす機械的特性と信頼性の向上

円筒歯車鍛造品の最大の特長は、金属組織の緻密化と鍛流線の最適化にあります。鍛造工程では、材料が高温で大きな圧縮力を受けることで、鋳造時に存在した内部欠陥や気孔が圧着され、組織が均一で緻密な状態になります。これにより、疲労強度が切削品と比較して20～40％向上し、衝撃荷重に対する耐性も大幅に改善されます。さらに、鍛造によって形成された鍛流線は歯形の輪郭に沿って流れるため、歯元応力集中部での亀裂進展を抑制する効果があり、歯車の寿命延長に直結します。2026年の市場では、電動化の進展に伴い、従来の内燃機関用歯車よりも高回転・高負荷に対応できる鍛造歯車の需要が拡大しています。特に、ハイブリッド車や電気自動車の減速機構では、小型化と高出力密度が要求されるため、鍛造品の持つ材料特性の均一性と強度信頼性が重要な評価ポイントとなっています。

製造工程の詳細と品質管理の要点

円筒歯車鍛造品の製造は、以下の工程を経て行われます。

• 材料選定と切断：SCM420、SCM415、SNCM220などの浸炭焼入れ用鋼や、高周波焼入れに対応したS45C、S53Cなどを用途に応じて選定し、所定の寸法に切断します。
• 加熱工程：材料を1150～1250℃の範囲で均一に加熱し、酸化スケールの発生を最小限に抑えるため、雰囲気制御炉を用いることが一般的です。
• 鍛造成形：閉塞鍛造または開放鍛造の手法を用い、1次成形（荒打ち）と2次成形（仕上げ打ち）の2段階で歯形を形成します。金型設計が製品品質を左右するため、CAE解析による事前検証が欠かせません。
• 熱処理：鍛造後の内部応力を除去するための焼ならし、または焼入れ・焼戻しを実施し、硬さと靭性のバランスを調整します。浸炭焼入れの場合は、有効硬化層深さを0.5～2.0mmの範囲で管理します。
• 機械加工：鍛造後の基準面や内径、端面などを旋盤や研削盤で仕上げます。歯形部分は鍛造のまま使用する場合と、必要に応じてシェービングやホーニングを施す場合があります。
• 非破壊検査と寸法測定：磁粉探傷検査または浸透探傷検査により表面欠陥の有無を確認し、歯形測定機を用いてモジュール、歯厚、振れ、ピッチ誤差などをJIS B 1702またはISO 1328の基準で評価します。

各工程においては、工程能力指数Cpkを1.33以上に維持することを目標とし、統計的工程管理を徹底しています。佳寧鍛造では、鍛造から熱処理、機械加工、検査までを一貫して自社対応することで、トレーサビリティの確保と品質の安定化を実現しています。

材質選定の指針と表面処理技術

円筒歯車鍛造品の性能を最大限に引き出すためには、使用条件に適した材質選定が不可欠です。一般的な選定基準として、以下の点が挙げられます。

• 高強度・耐摩耗性重視：SCM420やSCM415は浸炭焼入れにより表面硬さHRC58～62を達成でき、高い面圧と摩耗抵抗が求められる自動車用トランスミッション歯車に適しています。
• 靭性重視：SNCM220はニッケル含有により芯部の靭性が高く、衝撃荷重が繰り返し作用する建設機械や産業機械の歯車に選ばれます。
• コスト重視・中負荷用途：S45CやS53Cは高周波焼入れにより歯面のみを硬化させることが可能で、汎用減速機や搬送機器などに幅広く使用されています。
• 耐熱・耐食性要求：特殊環境で使用される場合は、ステンレス系材料や析出硬化型鋼の適用も検討します。

表面処理技術としては、ショットピーニングによる圧縮残留応力の付与が疲労強度向上に有効であり、近年ではショット粒径や投射強度を最適化した微粒子ショットピーニングが注目されています。また、歯面の潤滑性を高めるためのリン酸塩処理や、高温環境に対応する DLC（ダイヤモンドライクカーボン）コーティングの適用例も増加しています。2026年の技術トレンドとして、鍛造後の加工工程を最小化するニアネットシェイプ成形技術の高度化が進んでおり、材料歩留まりの向上とリードタイム短縮を同時に達成する取り組みが加速しています。

産業分野別の適用事例と選定メリット

円筒歯車鍛造品は、その優れた機械的特性から多様な産業分野で採用されています。以下に代表的な適用分野と選定メリットを示します。

• 自動車産業：変速機用ギヤ、デファレンシャルギヤ、遊星歯車などに採用。鍛造品の高い疲労強度により、小型化と軽量化が可能となり、燃費向上や電動車の航続距離延長に貢献します。
• 建設機械・農業機械：油圧ポンプ用ギヤ、走行用減速機、旋回機構用歯車など、過酷な粉塵環境や大きな衝撃荷重にさらされる用途で、鍛造品の信頼性が評価されています。
• 風力発電設備：増速機内の遊星歯車に鍛造品が用いられ、20年以上の長期運用に耐える高信頼性が求められます。鍛流線の制御により、歯元折損リスクを低減します。
• 産業用ロボット：関節部の減速機に使用される精密歯車では、鍛造による材料の均質性が位置決め精度と繰り返し動作の安定性に寄与します。
• 船舶・鉄道車両：大トルク伝達と耐海水性が要求される推進用ギヤや駆動用歯車に、鍛造品が採用されています。

これらの分野において、円筒歯車鍛造品を選択するメリットは、単に強度が高いという点だけではありません。鍛造工程での材料歩留まりは切削品と比較して20～30％向上し、特に大量生産においてコストメリットが顕著になります。また、鍛造により内部欠陥が低減されるため、製品の信頼性が向上し、保証期間内の不具合発生率が低減されるという経済的な利点も見逃せません。

2026年の市場動向と技術展望

2026年の産業用歯車市場は、カーボンニュートラルへの対応と製造DXの進展により、大きな変革期を迎えています。電動化の加速に伴い、従来の大型エンジン用歯車から、小型・高出力密度の電動駆動ユニット用歯車への需要シフトが進行しています。特に、800V対応の高出力モーターに組み合わされる減速機用歯車では、高速回転時の歯面温度上昇と潤滑条件の厳格化に対応できる鍛造品の需要が拡大しています。また、水素社会の実現に向けて、水素コンプレッサーや水素ステーション用の高圧・耐水素脆化特性を備えた歯車の開発も進められており、材料面での新しいアプローチが模索されています。製造技術面では、シミュレーション技術の高度化により、鍛造工程のバーチャル試作が一般化しつつあり、金型設計の最適化と試行錯誤の削減が実現しています。さらに、鍛造品の品質保証においては、AIを活用した外観検査や、工程内の温度・荷重データをリアルタイムで監視するスマート鍛造システムの導入が進んでおり、トレーサビリティの高度化と歩留まり改善に寄与しています。佳寧鍛造では、これらの市場変化に対応するため、設備投資と技術開発を継続的に行い、顧客の多様な要求に応える体制を整えています。

まとめ：円筒歯車鍛造品の価値と選定のポイント

円筒歯車鍛造品は、高い機械的特性、優れた信頼性、そして製造効率の良さから、現代の産業機械に不可欠な要素部品です。特に、高負荷・高回転下での耐久性が求められる用途や、長期にわたる安定稼働が求められる設備において、その真価が発揮されます。製品選定にあたっては、単に強度や硬度だけでなく、使用環境における疲労特性、衝撃吸収性能、さらにはライフサイクルコストを総合的に評価することが重要です。また、鍛造メーカーの技術力は、金型設計の精度、熱処理の安定性、品質管理の厳格さに大きく依存します。製品の採用を検討される際には、製造実績や品質管理体制、そして技術提案力を備えたパートナーを選ぶことが、長期的な運用成功の鍵となります。佳寧鍛造では、円筒歯車鍛造品に関する設計相談から試作、量産まで一貫して対応しております。技術的なご質問やお見積りのご依頼は、お気軽にご連絡ください。（咨询热线：176 9623 6479）
