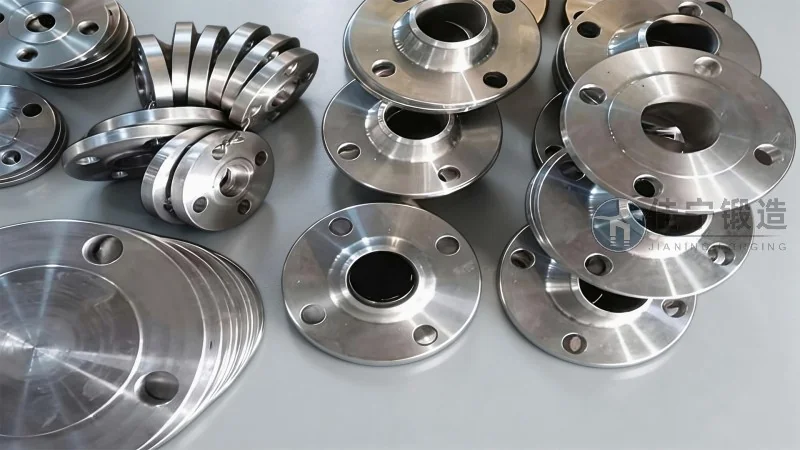

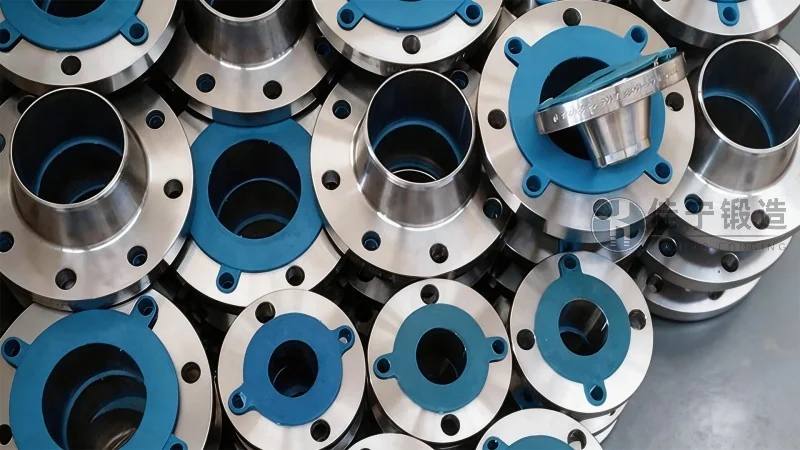

ステンレス鋼フランジは、配管系統における接続要素として、システム全体の信頼性と安全性を左右する重要な部品です。特に高温環境や腐食性流体を取り扱うプラント設備においては、材料選定がプロジェクトの成否を分けると言っても過言ではありません。数あるステンレス鋼材種の中でも、304H（SUS304H）は、優れた耐熱性と高温強度を兼ね備えた材料として、化学プラント、石油精製、火力発電、熱処理設備など、過酷な条件下での使用が求められる分野で高い評価を得ています。株式会社佳寧鍛造は、長年にわたり鍛造フランジの専門メーカーとして、高品質な304Hフランジ製品の設計・製造・供給に注力してまいりました。本稿では、304Hフランジの材料特性、中核的な利点、業界標準に基づく技術パラメータ、2026年を見据えた市場動向、そして実際の選定ポイントについて、専門的かつ実践的な視点から詳述します。これからプラント設計や調達に携わる技術者の皆様にとって、有益な情報源となることを目指します。
304Hは、オーステナイト系ステンレス鋼である304系の高温仕様グレードとして知られています。一般的な304ステンレス鋼と比較して、炭素含有量が0.04%から0.10%の範囲に調整されており、これにより高温環境でのクリープ強度と耐粒界腐食性が大幅に向上しています。JIS G4303、ASTM A240、ASME SA240などの国際規格に準拠して製造される304Hは、800℃を超える高温域でも安定した機械的特性を維持できる点が最大の特徴です。
304Hフランジに使用される素材は、クロム18%前後、ニッケル8%前後を基本成分とし、さらにモリブデンやチタンなどの微量元素が適切に添加されることで、耐酸化性と耐食性のバランスが最適化されています。この成分設計により、酸化皮膜が安定して形成され、高温下でのスケーリング（酸化スケールの剥離）が抑制されます。また、304Hは溶接性にも優れており、複雑な配管系統においても信頼性の高い接合が可能です。
佳寧鍛造では、素材の受入段階から厳格な化学成分分析を実施し、各ロットごとにトレーサビリティを確保しています。これにより、お客様に納品する全ての304Hフランジが、設計仕様を満たす均一な品質を有していることを保証しています。
304Hフランジが多くの産業分野で選ばれる理由は、その特異な材料特性に基づく複合的な利点にあります。以下に、中核となる利点を整理します。
304Hの最大の強みは、高温環境下での機械的特性の安定性です。500℃から800℃の温度域においても、降伏点や引張強度の低下が抑制され、長期間にわたるクリープ変形に対する耐性が確保されます。これは、炭素含有量が適正にコントロールされていることに加え、結晶粒界に微細な炭化物が分散析出することで、粒界滑りが抑制されるためです。例えば、連続運転が求められる石油化学プラントのリアクター配管や、熱交換器のノズル部に304Hフランジを採用することで、メンテナンス頻度の低減と設備寿命の延伸が実現します。
304Hは、高温酸化雰囲気下でも安定した不動態皮膜を形成し、酸素や硫黄化合物による酸化侵食を効果的に防ぎます。また、常温から中温域での耐食性も良好であり、硝酸や有機酸、アルカリ溶液など、幅広い化学薬品に対して安定した耐性を示します。このため、同一プラント内で温度条件が変動する系統や、多種多様な流体を取り扱う設備においても、統一した材料で設計できる柔軟性を提供します。
304Hは、高い強度を持ちながらも、熱間鍛造性に優れており、複雑な形状のフランジでも安定した成形が可能です。佳寧鍛造では、最新の鍛造技術と熱処理プロセスを活用し、材料内部の組織を均一化することで、溶接後の応力腐食割れのリスクを低減しています。また、溶接施工後に特別な熱処理を必要としないケースが多く、現地施工の効率向上にも貢献します。
304Hフランジの設計・製造には、以下のような国際規格および業界標準が適用されます。これらの規格に準拠することで、製品の互換性、安全性、性能保証が担保されます。
304Hフランジの主な技術パラメータとしては、以下の項目が重要です。
佳寧鍛造では、これらの規格パラメータを満たすことはもちろん、お客様の特定の使用条件に応じたカスタマイズ対応も行っています。例えば、高サイクル疲労が懸念される系統では、表面粗さの管理基準を厳格化し、応力集中を低減する加工を施すことが可能です。
2026年を見据えた産業界の動向として、エネルギー転換とカーボンニュートラルへの取り組みが加速しています。水素エネルギー、アンモニア燃料、CCUS（二酸化炭素回収・利用・貯留）などの新興分野では、高温・高圧・腐食性環境に対応する高機能材料への需要が急速に拡大しています。304Hフランジは、こうした次世代エネルギー設備においても、コストパフォーマンスと信頼性のバランスに優れた選択肢として位置づけられています。
具体的には、水素ステーションの充填設備や、水素パイプラインの接続部、アンモニア分解装置の配管系統などで、304Hフランジの採用が増加しています。また、既存の石油化学プラントにおいても、設備の長寿命化を目的としたリプレース需要が堅調であり、高品質な304Hフランジに対する市場の期待は今後も高まる見通しです。
技術トレンドとしては、デジタルツインやAIを活用した予知保全の普及に伴い、フランジ接合部の経年劣化をリアルタイムで監視するセンサー技術との連携が注目されています。佳寧鍛造では、こうしたスマートプラントのニーズに対応するため、フランジ表面にセンサーを取り付けるための精密加工や、特殊シール構造の設計提案など、付加価値の高いソリューションを提供しています。
304Hフランジを実際に選定する際には、以下のポイントに留意することで、より安全で経済的なシステム構築が可能になります。
最高使用温度、常用温度、温度変動の幅、圧力変動、流体の化学組成（特に塩素イオンや硫黄成分の有無）などを明確にした上で、材料グレードとフランジの型式を選定します。304Hは高温環境に優れていますが、塩素イオン濃度が高い環境では応力腐食割れのリスクが高まるため、その場合は低炭素系の304Lや、より耐食性の高い316系との比較検討が必要です。
ASME B16.5に基づく圧力-温度定格表を参照し、設計条件を満たすクラス（150LB、300LB、600LBなど）を選定します。特に高温域では許容圧力が低下するため、安全率を考慮した余裕を持ったクラス選択が推奨されます。
フランジのシール面（RF、FF、RTJなど）は、使用するガスケットの種類と系統の漏洩要求に応じて適切に選びます。高温・高圧系統では、RTJ（リングジョイント）タイプが推奨されるケースが多く、その場合のシール面粗さは63ミクロンRMS以下が標準です。
佳寧鍛造では、技術営業スタッフがお客様の仕様をヒアリングした上で、最適なフランジ仕様を提案する体制を整えています。過去には、ある化学メーカー様からの依頼で、400℃を超える高温反応塔の配管フランジについて、従来使用していた材料から304Hに変更することで、年間のメンテナンス費用を約25%削減した実績があります。
当社は、鍛造フランジの専業メーカーとして、素材調達から鍛造、熱処理、機械加工、検査、出荷に至る全工程を一貫管理しています。特に304Hフランジの製造においては、以下の取り組みで品質と信頼性を支えています。
これらの品質管理体制は、ISO 9001認証に基づくマネジメントシステムのもとで運用されており、定期的な内部監査と外部審査を通じて継続的な改善が図られています。お客様に安心してご採用いただける製品をお届けするため、今後も技術力の向上に努めてまいります。
ここでは、304Hフランジの導入が効果を発揮した具体的なケースを紹介します。
ある石油精製プラントでは、加熱炉出口配管のフランジ接合部において、経年劣化によるリークが頻発していました。従来は304系フランジが使用されていましたが、運転温度が700℃に達する区間でのクリープ変形が原因と特定されました。佳寧鍛造が提案した304Hフランジへの置き換えにより、クリープ強度が約40%向上し、3年間にわたり無補修で安定運転を継続しています。
廃熱回収ボイラーでは、高温の排ガスにさらされる蒸気ドラムのノズル部に、304Hフランジを採用しました。耐酸化性と熱疲労特性の向上により、従来品と比較して点検間隔を2倍に延長することができ、年間の保守コストを約180万円削減することに成功しました。
304Hフランジは、高温環境下での高い信頼性と、幅広い産業分野への適用性を兼ね備えた製品です。材料特性を正しく理解し、適切な設計と品質管理のもとで製造されたフランジを選定することで、プラント全体の安全性向上とライフサイクルコストの低減が期待できます。2026年以降も、エネルギー産業の構造転換や既存設備の更新需要の高まりを背景に、304Hフランジの重要性はさらに増していくと考えられます。佳寧鍛造は、お客様の多様なニーズに応えるため、最新の技術動向を常にキャッチアップし、高品質な製品の安定供給と技術サポートに尽力してまいります。304Hフランジのご選定やご不明な点がございましたら、お気軽に専門スタッフまでお問い合わせください。株式会社佳寧鍛造（咨询热线：176 9623 6479）
