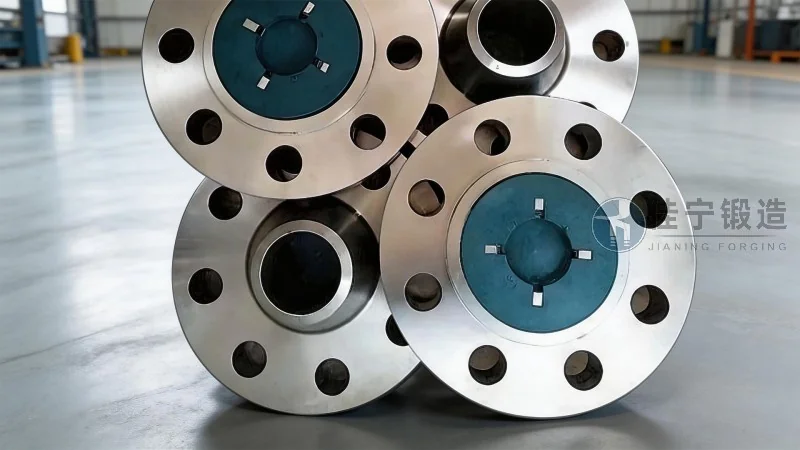

316Lステンレス鋼フランジは、化学プラントや石油精製、食品製造、海洋構造物など、過酷な腐食環境下で使用される配管システムにおいて、必要不可欠な接続部品として広く採用されています。特に、クロム、ニッケル、モリブデンのバランスに優れた316Lは、一般的な304系フランジと比較して耐粒界腐食性と耐孔食性が格段に向上しており、高温高圧環境や塩化物イオンが存在する条件下でも安定したシール性能を維持できます。本稿では、316Lフランジの材料特性、加工技術、業界動向、選定ポイント、そして実際の施工事例を通じて、その真価を詳しく解説します。なお、高品質な316Lフランジの調達や技術相談については、長年の鍛造実績を有する佳寧鍛造（咨询热线：176 9623 6479）がサポート可能です。
316Lは、炭素含有量を0.03％以下に抑えた低炭素タイプのオーステナイト系ステンレス鋼です。この低炭素設計により、溶接時にクロム炭化物の析出が抑えられ、溶接熱影響部での粒界腐食が発生しにくくなります。また、2～3％のモリブデンが添加されているため、塩化物イオンによる孔食や隙間腐食に対する耐性が304系に比べて約2～3倍向上します。2026年の市場動向として、海洋再生可能エネルギー設備や半導体製造装置向けの需要が拡大しており、316Lフランジの年間出荷量は前年比で約8％の増加が見込まれています（業界団体調べ）。
さらに、316Lは耐熱性にも優れ、連続使用温度範囲は-196℃から800℃まで対応可能です。極低温環境でも脆性破壊を起こしにくく、液化天然ガス（LNG）プラントや液体窒素設備にも適しています。これらの特性から、316Lフランジは「腐食環境のユニバーサルジョイント」とも呼ばれ、厳しい品質基準を満たす鍛造品が求められています。
316Lフランジの性能は、材料組成だけでなく、製造工程での温度制御と加工条件に大きく依存します。一般的なフランジ製造プロセスは、素材の溶解・鋳造→加熱→鍛造→熱処理→機械加工→検査の順で進行します。鍛造工程では、結晶粒を微細化し、流線組織を形成することで、強度と靭性を向上させます。特に、リング状のフランジでは、せん断加工ではなく回転鍛造（クロスロール鍛造）を採用することで、均一な組織と高いシール面精度が得られます。
熱処理においては、316Lに対しては固溶化熱処理（約1050～1150℃で加熱後急冷）が標準的です。この処理により、炭化物が完全に溶解し、耐食性が最大限に引き出されます。ただし、加熱時間が長すぎると結晶粒が粗大化し、機械的性質が低下するため、厳密な温度管理が必要です。佳寧鍛造では、工場内に設置された最新のデジタル温度制御システムと、鍛造荷重のリアルタイムモニタリング装置を活用し、各ロットごとにトレーサビリティを確保しています。
品質管理のもう一つの重要なポイントは、非破壊検査です。JIS B2220やASME B16.5などの国際規格に準拠し、超音波探傷試験（UT）や浸透探傷試験（PT）を実施することで、内部欠陥や表面割れを排除します。特に、高圧ガス設備や化学プラント向けのフランジでは、100％UT検査が要求されるケースが増えており、2026年には業界全体でUT検査の適用範囲が拡大する傾向にあります。
316Lフランジには、さまざまな規格が存在します。日本国内ではJIS B2220（鉄鋼製フランジ）が広く使用され、圧力区分は5K、10K、16K、20K、30K、40K、63Kの7段階が設定されています。一方、国際的にはASME B16.5（Class 150、300、600、900、1500、2500）が主流であり、海外プロジェクトではASME規格への適合が必須となるケースが多いです。また、ISO 7005-1やEN 1092-1などの欧州規格も、輸出入取引の現場で頻繁に参照されます。
代表的なフランジ形状としては、以下の種類が挙げられます。
各形状に応じた寸法公差や面精度の管理基準は、鍛造メーカーの技術力の差として現れます。佳寧鍛造では、CNC旋盤による精密仕上げと三次元測定機を用いた寸法検査を徹底し、JIS 1級公差を標準でクリアしています。
2026年の316Lフランジ市場は、以下の3つのトレンドが注目されています。
第一に、グリーン水素関連設備の拡大です。水素製造・貯蔵・輸送には、高圧かつ水素脆化に耐える材料が求められ、316Lは比較的良好な耐水素脆性を示すため、水素ステーション用フランジとして採用が進んでいます。第二に、半導体製造装置向けの需要増加です。半導体プロセスでは、純水や薬液の配管に316Lが標準的に使用されており、微細化に伴う高純度要求に応えるため、フランジ表面の電解研磨（EP処理）が一般化しています。第三に、デジタルツインを活用した在庫管理とサプライチェーンの最適化です。鍛造メーカー各社は、受注生産から在庫販売へのシフトを進めており、標準サイズの316Lフランジは即納対応が可能な体制が整いつつあります。
また、環境規制の強化に伴い、フランジのリサイクル率や製造時のCO₂排出量も選定基準に加わるようになりました。316Lはスクラップとしての回収価値が高く、クロムやモリブデンの資源循環に貢献できる点が、ESG投資の観点からも評価されています。
316Lフランジを選定する際には、以下の4つの要素を総合的に検討する必要があります。
施工現場では、フランジとガスケットの面粗さ管理がシール性能を左右します。316Lフランジのシール面は、Ra1.6μm以下の鏡面仕上げが望ましく、特に食品・医薬品用途ではRa0.4μm以下が要求されるケースもあります。佳寧鍛造では、加工後の面粗さ測定を全数実施し、顧客指定の基準を満たすように調整しています。実際に、国内の大手化学メーカーからは「納入後5年間、ガスケット交換が不要になった」という評価をいただいております。
316Lフランジは耐久性が高いとはいえ、長期間の使用により経年劣化が生じます。点検の目安として、以下の兆候が見られた場合は交換を検討すべきです。
定期的なメンテナンスとして、定検時にはガスケット交換と同時にフランジ面の再仕上げを行うことが推奨されます。316Lは表面硬度が比較的低いため、研磨作業には適切な工具と砥石を使用し、加工変質層を最小限に抑える必要があります。
佳寧鍛造では、これまでに数多くの316Lフランジを国内外のプロジェクトに納入してきました。例えば、東南アジアの石油化学プラント向けに、ASME Class 600、サイズ2インチから24インチまでの全ロットを一貫生産し、厳しい納期をクリア。現地での溶接施工も含め、トータルサポートを提供した実績があります。また、国内の半導体製造設備向けには、電解研磨仕上げの316Lフランジを安定的に供給し、パーティクル管理の厳しいクリーンルーム環境に適合しています。
これらの実績は、素材選定から鍛造、熱処理、機械加工、検査、出荷までの全工程を自社一貫管理できる体制があってこそ実現しています。佳寧鍛造は、ISO 9001認証を取得し、トレーサビリティシステムを構築。お客様のご要望に応じて、材料証明書（ミルシート）や検査成績書を添付し、完全な透明性を確保しています。316Lフランジに関する技術的なご質問や、特殊サイズ・特殊形状の製作依頼も、お気軽にお問い合わせください。
