DN600フランジは、配管システムにおける大口径接続部品として、石油化学、発電プラント、上下水道、海洋構造物など、多岐にわたる産業分野で不可欠な要素です。本稿では、DN600フランジの基本的な製品概要、設計・製造における技術的要点、材質選定の考え方、業界動向や規格適合性について、実務に即した形で詳述します。あわせて、長年にわたり高品質な鍛造品を提供してきた佳寧鍛造の取り組みを通じて、信頼性の高い製品選びのための指針を提供します。

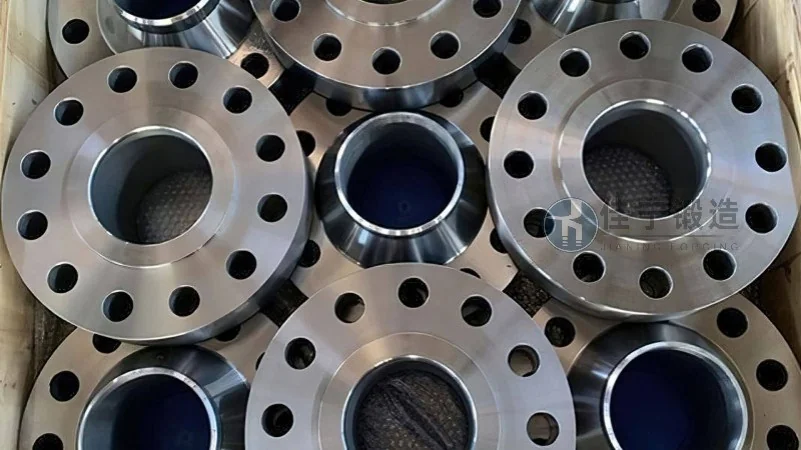

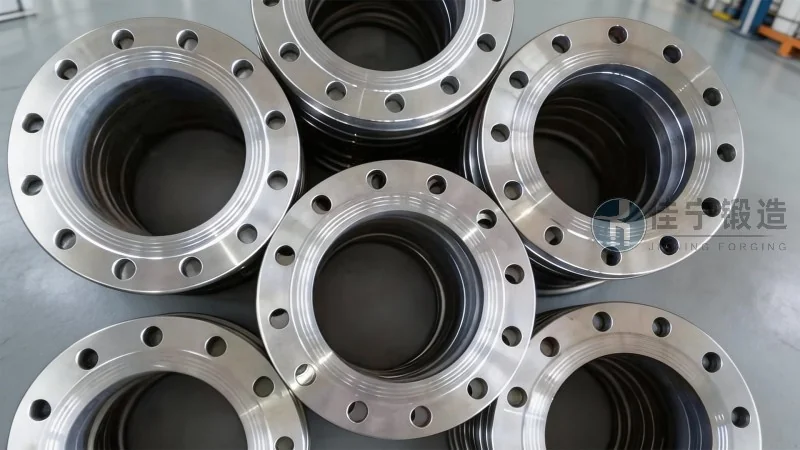

DN600フランジとは、呼び径が600ミリメートル（約24インチ）の配管接続用フランジを指します。このサイズは大口径領域に分類され、配管系の流量や圧力、温度条件に応じて、各種規格（JIS B 2220、ASME B16.5、EN 1092-1など）に基づいた寸法公差、面圧、ボルト穴ピッチが厳密に定められています。具体的には、フランジ外径が約800～900mm、厚さが30～60mm程度（圧力クラスにより変動）、ボルト穴数は12～24穴、使用ボルト径はM30～M48が一般的です。DN600というサイズは、例えば発電所の冷却水主管や製油所の原油ライン、LNG基地の配管など、大量の流体を高速かつ安定して搬送する必要がある場面で多用されます。また、バルブやポンプ、タンクとの接続部にも標準的に採用され、システム全体の信頼性を左右する重要なインターフェースです。
なお、DN600フランジは単にサイズが大きいだけでなく、その質量も大きいため、取り扱いや溶接、ボルト締め付け時の施工管理が特に重要です。例えば、JIS 10K規格のDN600フランジ（平座・ソケット溶接タイプ）の場合、1枚あたりの質量は約80～120kgに達します。このため、現場での吊り上げ作業や仮付け溶接時の位置決めには、専用の治具や安全な作業計画が必要です。また、フランジ面の平坦度や表面粗さは、ガスケットの密封性能に直結するため、JIS B 2220では面粗さが6.3S以下に規定されているケースが多く、加工精度への要求は極めて高いといえます。
DN600サイズのフランジには、接続方式やシール面形状によっていくつかの代表的なタイプがあります。それぞれに適した用途があり、設計段階での適切な選定がシステムの長期信頼性を左右します。
選定に当たっては、設計圧力、設計温度、流体の腐食性、施工性、メンテナンス頻度、コストを総合的に評価する必要があります。特にDN600のような大口径では、材料コストと加工コストが小さくないため、ライフサイクルコストを考慮した選定が求められます。
DN600フランジの材質は、使用環境に応じて炭素鋼、合金鋼、ステンレス鋼、さらには特殊合金（インコネル、ハステロイ、チタンなど）が選ばれます。最も一般的なのはJIS G3454に準拠したSTPG370またはSTPG410相当の炭素鋼（ASTM A105相当）で、一般の水・蒸気・油系配管に幅広く使われます。一方、海水や塩素イオンを含む環境では、耐食性に優れたASTM A182 F304/F316（SUS304/SUS316）が標準的です。高温高圧の過酷な条件下では低合金鋼（ASTM A182 F11/F22）や、更に高強度なASTM A182 F91（9Cr-1Mo-V）が採用され、耐クリープ性と耐水素脆性が重視されます。
製造プロセスにおいて、佳寧鍛造は熱間鍛造と精密機械加工の一貫生産体制を強みとしています。熱間鍛造では、鋼塊を1200℃前後に加熱し、プレス機で何段階にもわたり加圧成形することで、金属組織を緻密化し、流線を連続的に保持します。このプロセスにより、鋳造材に比べて強度・靭性・耐疲労性が大幅に向上し、内部欠陥（引け巣、ガス巻き込み）の発生リスクを極限まで低減できます。特にDN600のような大型フランジでは、鍛造比（加工率）を適切に確保することが重要で、佳寧鍛造ではシミュレーション技術を活用して最適な鍛造工程を設計しています。
鍛造後は、焼ならし、焼き入れ・焼戻しなどの熱処理を施し、機械的特性を確保します。例えば、ASTM A105材の場合は、ノルマライジング（焼ならし）により結晶粒を微細化し、引張強さ485MPa以上、降伏点250MPa以上を達成します。その後、旋盤や中ぐり盤を用いて高精度な加工を行い、JISやASME規格の厳しい公差をクリアします。全ての製品は、超音波探傷試験（UT）、磁粉探傷試験（MT）、液体浸透探傷試験（PT）などの非破壊検査を実施し、品質を保証しています。
世界的なカーボンニュートラルへの移行に伴い、水素エネルギーやCCUS（二酸化炭素回収・貯留）関連のプラント建設が活発化しています。これらの分野では、高圧水素や超臨界CO2を扱うため、DN600クラスの大口径フランジに対する要求が従来以上に厳しくなっています。具体的には、水素脆化対策として、オーステナイト系ステンレス鋼やニッケル基合金の採用が増加し、フランジの面圧管理や微細な表面仕上げの重要性が高まっています。また、2025～2026年にかけて、国際規格（ISO、ASME）の改訂が予定されており、特に高温・高圧下でのフランジ強度評価手法（EN 1591やASME PCC-1ベース）の見直しが進んでいます。
さらに、IoTやデジタルツイン技術の進展により、フランジ締結部のリアルタイム監視システム（ボルト軸力計測、ガスケット漏洩検知）が実用段階に入りつつあります。DN600フランジのようにボルト本数が多く、均一な締め付け管理が難しい部位では、油圧式ボルトテンショナーと併用したスマート締結システムの導入が進んでいます。佳寧鍛造では、こうした最新技術動向を踏まえ、顧客の要求仕様に応じたカスタム設計・加工にも柔軟に対応しており、例えば水素パイロットプラント向けのDN600高圧フランジを、短納期で納入した実績があります。
大口径フランジの施工で最も重要なのは、ボルト締め付けの均一性と管理です。DN600ではボルト本数が20本前後に及ぶため、手動トルクレンチだけではばらつきが生じやすく、油圧式テンショナーを用いた多軸同時締め付けが推奨されます。締め付け手順として、対角線上に3～4回に分けてトルクを漸増させる「クロスパターン法」が標準的です。また、ガスケットの選定も重要で、DN600ではスパイラルワウンドガスケット（SWG）やメタルジャケットガスケット（Kammprofile）がよく使われます。面圧分布を均一にするため、フランジ面の平坦度は0.1mm/m以内に抑える必要があり、佳寧鍛造では出荷前に三次元測定機による全数検査を実施しています。
施工後も、定期的なボルト軸力の再確認（リトルク）が漏洩防止に効果的です。特に高温配管では、熱サイクルによりボルトが緩みやすいため、運転開始後24時間、1週間、1ヶ月のタイミングでの再締め付けが推奨されます。メンテナンス時には、フランジ面の傷や腐食をチェックし、必要に応じてシール面の再加工（オンステート加工）を行います。こうした現場ノウハウの蓄積こそが、佳寧鍛造が多くのプラントエンジニアリング会社から信頼を得ている理由の一つです。
佳寧鍛造は、鍛造業界で培った高度な加工技術と厳格な品質管理体制により、DN600フランジをはじめとする大口径・高強度フランジ製品を安定供給しています。工場には、2500トン級の大型プレス機とCNC精密加工設備を備え、素材の段階から最終製品まで一貫して手がけることで、トレーサビリティを徹底しています。さらに、社内試験室では万能試験機、硬さ計、金属組織顕微鏡、非破壊検査機器を完備し、JIS、ASME、ISOなどの国際規格に準拠した性能検証を常に行っています。例えば、ある火力発電所向けに納入したDN600合金鋼フランジでは、高温クリープ試験と水素雰囲気下での評価をクリアし、20年以上の長期使用実績が報告されています。
また、顧客の多様なニーズに応えるため、標準品に加えて、特殊形状・特殊材質の受注生産にも積極的です。設計段階からエンジニアが参画し、CAE解析により応力集中を回避した形状提案を行い、納期・コスト・性能の最適バランスを追求します。国際的なプロジェクトにも対応可能な英語・中国語の技術サポート体制を整えており、海外の規格認証（PED、ASME Uマーク、CRNなど）にも柔軟に対応可能です。
DN600フランジの選定や設計、施工でお困りの際は、専門スタッフが実務経験に基づいたアドバイスを提供いたします。お気軽にご相談ください。（咨询热线：176 9623 6479）
DN600フランジは、プラント設備の中核をなす重要な接続部品であり、その品質と性能はシステム全体の安全性と稼働率に直結します。本記事では、サイズ特性、タイプ選定、材質と製造プロセス、業界動向、施工管理のポイントまで幅広く解説しました。今後、水素社会の進展や脱炭素関連投資の拡大に伴い、DN600クラスの大口径フランジには、より高強度・高耐食性・高密封性が求められるようになります。佳寧鍛造は、長年の鍛造技術と最新のデジタル製造技術を融合させ、お客様の課題解決に貢献してまいります。信頼性の高いフランジ製品をお探しなら、ぜひ技術的なご相談からお気軽にどうぞ。
