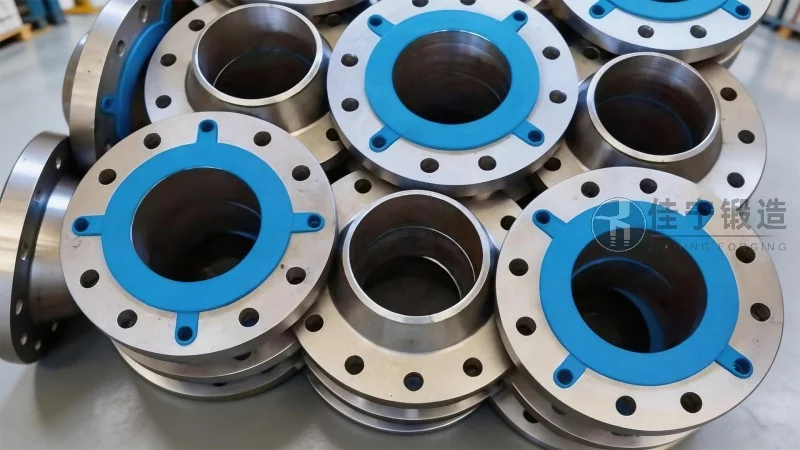

DN3200フランジ製品の紹介と中核的利点

DN3200フランジは、大径配管システムにおいて重要な役割を担う接続部品であり、石油化学、電力、水処理、海洋プラットフォームなどの分野で幅広く採用されています。近年、プラント設備の大型化・高効率化が進む中、DN3200クラスの大口径フランジへの需要は年々増加しており、特に2026年以降の市場では、高圧・高温環境下での信頼性と長寿命性能がますます重視される傾向にあります。こうした背景から、フランジの設計・製造には高度な技術力と品質管理体制が求められており、単なる機械部品としてではなく、プラント全体の安全性や稼働率に直結する重要部材として位置づけられています。

本稿では、DN3200フランジの基本仕様や選定基準、製造工程における品質管理のポイントを詳しく解説するとともに、佳寧鍛造が提供するDN3200フランジ製品の中核的な利点について、具体的なデータや事例を交えながらご紹介します。当社は長年にわたり鍛造フランジの専門メーカーとして、国内外の大型プロジェクトに製品を供給してきた実績を持ち、特に大口径・高圧仕様の領域で高い評価を得ています。お客様の配管システムの信頼性向上に貢献するため、本記事が設計・調達担当者の皆様にとって有益な情報源となることを目指しています。

DN3200フランジの基本仕様と適用規格

DN3200フランジは、公称径3200mm（約126インチ）に相当する超大口径フランジです。一般的に使用される規格としては、JIS B2220、ASME B16.47シリーズ A/B、EN 1092-1、ISO 7005などが挙げられます。ASME B16.47では、大口径フランジをシリーズA（軽量タイプ）とシリーズB（重量タイプ）に分類しており、DN3200クラスでは主にシリーズBが採用されるケースが多いです。これは、高圧・高負荷が想定される配管系統では、より厚肉で剛性の高い設計が必要となるためです。

材質面では、炭素鋼（A105、A350 LF2）、合金鋼（F11、F22、F91）、ステンレス鋼（F304、F316、F321）などが用途に応じて選定されます。炭素鋼はコストパフォーマンスに優れ、一般的な水・蒸気・空気系に適しています。合金鋼は高温強度と耐クリープ性が求められる石油精製や化学プラントの高温配管に、ステンレス鋼は耐食性が重視される海水淡水化プラントや食品製造ラインなどに採用されます。特に2026年以降の動向として、二酸化炭素回収・貯留（CCUS）や水素エネルギーの普及に伴い、耐水素脆化特性に優れた低合金鋼や特殊ステンレス鋼の需要が拡大すると予測されています。

DN3200フランジに求められる技術要件

DN3200クラスのフランジは、その巨大なサイズゆえに、製造から据付までの各工程で特別な配慮が必要です。まず、鍛造プロセスにおいては、大型鋼塊の内部品質を確保するために、十分な鍛造比を確保し、材料内部の偏析や非金属介在物を低減する技術が求められます。また、熱処理工程では、焼入れ・焼戻しを精密に制御し、均一な機械的特性（引張強さ、降伏点、伸び、衝撃値）を実現しなければなりません。

さらに、シール面の平坦度と表面粗さは、ガスケットの密封性能に直接影響を与えるため、非常に厳しい公差管理が必要です。JISやASME規格では、シール面のうねりや傷に対する許容値が定められており、特に高温・高圧のサービスでは、より高い精度が要求されます。また、ボルト穴のピッチ精度や面取りの均一性も、現場でのボルト締め付け作業の効率と信頼性に影響するため、丁寧な加工が欠かせません。

佳寧鍛造のDN3200フランジ製造プロセス

佳寧鍛造では、DN3200フランジの製造において、素材受入れから最終検査に至るまで、一貫した品質管理体制を構築しています。まず、素材となる鋼塊は、国内外の信頼性の高い製鋼メーカーから調達し、受入時に化学成分分析と超音波探傷検査を実施します。鍛造工程では、5000トン級の大型プレス機を活用し、適切な温度範囲で段階的に成形することで、材料内部の組織を緻密化し、機械的特性を向上させています。

熱処理は、各材質の標準仕様に基づき、最新のコンピュータ制御式炉で実施します。均熱時間や冷却速度を厳密に管理することで、材料の強度と靭性のバランスを最適化しています。また、熱処理後には、硬度測定、引張試験、衝撃試験、硬化深さ測定などを行い、規格値を満たしていることを確認します。その後、機械加工では、大型NC旋盤と多軸加工機を組み合わせ、高精度なシール面加工とボルト穴加工を実現しています。

最終検査工程では、寸法検査（外径、内径、厚さ、ボルト穴位置）、表面粗さ測定、磁粉探傷検査（MT）または浸透探傷検査（PT）を実施し、外観不良や割れがないことを確認します。必要に応じて、第三者検査機関による立ち会い検査や、超音波探傷検査（UT）を追加することも可能です。これにより、お客様に安心してお使いいただける品質を保証しています。

DN3200フランジの中核的利点

佳寧鍛造のDN3200フランジは、以下のような中核的な利点を持っています。

• 高い信頼性と安全性：厳格な素材管理と鍛造プロセスにより、内部欠陥のない均質な製品を実現。高圧・高温・低温などの過酷な環境下でも安定した性能を発揮します。
• 豊富なサイズ・材質対応：JIS、ASME、EN、ISOなど主要規格に対応。また、お客様の特殊な要求に応じて、非標準サイズや特殊合金（ハステロイ、インコネルなど）のフランジも製作可能です。
• 短納期・安定供給：自社工場内で鍛造から機械加工、検査まで一貫生産しているため、工程間の調整がスムーズで、リードタイムを短縮できます。また、主要材質については常時在庫を確保しており、緊急のプロジェクトにも柔軟に対応します。
• コストパフォーマンス：大型鍛造設備の効率的な運用と、熟練技術者による歩留まりの高い加工技術により、競争力のある価格を実現しています。数量割引や長期契約にも対応可能です。

例えば、ある石油精製プラント向けに納入したDN3200、ASME B16.47シリーズB、材質F22のフランジでは、お客様の厳しい超音波探傷基準（ASTM A388相当）をクリアし、現場での据付もスムーズに行われた実績があります。また、国内の火力発電所向けの冷却水配管用DN3200フランジでは、耐食性が要求されるため、F316Lステンレス鋼を採用。長期間の運用後も問題なく稼働しており、メンテナンスコストの削減に貢献しています。

選定時の注意点とメンテナンスのポイント

DN3200フランジを選定する際には、使用環境（温度、圧力、流体の種類）に加えて、配管支持方法や熱伸びへの対応も考慮する必要があります。大口径フランジは配管からの荷重が大きくなるため、フランジの厚さや材質の選定を誤ると、ボルトの緩みやガスケット漏れの原因となります。また、据付時には、ガスケットの種類（平ガスケット、渦巻きガスケット、メタルガスケットなど）と締付トルク管理が重要です。当社では、お客様のシステムに最適な組み合わせをご提案するとともに、技術サポートも提供しております。

メンテナンス面では、定期的な外観点検と、必要に応じてシール面の再加工やボルトの増締めを行うことで、長期間にわたる信頼性を維持できます。特に高温・高圧のサービスでは、クリープ変形や熱疲労による劣化が進行する可能性があるため、定期的な非破壊検査を推奨しています。

今後の市場動向と佳寧鍛造の取り組み

2026年以降、世界的にインフラ投資が拡大する中で、特にアジア地域における石油化学プラントやLNGターミナルの新設・増設プロジェクトが活発化しています。また、欧州や北米では、老朽化したプラントの設備更新需要が高まっており、大口径フランジの需要は堅調に推移する見込みです。さらに、カーボンニュートラルへの対応として、水素輸送・貯蔵設備向けの大口径配管用フランジの需要も新たに発生しています。

佳寧鍛造では、これらの市場ニーズに応えるため、新しい材質の研究開発や、さらなる大型製品への対応力を強化しています。例えば、水素環境下での使用に適した低合金鋼（ASTM A182 F22Vなど）のフランジ開発や、高圧水素ガスシール性を向上させるシール面加工技術の改良など、技術的な挑戦を続けています。また、生産設備のデジタル化（IoTによる工程管理、AIを用いた品質予測）も進めており、より安定した品質と短納期を実現する体制を整えています。

フランジの選定・調達に関するご相談、あるいは技術的なご質問がございましたら、ぜひ当社の専門スタッフにお問い合わせください。お客様のプロジェクトに最適なソリューションを提案いたします。
