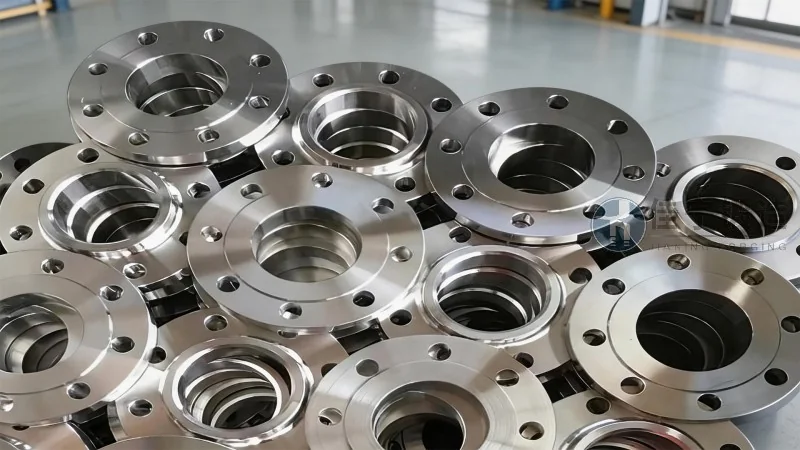

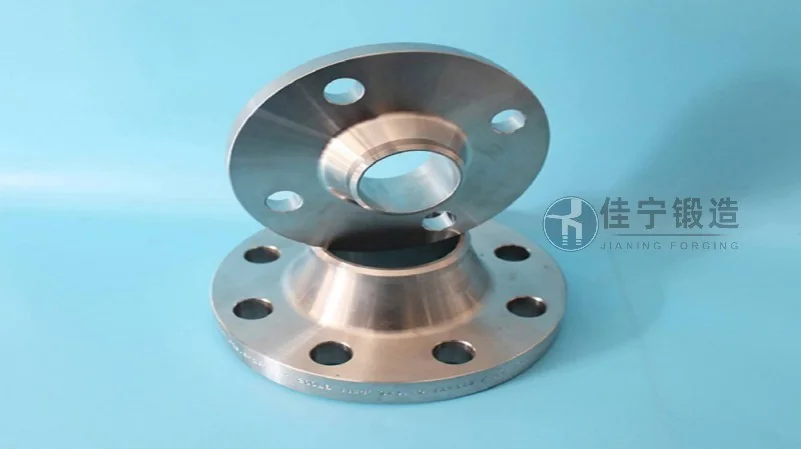

平面突合せ溶接管フランジの概要と主な特徴

平面突合せ溶接管フランジは、配管システムにおいて重要な接続部品として、石油化学、発電所、船舶、食品加工、医薬品製造など、多岐にわたる産業分野で採用されています。本稿では、このフランジの基本構造から設計上の要点、材質特性、施工時の注意点、さらには市場動向に至るまで、実務に直結する情報を体系的に解説します。特に、溶接による一体化が求められる過酷な環境下での信頼性向上に寄与する技術的な特徴を掘り下げ、選定・導入時の判断基準を明確にします。

平面突合せ溶接管フランジとは

平面突合せ溶接管フランジ（Flat Face Butt Weld Flange）は、配管端部を突き合わせて溶接するタイプのフランジです。一般的なスリップオンフランジやネック付きフランジとは異なり、フランジの内径と配管の外径が一致するよう設計されており、溶接後に内部に段差が生じないことが最大の特徴です。これにより、流体の流れがスムーズになり、乱流や圧力損失の低減に寄与します。また、溶接部の応力集中が少なく、繰り返し荷重や熱膨張・収縮に対する耐久性が高いため、高圧・高温環境や振動が発生するラインで多用されます。

平面突合せ溶接管フランジは、JIS B 2220、ANSI B16.5、ASME B16.47など、国際規格に準拠して製造されます。規格ごとに压力レーティング（150LB、300LB、600LB、900LB、1500LB、2500LBなど）や寸法許容差が定められており、使用条件に応じた適切な規格選びがシステム全体の安全性を左右します。例えば、火力発電所の蒸気ラインでは600LB以上の高圧仕様が一般的であり、化学プラントの腐食性流体ラインでは材質選定とともに溶接施工管理が極めて重要です。

構造設計と材質の選択基準

平面突合せ溶接管フランジの設計において最も重視されるのは、溶接部の強度とシール性の両立です。フランジ面は平面加工されており、ガスケットとの接触面が均一であるため、ボルト締結時に偏荷重が生じにくいという利点があります。ただし、平面であるがゆえに、ガスケットの選定ミスや締付トルクの不適切さが漏れ原因となるケースも報告されており、経験豊富な設計者が関与することが望まれます。

材質面では、炭素鋼（ASTM A105、JIS SFVC 2Aなど）、ステンレス鋼（ASTM A182 F304/F316、JIS SUS304/SUS316）、合金鋼（ASTM A182 F11/F22）、さらには二相ステンレスやニッケル基合金まで幅広いラインナップが用意されています。2026年の市場動向を踏まえると、水素エネルギー関連設備や半導体製造装置向けに、高耐食性・高純度を要求される超低炭素ステンレスや特殊合金の需要が拡大しています。例えば、水素貯蔵タンクの配管には、水素脆化に強い低合金鋼やオーステナイト系ステンレスが選ばれる傾向にあります。

また、耐熱性が要求される高温配管では、クリープ強度を考慮した材質選定が不可欠です。一般的に、400℃以下では炭素鋼が使用可能ですが、500℃を超える環境では9Cr-1Mo鋼やステンレス系の耐熱鋼が推奨されます。平面突合せ溶接管フランジは溶接熱影響部が比較的小さいため、材質の特性を活かしやすいというメリットがあります。

施工技術と品質管理のポイント

平面突合せ溶接管フランジの導入効果を最大限引き出すには、施工段階での品質管理が欠かせません。溶接前に、フランジ端面と配管端部の面取り（ベベル加工）を正確に行い、ルートギャップを均一に保つことが基本です。溶接方法としては、TIG溶接（GTAW）が初層に用いられ、後層は被覆アーク溶接（SMAW）やガスメタルアーク溶接（GMAW）を併用するのが一般的です。

溶接後は、溶接金属部の非破壊検査（RT、UT、MT、PT）を実施し、内部欠陥や表面割れの有無を確認します。特に、高圧ガス取扱配管や危険物配管では、100%の放射線透過検査が法令で義務付けられているケースが多いため、施工計画の段階で検査スケジュールを組み込んでおく必要があります。さらに、溶接後の後熱処理（PWHT: Post Weld Heat Treatment）は、残留応力の除去と材質の靭性回復に有効であり、板厚が大きい場合や合金鋼を使用する場合には必須となります。

実績として、佳寧鍛造では、東南アジアの石油精製プラント向けに平面突合せ溶接管フランジを納入した事例があります（咨询热线：176 9623 6479）。この案件では、高温高圧の水素ガスライン用として、ASTM A182 F22材を使用し、溶接部の硬さ管理を徹底しました。施工後の圧力テストでは、漏れや異常は一切確認されず、現在も安定稼働中です。

市場動向と選定の実務的アドバイス

2025年から2026年にかけて、グローバルなエネルギー転換とインフラ老朽化対策により、配管用フランジの需要は堅調に推移しています。特に、CCUS（Carbon Capture, Utilization and Storage）関連設備や洋上風力発電のサブ構造配管など、新たな用途での採用が増加しています。これらの分野では、高い耐疲労性と溶接性が求められるため、平面突合せ溶接管フランジの優位性が再評価されています。

選定時には、以下の3つを軸に検討することを推奨します。

• 使用圧力と温度：設計圧力が6.9MPa以上、設計温度が400℃を超える場合は、溶接部の応力解析を実施した上でフランジの厚さや材質を決定する。平面突合せ溶接管フランジは、DIN EN 1092-1などの欧州規格も参考にするとよい。
• 流体の特性：腐食性の高い流体には、ステンレスまたは特殊合金を採用し、フランジ面の表面粗さをRa 3.2μm以下に仕上げる。また、ガスケットの材質（PTFE、膨張黒鉛、メタルジャケットなど）との組み合わせも重要。
• 施工環境とメンテナンス性：狭隘な場所や高所作業では、フランジの重量や溶接アクセス性が問題となる。平面突合せ溶接管フランジは比較的コンパクトな設計が可能であり、既存配管の改造工事でも施工しやすい。

佳寧鍛造の技術力とサポート体制

佳寧鍛造は、30年以上にわたって鍛造フランジの専門メーカーとして、国内外のプラントエンジニアリング会社やエンドユーザーに製品を提供してきました。自社工場内で一貫生産を行っており、材料試験から機械加工、熱処理、非破壊検査までを内製化している点が強みです。これにより、短納期対応と品質の安定性を両立しています。

特に平面突合せ溶接管フランジにおいては、独自の鍛造技術により結晶粒度を均一化し、機械的特性のばらつきを低減しています。また、3Dモデルを用いた事前干渉チェックや、溶接施工要領書（WPS）の作成支援など、設計段階からの技術サポートを提供しています。

さらに、2026年には新たな試験設備として、超音波探傷装置（フェーズドアレイ方式）と高温引張試験機を導入予定であり、より厳しい品質基準に対応可能です。お客様の仕様に合わせたオーダーメイド設計にも柔軟に対応し、グローバルスタンダードに準拠した製品をリーズナブルな価格でお届けします。

今後の技術トレンドと持続可能性への対応

配管フランジ業界では、カーボンニュートラルに向けた取り組みとして、製造プロセスにおけるCO₂排出削減と、製品ライフサイクル全体での環境負荷低減が求められています。平面突合せ溶接管フランジは、溶接部の信頼性が高くメンテナンス頻度を抑えられることから、資源効率の面でも優れています。また、リサイクル性の高い鋼材の使用や、表面処理におけるクロムフリー化成処理への移行も進んでいます。

さらに、デジタル技術の活用により、フランジのトレーサビリティが向上しています。RFIDタグや二次元コードを製品に付与し、製造履歴、検査データ、使用実績をクラウドで一元管理するシステムが普及しつつあります。これにより、プラントオーナーは資産管理の効率化とトラブル発生時の迅速な原因特定が可能になります。

以上の技術動向を踏まえ、平面突合せ溶接管フランジの選定・導入においては、単なる価格比較ではなく、トータルコストと長期信頼性を考慮した意思決定が重要です。専門メーカーと連携し、適切な設計・施工・メンテナンス計画を策定することで、設備の安定稼働と安全確保を実現できます。

ご質問や具体的な案件についてのご相談は、お気軽に専門スタッフまでお問い合わせください。豊富な経験と技術力であらゆるニーズにお応えします。
