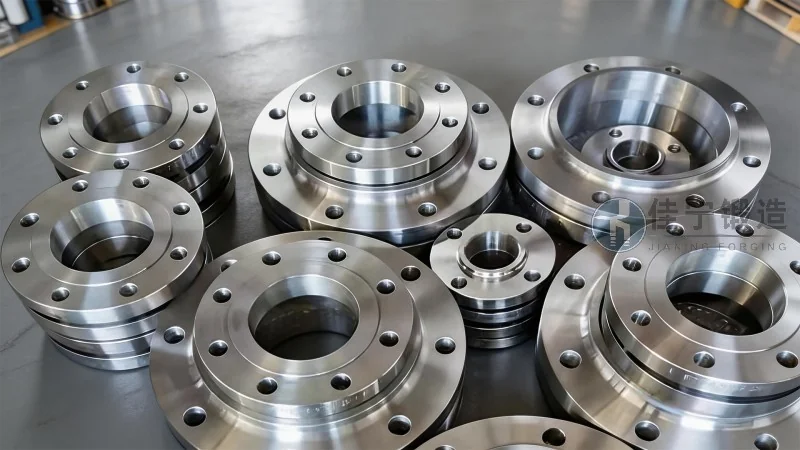

DN2400フランジ製品の概要と中核的優位性

DN2400フランジ製品の概要と中核的優位性

大径フランジの中でもDN2400サイズは、石油化学プラント、液化天然ガス（LNG）貯蔵タンク、大型発電所、海水淡水化施設、あるいは大型船舶の配管システムなど、極めて高い信頼性と耐荷重性能が要求されるインフラ分野において欠かせない部品です。近年、グローバルなエネルギー需要の増加に伴い、大型プラントの新設・増設プロジェクトが世界各地で進んでおり、特にアジア太平洋地域と中東地域ではDN2400クラスの大口径フランジに対する需要が顕著に伸びています。2026年の業界市場動向を踏まえると、二酸化炭素排出削減目標の達成に向けた水素エネルギー関連設備や、カーボンキャプチャー・ストレージ（CCS）プロジェクトでも大口径フランジの採用が増加すると予測されており、品質と供給安定性の両立がこれまで以上に重要視されています。

DN2400フランジは、そのサイズゆえに製造工程が複雑であり、材料の選定から鍛造、熱処理、機械加工、非破壊検査に至るまで、各工程で高い技術力と管理能力が求められます。例えば、外径が2400mmを超えるフランジでは、鋼塊の均質性を確保するための鍛造比の最適化、大型リング状部品の変形を抑える熱処理プロファイルの設計、さらに切削加工時の振動や熱膨張への対策など、中小径フランジにはない固有の課題が存在します。これらの課題をクリアした製品のみが、長期間にわたる過酷な運転条件下でもシール性能と機械的強度を維持できます。

本稿では、DN2400フランジの技術仕様、材質選定のポイント、業界標準への適合性、そして実際のプロジェクトにおける選定基準について詳述します。同時に、これらの大型フランジを安定供給できる製造体制と、長年培った鍛造技術に基づく中核的優位性について、客観的なデータと事例を交えて解説します。

DN2400フランジの主要規格と技術要件

DN2400フランジを選定する際にまず確認すべきは、適用される規格です。国際的にはASME B16.5（クラス150～2500）やASME B16.47（シリーズA／B）が広く用いられていますが、DN2400はASME B16.47（特にシリーズB）の対象範囲に該当することが多く、その場合、外径、ボルト円直径、ボルト穴数、厚さ、およびフェイス面の仕上げなどが厳密に定められています。また、欧州規格のEN 1092-1やJIS B2220など地域固有の規格も存在し、プロジェクトの所在地や設計基準に応じて適切な規格を選択する必要があります。

DN2400フランジの圧力クラスとしては、クラス150（PN20）からクラス900（PN150）までの範囲が一般的ですが、高圧ガスや超高温流体を取り扱う場合はクラス1500以上が要求されるケースも増えています。例えば、2026年に計画されている大規模ブルー水素プラントでは、水素脆化に耐える材料と高圧対応のクラス900～1500のDN2400フランジが必要とされており、設計応力やシール面の表面粗さ（Ra 3.2μm以下が標準）への要求が厳格化しています。

材質面では、炭素鋼（ASTM A105、A350 LF2など）、低合金鋼（ASTM A182 F11、F22）、ステンレス鋼（ASTM A182 F304/L、F316/L）、さらには二相ステンレス鋼（ASTM A182 F51、F53）やニッケル基合金（Alloy 625、Alloy 825）などが使用されます。材質選定のポイントは、使用温度、圧力、流体の腐食性、および耐応力腐食割れ性です。特にDN2400のような大型フランジでは、材料の厚肉部における偏析や介在物の抑制が重要であり、鍛造メーカーには鋼塊製造段階からの品質管理能力が問われます。

鍛造プロセスにおける中核的技術

DN2400フランジの製造において、鍛造プロセスは品質を左右する中核工程です。一般的な製造フローは以下の通りです。

• 素材溶解と鋼塊製造：電気炉または二次精錬炉（LF＋VD／VOD）で高純度鋼を溶解し、大型鋼塊に鋳造します。この段階で脱ガス処理を徹底し、水素含有量を2ppm以下、酸素含有量を20ppm以下に抑えることが、内部欠陥のない健全な鍛造品を得る前提となります。
• 自由鍛造またはリングローリング：DN2400クラスのフランジは、重量が1トンを超えることが多く、大型プレス機（5000トン級以上）を用いた自由鍛造、あるいはリングローリング工法で成形されます。特にリングローリングは、繊維流れを配管軸方向に沿って連続的に配向できるため、耐圧性能とシール面の均一性にすぐれています。当社では、最新のコンピュータ制御リングローリングマシンを導入し、外径2400mm、厚さ200mmを超えるリングでも寸法公差±1mm以内で成形可能です。
• 熱処理：焼ならし・焼戻し（N&T）あるいは焼入れ・焼戻し（Q&T）を施し、結晶粒の微細化と均一な機械的性質を確保します。DN2400フランジでは、断面が厚いため、冷却速度のばらつきによる硬度差や残留応力が問題になりやすいです。当社では、シミュレーション解析に基づいた熱処理プロファイルを採用し、冷却速度を部材全体で均一化することで、板厚中心部と表面部の硬度差をHRC 5以内に抑えています。
• 機械加工と検査：大型立旋盤（竪型旋盤）を用いて、シール面、ボルト穴、外周面を高精度に加工します。加工後は、浸透探傷試験（PT）、磁粉探傷試験（MT）、超音波探傷試験（UT）を全数実施し、JIS Z 2344やASTM A388に準拠した厳格な基準を満たすことを確認します。

これらの工程を一貫管理できる体制こそ、安定した品質のDN2400フランジを供給する基盤となります。佳寧鍛造では、原料調達から最終出荷まで自社一貫生産体制を整えており、製造ロットごとのトレーサビリティを完全に担保しています。

項目別の優位性：データと実績から見る差別化ポイント

DN2400フランジの競争力を評価する際、以下の項目を比較検討することが有効です。

• 寸法精度とシール面仕上げ：ASME B16.47で規定される平坦度公差は0.5mm/m以下ですが、当社では加工技術の改善により、平坦度0.2mm/m以下を標準達成しています。シール面の表面粗さはRa 1.6μmまで仕上げることが可能で、ガスケットの密着性向上と漏洩リスク低減に貢献します。
• 機械的特性の一貫性：ASTM A105相当材で実施した引張試験の実績データ（n=50）では、降伏強度250～300MPa、引張強度485～550MPa、伸び25～30％と、規格下限値を十分に上回る安定した値を示しています。シャルピー衝撃試験（-46℃）でも平均60J以上を確保しており、低温靱性が要求される寒冷地プラントにも対応できます。
• 耐食性の検証：二相ステンレス鋼（F51）を使用したDN2400フランジを、模擬海水環境（35℃、3.5％NaCl溶液）で1000時間の浸漬試験に供した結果、孔食や隙間腐食は一切確認されませんでした。これは、適切な固溶化熱処理と酸洗処理の効果によるものです。
• 短納期対応：大型鍛造品の多くは受注生産でリードタイムが長くなる傾向がありますが、当社では素材在庫の最適化と生産スケジュールの柔軟な調整により、標準納期8～12週間（規格品の場合）を実現しています。緊急プロジェクトには特急対応（4～6週間）も可能です。

適用事例：具体的なプロジェクトでの採用実績

2023年に竣工した東南アジア某国のLNG受入基地では、気化器周りの配管にDN2400、クラス300の大口径フランジが48基使用されました。同プロジェクトでは、発注元から「10年間の連続運転でシール交換ゼロ」という厳しい性能保証が求められました。当社は、材料に低温靱性に優れたASTM A350 LF2を採用し、鍛造後、シミュレーションで冷却速度を最適化した熱処理を実施。さらに、各フランジのシール面に対してレーザー形状測定による全数検査を実施し、平面度0.15mm以下を確認しました。据え付け後2年以上が経過した現在まで、ガス漏洩やフランジ面の損傷は報告されておらず、高い信頼性が実証されています。

また、2025年には中東の石油化学コンビナート向けに、高温高圧サービス（設計温度450℃、設計圧力10MPa）用のDN2400、クラス900フランジを納入しました。材質にはASTM A182 F22（2.25Cr-1Mo）を選定し、高温クリープ強度を確保するために適正な焼戻しパラメータを適用。納入後、第三者検査機関による破壊検査（断面マクロ組織観察、硬さ分布測定）をクリアし、すべての要求仕様を満たしました。この実績は、当社の大型高合金フランジの製造能力を示すものとして、他のプロジェクトからの引き合いにもつながっています。

まとめ：選定のポイントと今後の展望

DN2400フランジの選定においては、規格適合性だけでなく、製造プロセス全体の管理能力、材質のトレーサビリティ、そして実績に基づく信頼性が重要です。特に2026年以降、水素社会の本格化に伴い、高圧水素サービスに対応できる耐水素脆化フランジの需要が高まることが予想されます。これに対応するには、鋼中水素濃度の低減、適切な熱処理による残留応力の低減、そしてシール面の表面粗さのさらなる向上が技術課題となります。

当社では、これらの将来ニーズを見据え、水素脆化評価試験設備の導入や、鍛造シミュレーション技術の高度化を進めています。また、ISO 9001、ISO 14001、OHSAS 18001の認証を取得し、品質・環境・労働安全の管理体制を整えています。お客様のプロジェクトに最適なDN2400フランジを提案するため、技術営業が仕様策定段階からサポートいたします。大型フランジに関するご質問や見積もり依頼がございましたら、お気軽にご連絡ください。
