アルミニウム角形鍛造品は、近年の軽量化と高強度化が求められる産業分野において、極めて重要な位置を占めています。自動車産業、航空宇宙、産業機械、ロボティクス、さらには半導体製造装置に至るまで、その適用範囲は拡大の一途をたどっています。とりわけ2026年に向けた市場動向として、電気自動車（EV）のさらなる普及や水素インフラの整備に伴い、アルミニウム鍛造部品への需要は年率で安定した成長が見込まれています。従来の鋳造品や押出し材と比較して、鍛造品は結晶組織が緻密で機械的特性に優れるため、繰り返し荷重や高温環境下での信頼性が格段に高いという特長を持ちます。本稿では、アルミニウム角形鍛造品の製品概要と、その中核的な優位性について、技術的な視点から詳しく解説します。あわせて、当社佳寧鍛造が長年にわたり培ってきた鍛造技術と実績を基に、実際の適用事例や選定のポイントを紹介することで、読者の皆様が最適な部品選びを行うための一助となることを目指します。

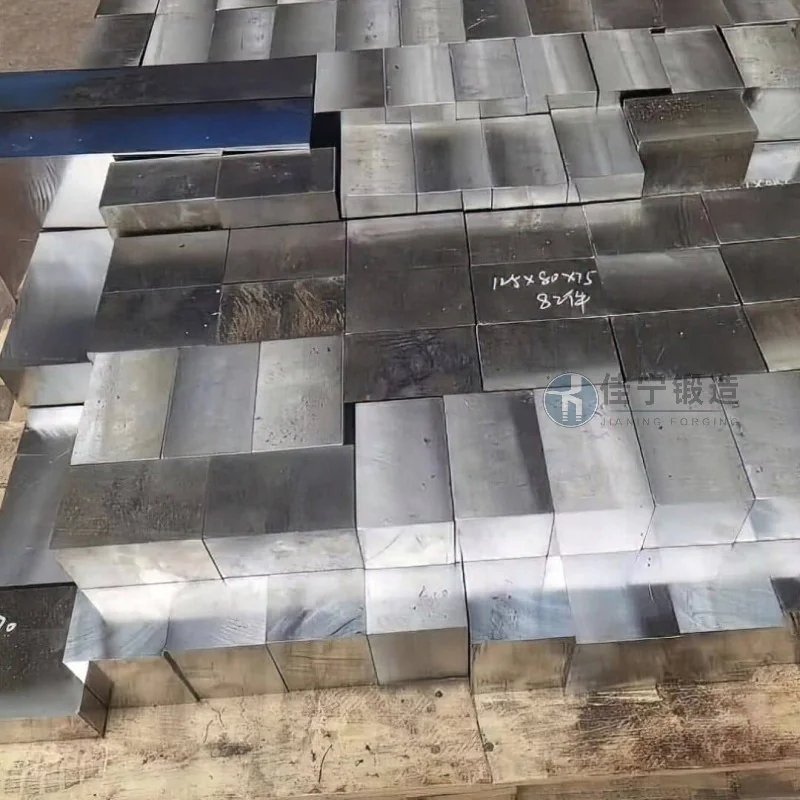

アルミニウム角形鍛造品とは、アルミニウム合金のビレット（素材）を金型内でプレスまたはハンマーで叩いて成形し、角形（正方形、長方形、またはそれに類する断面形状）に仕上げた部品の総称です。一般的な製造プロセスは、素材加熱→予備成形→本鍛造→トリミング→熱処理→表面処理の順に進みます。加熱温度は合金種により異なりますが、6061合金では約450～500℃、7075合金では約400～450℃が標準的です。鍛造比率（断面減少率）は3～5倍程度が多く、これにより素材内部の鋳造欠陥が圧着され、繊維状の金属組織（フローパターン）が形成されます。この組織が外力に対して高い耐性を発揮するため、機械的強度や疲労寿命が飛躍的に向上します。角形形状の特長として、円形断面と比べて設置スペースの有効活用が可能であり、特にフランジ部やブラケット、ベースプレートなどの部品に適しています。また、角形のコーナー部には適切なR（曲率半径）を設けることで応力集中を緩和し、割れや変形を防止する設計が行われます。表面は通常、黒皮（鍛造スケール）を除去するためにショットブラストや酸洗が施され、さらに必要に応じて陽極酸化処理（アルマイト）や塗装が追加されます。これにより耐食性や耐摩耗性が向上し、過酷な使用環境でも長期にわたり安定した性能を維持できます。
アルミニウム角形鍛造品の中核的な優位性は、多岐にわたります。第一に、比強度（強度／密度）の高さです。アルミニウム合金自体が鉄鋼の約3分の1の密度でありながら、適切な熱処理（T6処理など）により引張強度350MPa以上を達成できるため、同じ強度を求める場合に部品重量を大幅に削減できます。第二に、金属組織の緻密さによる信頼性です。鍛造により内部の気孔や偏析が排除され、均一で微細な結晶粒が得られるため、衝撃荷重や繰り返し応力に対する耐性が鋳造品比で30～50％向上することも珍しくありません。第三に、寸法精度の高さです。最新の精密鍛造技術では、公差±0.1mmレベルの製品を量産できるため、後加工の削り代を最小化でき、材料歩留まりと加工コストの低減に貢献します。第四に、表面品質の安定性です。適切な金型設計と潤滑管理により、鍛造ままの表面でも梨地状の均一な仕上がりが得られ、追加の機械加工を省略できるケースもあります。これらの特性は、自動車のサスペンション部品、ロボットアームのジョイント部、半導体製造装置のチャンバー部材など、厳しい安全基準と長寿命が要求される用途において特に価値を発揮します。
当社佳寧鍛造は、アルミニウム鍛造分野において20年以上の実績を有する専門メーカーです。主力設備として、2500トンから5000トンまでの油圧プレス機を複数保有し、大型の角形鍛造品（最大投影面積2000cm²、長さ1200mm）にも対応可能です。金型設計にはCAE解析（鍛造シミュレーション）を積極的に導入し、材料の流動性や金型応力を事前に検証することで、試作回数を削減しながら高品質な製品を安定供給しています。また、自社内に熱処理ラインと材料試験室を完備しており、機械的特性（引張、降伏、伸び、硬さ）および非破壊検査（超音波探傷、磁粉探傷）を全数または抜き取りで実施し、トレーサビリティを確保しています。取扱合金は、6061、6082、7075、2024、7050など汎用から高力系まで幅広く、お客様の要求仕様に応じて最適な合金グレードを提案します。さらに、近年需要が高まる耐食性と溶接性を両立した5083合金での角形鍛造にも対応しており、海洋構造物や船舶部品への展開を進めています。
具体的な導入例として、ある産業用ロボットメーカー様では、従来鋳鉄製だったアームベース部品をアルミニウム角形鍛造品に切り替えました。鋳鉄からアルミニウムへの材料変更に加え、鍛造による高強度化により肉厚を15％削減できた結果、部品重量が約55％低減しました。これによりロボットの可搬重量が向上し、同時に消費電力も削減されました。加工工程では、鍛造品の寸法精度が安定していたため、面削りの削り代を最小限に抑えられ、加工時間が約30％短縮されました。また、別の事例として、建設機械の油圧シリンダー用フランジ部品において、従来の鋼材鍛造からアルミニウム角形鍛造品への置き換えを実施しました。重量低減により機械全体の燃費が改善されたほか、耐食性の向上によりメンテナンス頻度が半減したとの報告を受けています。これらの実績は、当社の技術提案力と品質管理体制があってこそ実現可能であり、お客様の製品競争力向上に直接貢献しています。もしご検討中のプロジェクトがございましたら、まずはお気軽にご相談ください。（咨询热线：176 9623 6479）
2026年に向けて、アルミニウム角形鍛造品を取り巻く市場環境はさらに変化します。まず、電動化の進展に伴い、EV向けバッテリーハウジングやモーターハウジングの需要が拡大しています。これらの部品は、衝突安全性と軽量性を両立するために、高強度かつエネルギー吸収特性に優れた材料が求められます。アルミニウム角形鍛造品は、その緻密な組織により鋳造品よりもエネルギー吸収能が高く、さらに肉厚の最適設計が可能であるため、EVメーカーからの引き合いが増加しています。次に、水素ステーション向けの高圧水素貯蔵タンクのバルブや継手にも、耐水素脆性に優れたアルミニウム鍛造品が採用され始めています。特に7075合金のT73熱処理材は、応力腐食割れに対する耐性が向上しており、安全性が重視される用途に適しています。一方で、課題として、鍛造工程における炭素排出量の削減が挙げられます。加熱炉の電化や再生可能エネルギーの利用、さらにニアネットシェイプ化による材料歩留まり向上への取り組みが、各社で加速しています。当社でも、2025年度までに工場内の電力使用量を2019年比で20％削減する目標を掲げ、設備更新と工程改善を進めております。
アルミニウム角形鍛造品を選定する際に重要なのは、使用環境と要求性能を明確にすることです。例えば、常温での静的強度が重視される場合は6061-T6がコストパフォーマンスに優れます。一方、繰り返し疲労や高応力下での使用が想定される場合には、7075-T73や2024-T351が適しています。耐食性が最優先される海洋環境や化学プラントでは、5083-H111や5052-H112などマグネシウム系合金が推奨されます。また、高温環境（150℃以上）では、アルミニウム合金は強度が低下しやすいため、使用温度範囲を事前に確認し、必要に応じて6061-T6よりも耐熱性の高い2618-T61などの合金も検討すべきです。鍛造形状の面では、角形のコーナーRを小さくしすぎると鍛造時の割れリスクが高まるため、適正なR値（材料厚さの0.5～1倍程度）を設計段階で確保することが肝要です。さらに、後工程の機械加工を考慮した場合、鍛造代（加工代）を0.5～1.5mm程度確保することで、切削後の表面品位が安定します。当社では、これらの選定をサポートする技術資料やCAEシミュレーション結果を提供しておりますので、仕様決定前の段階からご相談いただければ、最適なソリューションをご提案いたします。
アルミニウム角形鍛造品の品質は、材料の受入れ検査から出荷に至るまで一貫した管理体制のもとで保証されます。当社では、素材メーカーから納入されるビレットに対して、化学成分分析（発光分光分析）と機械的特性試験をロットごとに実施し、JIS H 4100やASTM B247などの規格を満たしていることを確認しています。鍛造工程では、金型温度、プレス速度、潤滑条件をリアルタイムでモニタリングし、異常が発生した場合には即座に工程を停止する仕組みを構築しています。熱処理工程では、電気炉を用いた厳格な温度制御（±3℃以内）と、焼入れ時の水温・水質管理を徹底しており、硬度と組織のばらつきを最小限に抑えています。非破壊検査は、超音波探傷（UT）を主要な対象部品（肉厚10mm以上）に実施し、内部欠陥（0.5mm以上の空隙や介在物）を検出します。また、必要に応じてX線CT検査にも対応可能です。出荷前に寸法検査（三次元測定機）と外観検査（目視＋画像検査）を実施し、合格品のみをお客様にお届けします。物流面では、国内主要地域への即日発送体制を整えており、海外への輸出にも対応しています。これらの取り組みにより、お客様の生産ラインへの安定供給と品質リスクの低減を実現しています。
2026年以降のアルミニウム角形鍛造品市場は、さらなる高性能化と環境負荷低減の両立が求められます。特に、リサイクルアルミニウムの活用比率を高めた鍛造材料の開発や、鍛造工程のカーボンフットプリント可視化が重要なテーマとなっています。当社では、産学連携により、リサイクル材を50％以上含みながら6061-T6相当の機械的特性を実現する合金の評価試験を進めており、2025年内の製品化を目指しています。また、デジタルツイン技術を活用した鍛造プロセスの最適化にも着手し、試作回数のさらなる削減と品質予測精度の向上を図っています。これらの技術革新により、お客様に提供する価値をより一層高めてまいります。アルミニウム角形鍛造品のご検討に際しては、ぜひ当社の技術スタッフにご相談ください。熟練のエンジニアが、設計段階から量産に至るまで一貫してサポートいたします。アルミニウム角形鍛造品は、軽量化・高強度・高信頼性を同時に実現するための最適な選択肢です。今後も佳寧鍛造は、お客様のものづくりを支えるパートナーとして、高品質な製品と技術サービスを提供し続けてまいります。
服务热线
微信咨询
回到顶部
