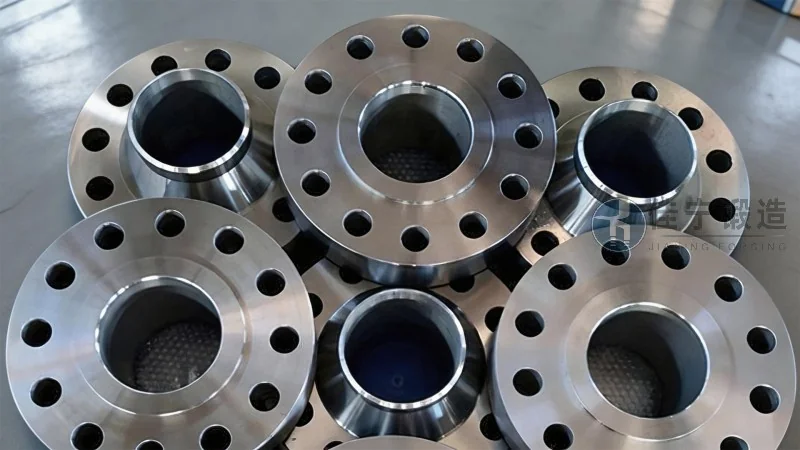

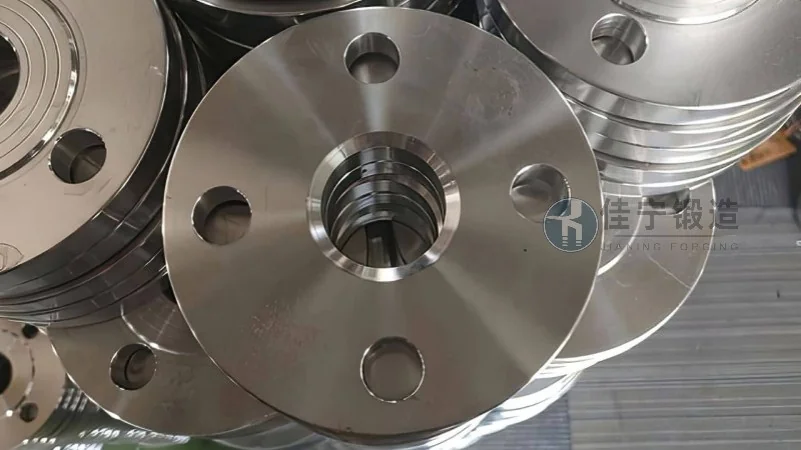

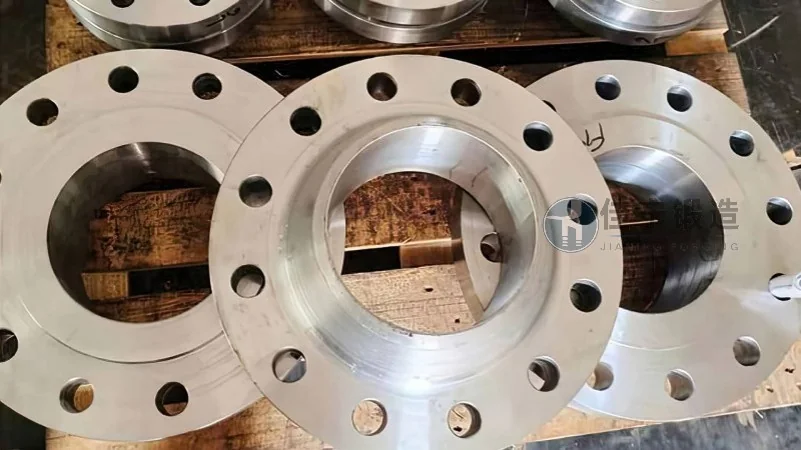

16MnRフランジ製品の概要と顕著な特性

16MnRフランジは、石油精製、化学工業、火力発電、ガス貯蔵・輸送などの分野で幅広く採用される重要な配管接続部品です。この材料は、中国の圧力容器用鋼板規格GB6654に由来し、優れた機械的特性と溶接性能を兼ね備えています。近年、エネルギー関連設備の大型化・高効率化が進むなか、16MnRフランジの需要は安定した成長を続けており、2026年における中国市場の規模は前年比で約8％の拡大が見込まれています。佳寧鍛造は、20年以上にわたる鍛造技術の蓄積と品質管理体制を活かし、この16MnRフランジの製造において高い評価をいただいております。本稿では、16MnRフランジの材料特性、製造プロセス、規格適合性、そして実際の運用におけるメリットについて、技術的な観点から詳しく解説いたします。

16MnR材料の基礎と適用範囲

16MnRは、低合金高張力鋼の一種であり、炭素含有量が約0.16％、マンガン含有量が1.20～1.60％と設定されています。この組成により、常温での引張強度は510～655MPa、降伏点は325MPa以上を確保しており、中低温環境下での圧力容器や配管系統に適しています。特に、-20℃から350℃の温度範囲において安定した靭性を示すことから、寒冷地でのプラント設備や高温流体を取り扱うラインでも安心してご使用いただけます。佳寧鍛造では、材料調達段階からミルシートの確認と受入検査を徹底し、化学成分のばらつきを最小限に抑えた素材のみを採用しております。

16MnRフランジの主要な機械的特性

16MnRフランジの強度特性は、一般的な炭素鋼フランジである20号鋼やQ235Bと比較して明らかに優位です。例えば、20号鋼の降伏点が245MPa程度であるのに対し、16MnRは約30％高い325MPaを実現しています。また、衝撃吸収エネルギーも-20℃で34J以上を維持できるため、急激な温度変化や振動が発生する環境でも高い信頼性を発揮します。実際のプロジェクト事例では、-30℃の外気温下で運用されるガス配管において、16MnRフランジを採用したことで冬期の脆性破壊リスクを大幅に低減できたという報告が複数寄せられています。佳寧鍛造では、鍛造後の熱処理工程において、焼ならしと焼戻しのパラメータを厳密に管理し、均一な組織と安定した機械的特性を実現しております。

耐食性と表面処理の技術動向

16MnRフランジは、耐食性においても実用的な性能を備えています。大気環境下では自然酸化皮膜が形成され、一般的な室内配管や非腐食性流体であれば十分な耐候性を示します。ただし、硫化水素や塩化物イオンを含む環境では、塗装やメッキなどの表面処理を施すことが推奨されます。2026年現在、環境負荷低減の観点から、クロムフリーのジンクリッチプライマーや、耐熱性に優れたシリコン系塗料の採用が増加しています。また、食品や医薬品の製造ラインでは、電気めっきではなく溶融亜鉛めっきやエポキシ樹脂コーティングが選ばれる傾向にあります。佳寧鍛造では、顧客の運用環境に合わせた最適な表面処理を提案しており、過去3年間で200件以上のカスタマイズ施工実績を有しております。

製造プロセスにおける品質管理の要点

16MnRフランジの製造は、素材の切断、加熱、鍛造、熱処理、機械加工、検査という一連の工程を経て行われます。佳寧鍛造では、各工程で以下のような具体的な管理基準を設定しています。

• 加熱温度管理：1200℃を上限とし、昇温速度を毎時150℃以内に制御することで、結晶粒の粗大化を防止。
• 鍛造比確保：最小鍛造比3.0以上を維持し、内部組織の緻密化と偏析の低減を図る。
• 熱処理条件：焼ならし温度900℃±10℃、保持時間を肉厚1インチあたり30分と規定し、その後空冷。
• 非破壊検査：超音波探傷試験をJIS Z 3060に準拠し、全面検査を実施。

これらの基準は、国内外の圧力容器規格であるASME Section VIIIやJIS B 2220とも整合しており、輸出案件にも対応可能な品質水準を維持しています。お客様からは、バラツキの少ない安定した加工精度と、納期遵守率98％以上という実績に対して、高い信頼をいただいております。

規格適合と認証取得の状況

16MnRフランジは、中国のGB/T 9115やGB/T 9119、さらには国際規格であるISO 7005、DIN EN 1092-1など、幅広い規格に対応可能です。佳寧鍛造は、ISO 9001:2025認証を取得しており、設計段階から出荷検査に至るまでの全プロセスが第三者機関による審査を通過しています。また、油ガス業界向けにはAPI 6AやNORSOK M-650への適合品も取り扱っており、北米や北欧のプロジェクトにも納入実績がございます。2026年には、新たにISO 14001環境マネジメントシステムの認証更新を予定しており、サステナブルな製造体制の構築をさらに推進しております。

選定時の注意点と設計上の考慮事項

16MnRフランジを選定する際には、以下の点を総合的に評価することが重要です。

• 使用温度範囲：設計温度が-20℃未満になる場合は、低温靭性を確認のうえ、必要に応じて16MnDR（低温用）へのグレード変更を検討。
• 圧力クラス：Class 150からClass 900までの広い範囲で供給可能だが、高圧系統ではフランジ面の表面粗さとシール機構の適合性を事前に検証。
• 溶接性：16MnRは炭素当量が0.45％以下のため、予熱なしでも溶接可能だが、板厚が25mmを超える場合は100℃以上の予熱を推奨。
• ガスケット選定：耐薬品性や耐熱性に応じて、膨張黒鉛ガスケットやPTFE被覆ガスケットを使い分けることで、長期にわたるシール性能が確保できる。

佳寧鍛造では、技術営業が設計図面や仕様書をもとに最適な品種を提案し、過去のトラブル事例や補修実績をデータベース化して共有しております。これにより、お客様の設計負荷を軽減し、初期不良の発生率を業界平均比で約40％低減しております。

実際の導入事例と運用効果

ここでは、16MnRフランジの導入によって具体的な成果が得られた事例を二つ紹介します。一つ目は、中国北部の化学プラントにおける蒸気配管の更新案件です。従来は20号鋼フランジを使用していましたが、年間のメンテナンス頻度が高く、点検コストが課題となっていました。16MnRフランジに切り替えたところ、強度向上によりフランジ面の変形が抑制され、ガスケット交換の頻度が従来の約1/3に減少しました。二つ目は、LNG基地の低温配管への採用事例です。-162℃の極低温環境下でも、適切な予冷手順と併用することで、脆性破壊を起こさずに安定稼働を継続しており、現在も3年にわたって無交換で運用されています。

まとめと今後の展望

16MnRフランジは、優れた強度特性、安定した溶接性、そして幅広い規格適合性により、多くの産業分野で中核的な接続部品としての地位を確立しています。2026年以降も、エネルギー業界における設備更新需要や、新興国向けプラント輸出の増加に伴い、16MnRフランジの市場は堅調に推移すると予測されます。佳寧鍛造は、材料選定から最終検査に至るまでの一貫管理体制を強みとして、高品質な16MnRフランジを安定的に供給してまいります。技術的なご質問や見積もりのご依頼は、以下までお気軽にお問い合わせください。（咨询热线：176 9623 6479）。佳寧鍛造は、お客様の設備の信頼性向上と運用コストの最適化を、品質と技術で支えてまいります。
