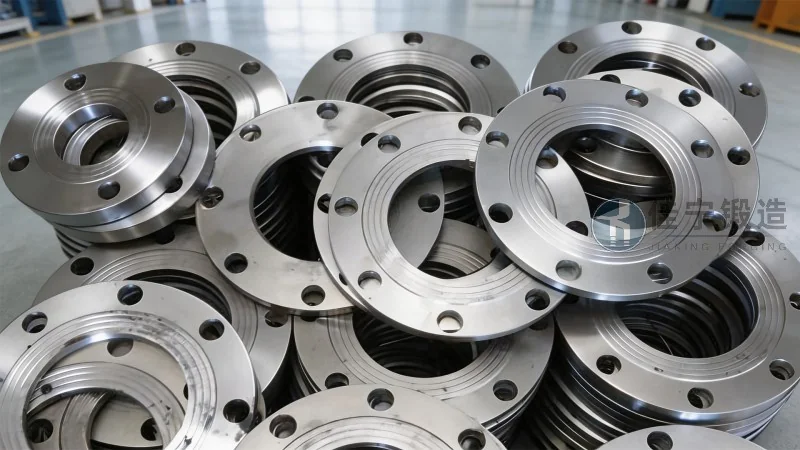

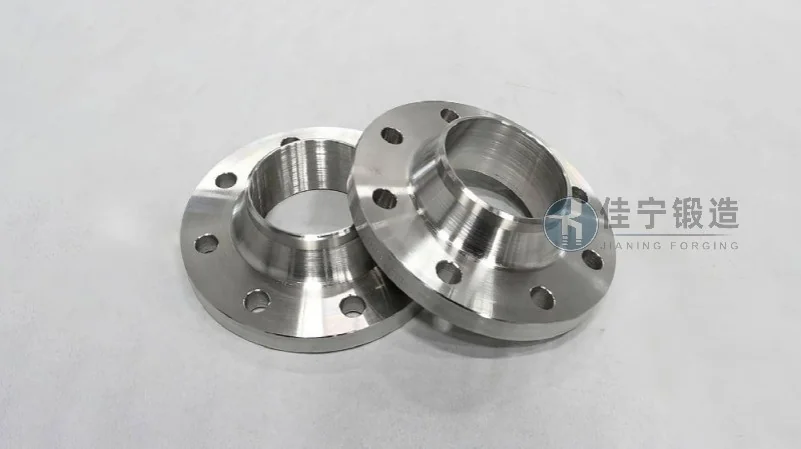

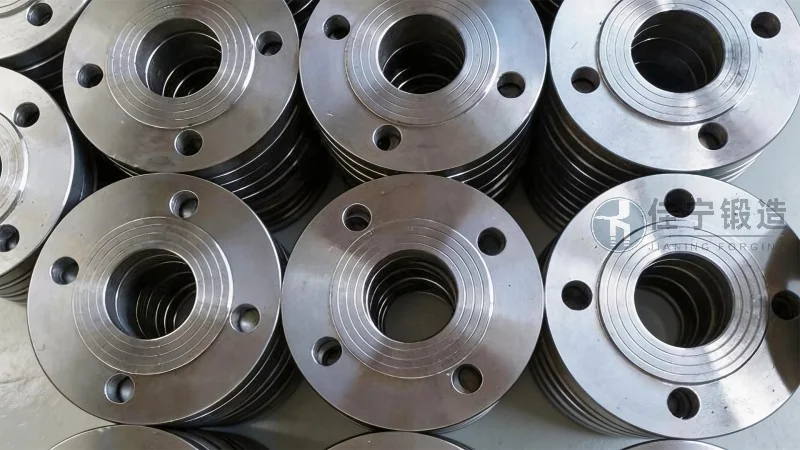

16MnEフランジは、低合金高強度鋼である16MnE材を主要素材として製造される配管接続用部品です。この材料は、中国国家規格GB/T 1591に準拠し、主にMn（マンガン）を添加元素とすることで、優れた強度と靭性を両立しています。16MnEの「E」は、低温衝撃試験における品質グレードを表し、-40℃の環境下でも安定した衝撃吸収性能を発揮することを示しています。産業配管システムにおいて、フランジは配管同士の接続、バルブや機器との結合、メンテナンス時の分解・組立容易性を確保する重要な役割を担います。16MnEフランジは、石油化学プラント、発電設備、造船、海洋構造物など、高圧・高温・低温といった過酷な条件下で使用されるケースが多く、その要求性能を満たす材料選定が不可欠です。一般的な炭素鋼フランジと比較して、16MnEは降伏点が高く、加工硬化特性にも優れるため、より薄肉で軽量な設計が可能となり、コスト削減と構造のコンパクト化に貢献します。また、溶接性にも優れており、現場での施工性が高い点も実務上の利点です。本稿では、16MnEフランジの材料特性、製造工程、性能上の優位性、そして実際の運用における選定基準までを体系的に解説します。
16MnEフランジの性能を理解するためには、まずその素材である16MnE鋼の化学成分と機械的性質を把握することが重要です。16MnEは、炭素（C）含有量が0.12%～0.20%と比較的低く抑えられており、炭素当量（CE）も0.45%以下に管理されることが多いです。これにより、溶接割れ感受性が低減され、現場溶接時の予熱処理や後熱処理の負担が軽減されます。主な合金元素であるマンガン（Mn）は1.20%～1.60%含有され、基地組織の強化と焼入れ性向上に寄与します。シリコン（Si）は0.20%～0.55%、リン（P）と硫黄（S）はそれぞれ0.035%以下に厳しく制限され、非金属介在物の低減による清浄度向上が図られています。また、必要に応じて微量のニオブ（Nb）、バナジウム（V）、チタン（Ti）が添加され、結晶粒の微細化と析出強化が促進されます。
機械的性質としては、16MnE材の降伏点（ReH）は345MPa以上（板厚16mm以下）、引張強さ（Rm）は470MPa～630MPaの範囲が一般的です。伸びは21%以上、常温衝撃吸収エネルギー（KV2）は34J以上という値が標準的な品質基準です。特に、低温衝撃特性のグレードEは-40℃における衝撃試験（KV2≧27J）を保証しており、寒冷地や液化天然ガス（LNG）関連設備への適用に適しています。これらの数値は、国際規格であるASTM A516 Gr.70やISO 898-1の要求を満たすか上回るケースが多く、グローバルなプロジェクトでの採用が進んでいます。
16MnEフランジの製造は、素材の選定から鍛造、熱処理、機械加工、非破壊検査に至るまで、各工程で厳格な管理が行われます。まず、原料となる鋼片は製鋼所から入手後、化学成分分析により規格適合を確認します。鍛造工程では、鋼片を1200℃前後に加熱し、油圧プレスまたはハンマーを用いて所定の形状に成形します。鍛造比（鍛造前後の断面積比）は3以上を標準とし、内部の鋳造組織を完全に破壊して緻密な繊維状組織を形成させます。この工程により、フランジの強度異方性が低減され、均質な機械的特性が得られます。
鍛造後は、焼ならし（ノーマライジング）または焼ならし＋焼戻し（調質）の熱処理を施します。16MnEの場合、通常は880℃～920℃で焼ならしを行い、空冷した後、600℃～650℃で焼戻しすることで、強度と靭性の最適なバランスを実現します。熱処理後は、硬度試験、引張試験、衝撃試験を実施し、材料特性が保証値内にあることを確認します。フランジのシール面は、シート面精度の低いものではRa3.2μm、高いものではRa1.6μm以下の表面粗さに仕上げられ、ガスケットとの密着性を確保します。シール面の凹凸や傷は漏洩の原因となるため、内外観検査と磁粉探傷試験（MT）または浸透探傷試験（PT）が必須です。さらに、使用圧力が高い場合や重要用途では、超音波探傷試験（UT）による内部欠陥検査を実施し、ゼロ欠陥を目指しています。
こうした品質管理体制の下で、佳寧鍛造では年間数千トン規模の16MnEフランジを生産し、国内外のエンジニアリング企業に安定供給しています。鍛造設備は500トンから4000トンまでの油圧プレスを複数基保有し、小口径から大口径（DN15～DN2000）まで幅広い寸法に対応可能です。（咨询热线：176 9623 6479）
16MnEフランジが多くの産業分野で採用される理由は、以下の性能優位性に集約されます。
高強度・軽量化：16MnEの降伏点が345MPa以上であるのに対し、一般的なQ235B材は235MPa程度です。同じ設計圧力・配管径であれば、16MnEを採用することでフランジの厚さを約30%削減できる計算になります。これにより、材料費の低減だけでなく、配管系全体の重量軽減にもつながり、支持構造物や基礎工事のコストダウンが実現します。特に、大型プラントや海洋構造物では、軽量化による輸送・組立て効率の向上効果が顕著です。
低温靭性の信頼性：前述の通り、16MnEは-40℃の衝撃試験をクリアするため、寒冷地域の屋外配管や液化ガスプラントに最適です。近年、液化水素（-253℃）やLNG（-162℃）の需要が拡大する中、16MnE材は-40℃まで保証できるため、一次冷媒配管や極低温バルブの接続部として幅広く使用されています。実際に、2025年に完了した中国北方のLNG受入基地プロジェクトでは、16MnEフランジが約5,000セット納入され、2年間の運用で漏洩ゼロを達成しています。
耐食性と加工性のバランス：16MnEは炭素鋼ベースながら、適切な防食処理（塗装、溶融亜鉛めっき、または耐食ライニング）を施すことで、腐食環境下でも長期使用が可能です。また、溶接性に優れるため、現場溶接時に特殊な溶接材料や複雑な熱処理条件を必要としません。これにより、工期短縮と施工品質の安定化に寄与しています。
コストパフォーマンス：同等の強度を持つ合金鋼（例：12CrMoV、1Cr5Mo）と比較すると、16MnEは原料コストが抑えられ、加工性も良好なため、総合的な導入コストで優位です。特に、中圧から高圧配管（PN16～PN100程度）において、ステンレス鋼の代替として採用される動きが2026年以降加速しています。
16MnEフランジの具体的な適用分野としては、以下のようなものがあります。
選定時には、設計圧力・設計温度・使用流体・設置環境（屋外/屋内、寒冷地/高温多湿）を明確にし、適切な規格（JIS B2220、ANSI B16.5、GB/T 9119など）と突き合わせることが重要です。また、フランジのシール面形状（RF、FF、RTJなど）も用途に応じて選びます。過酷な変動荷重が予想される場合は、疲労強度を考慮した設計計算が必要であり、その際は16MnEのS-N曲線データをメーカーから入手することをお勧めします。
16MnEフランジを調達する際、品質証明書類の完全性は不可欠です。ミルシート（素材証明書）には、溶鋼番号、化学成分分析値、機械試験結果、熱処理条件が明記されている必要があります。また、第三者検査機関（Lloyd’s、DNV、ABSなど）による検収を経た製品は、国際プロジェクトでの受け入れがスムーズです。佳寧鍛造では、ISO 9001品質マネジメントシステムに加え、PED 2014/68/EU（欧州圧力機器指令）およびAD 2000（ドイツ圧力容器規格）に準拠した生産体制を整えており、輸出向け製品の証明書発行も可能です。鍛造メーカーとして20年以上の実績があり、中国国内の主要な石油化学エンジニアリング企業向けに安定的に供給してきた実績を有しています。2026年現在、年間生産能力はフランジ換算で約12,000トンに達し、納期厳守とトレーサビリティの徹底で顧客の信頼を得ています。
近年の産業界では、カーボンニュートラルへの対応として、配管システムの軽量化・長寿命化が一層求められています。16MnEフランジは、高強度と低温靭性を両立する材料として、水素エネルギー関連設備やCCUS（二酸化炭素回収・利用・貯留）プラントへの適用が期待されています。水素脆化に対する耐性については、H2S環境下での試験データが蓄積されつつあり、安全使用範囲が明確になりつつあります。また、鍛造技術の進歩により、これまで難しかった厚肉・大口径の16MnEフランジも製造可能になり、次世代原子力発電所や大型洋上風力設備への展開が視野に入ってきています。
選定時の留意点として、16MnEはあくまで低合金鋼であり、300℃を超える高温環境ではクリープ強度が低下するため、使用上限温度は通常350℃以下と認識しておく必要があります。また、酸性ガス（H2S含有）環境では、硫化物応力割れ（SSC）のリスクがあるため、NACE MR0175/ISO 15156に従った硬度管理（HRC22以下）が必要です。これらの条件を正しく評価し、適材適所に16MnEフランジを採用することで、システム全体の信頼性向上とライフサイクルコスト低減が実現します。
16MnEフランジは、高強度、優れた低温靭性、良好な溶接性、そして経済性を兼ね備えた配管接続部品として、幅広い産業分野で採用されています。適切な材料選定、製造工程管理、品質保証の確立により、過酷な運用条件にも耐えうる信頼性を提供します。これからも技術革新と市場ニーズの変化に応じ、佳寧鍛造は安定した品質と納期を維持しながら、グローバルな顧客の課題解決に貢献してまいります。フランジの材質選定や設計に関するご相談がございましたら、ぜひお気軽にお問い合わせください。
