工業配管システムにおいて、配管同士や配管とバルブ、ポンプなどの機器を接続するために不可欠な部品がフランジです。中でも、突合せ溶接フランジは、その高い強度と信頼性から、石油化学、発電所、造船、半導体製造設備、水処理プラントなど、過酷な条件下での使用が求められる産業分野で広く採用されています。これらのフランジの多くは、優れた機械的特性と内部品質を実現するために、鍛造プロセスによって製造されています。本稿では、工業配管用突合せ溶接フランジ鍛造品に焦点を当て、その基本的な概要、性能面での優位性、製造プロセスにおける技術的要点、そして2026年を見据えた市場動向や選定における実践的な指針について、専門的な視点から詳細に解説します。鍛造フランジの信頼性と性能を正しく理解することは、プラント全体の安全性と長期的な安定操業に直結する重要な要素であり、設備設計者や調達担当者様にとって有益な情報を提供いたします。

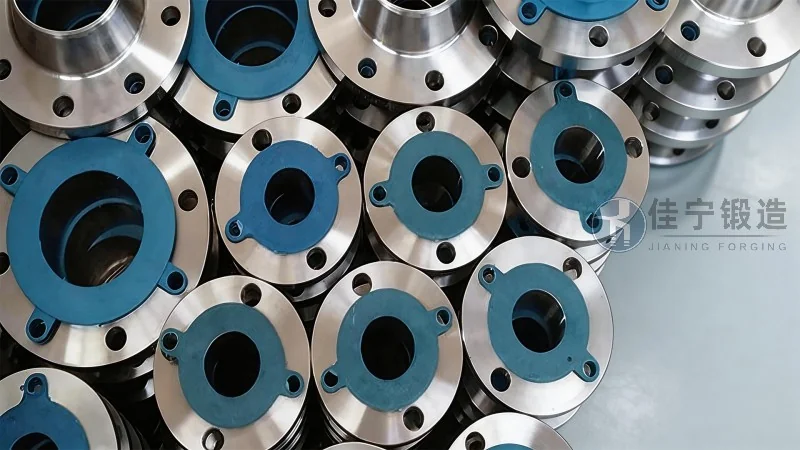

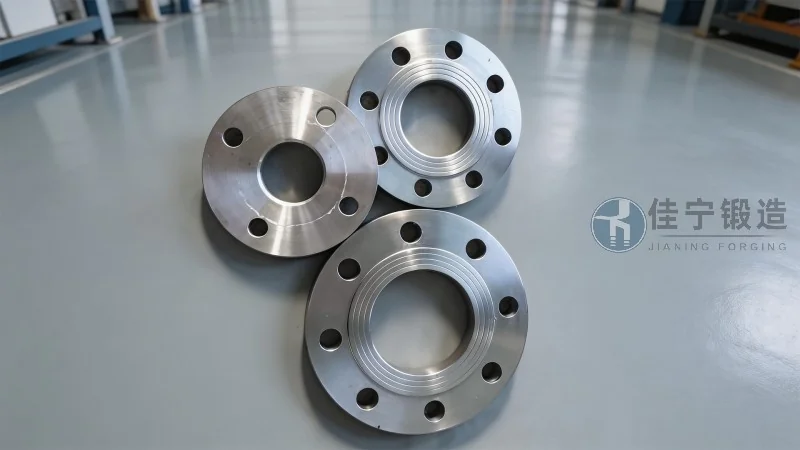

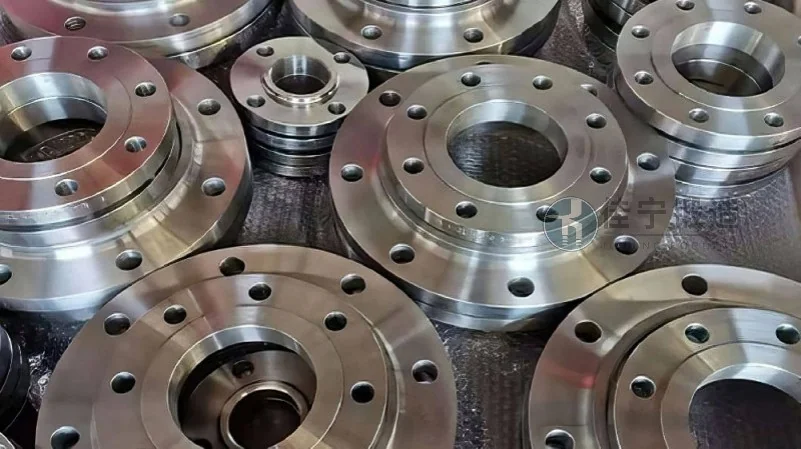

突合せ溶接フランジ（Welding Neck Flange）は、その名称が示す通り、配管の端部と突き合わせて溶接接合するタイプのフランジです。フランジの基部から円錐状に伸びる長いネック（首部）が特徴であり、このネックが配管と直接溶接されることで、応力集中を緩和し、配管全体の機械的強度を高める役割を果たします。鍛造品とは、金属材料を金型の上でハンマーやプレス機を用いて叩き圧縮し、目的の形状に成形した製品を指します。鋳造品と比較して、鍛造品は内部組織が緻密で、金属の流れ（繊維組織）が連続的に保たれるため、強度、靭性、耐疲労性に優れています。工業配管用のフランジにおいて、この鍛造による組織制御は、高圧・高温環境下でのシール性能と構造的信頼性を確保する上で、極めて重要な技術的要素です。JIS B2220、ASME B16.5、EN 1092-1といった主要な国際規格においても、高圧用途や重要なサービス条件には鍛造品の使用が推奨されており、その優位性は広く認知されています。
突合せ溶接フランジを鍛造で製造することにより、他の成形方法では得られない複数の性能上の優位性が発揮されます。第一に、機械的強度の向上です。鍛造プロセスにおいて加えられる圧縮力は、金属内部の気孔や微細な空隙を圧着し、溶融凝固時に生じる鋳造欠陥を大幅に低減します。その結果、引張強さ、降伏点、硬さといった機械的特性が安定して高い水準を示します。第二に、耐衝撃性と靭性の確保です。鍛造によって形成された連続的な金属繊維組織は、材料の靭性を方向的に高め、急激な圧力変動や熱応力、地震などの外部衝撃に対しても優れた耐性を発揮します。第三に、耐食性と耐摩耗性の均一性です。鍛造品は材料の組織が均一であるため、局部腐食や応力腐食割れのリスクが低減されます。特に、炭素鋼、ステンレス鋼、合金鋼など、使用環境に応じた材料選定と組み合わせることで、長期間にわたる安定した性能を維持できます。これらの特性は、過酷な条件下で運用される工業プラントにおいて、メンテナンスコストの削減と稼働率の向上に直結します。佳寧鍛造では、これらの優位性を最大限に引き出すため、厳格な温度管理と鍛造比の最適化を徹底しています。
突合せ溶接フランジ鍛造品の性能は、使用される材料の特性に大きく依存します。代表的な材料として、炭素鋼（ASTM A105、JIS SFVC SFVC2Aなど）、クロムモリブデン合金鋼（ASTM A182 F11/F22、JIS SFVA F12など）、オーステナイト系ステンレス鋼（ASTM A182 F304/F316、JIS SUS F304/F316など）が広く利用されています。炭素鋼は、汎用性が高く、常温から中温域での高圧用途に適しており、コストパフォーマンスに優れます。クロムモリブデン合金鋼は、高温クリープ強度と耐水素侵食性に優れ、石油精製や化学プラントの高温高圧配管に不可欠です。一方、ステンレス鋼は、耐食性と低温靭性が要求される食品、医薬品、半導体製造設備などで標準的に採用されます。各材料は、それぞれの使用温度範囲や圧力クラス、流体の性質に応じて選定されるべきであり、適切な材料選定は、フランジの長期信頼性を左右する重要な設計要素です。2026年現在、世界的な脱炭素化の流れを受け、水素エネルギー関連設備やCO2回収プラント向けに、耐水素脆化特性に優れた特殊合金鋼の需要が増加傾向にあります。
高品質な工業配管用突合せ溶接フランジ鍛造品を安定して供給するためには、製造プロセス全体における厳格な品質管理が不可欠です。まず、素材受け入れ段階では、ミルシートによる化学成分の確認と、超音波探傷試験による内部欠陥の有無を確認します。次に、加熱工程では、材料に適した鍛造温度範囲を厳守し、過熱や焼き割れを防止します。鍛造工程では、適切な鍛造比と加工速度を制御することで、金属組織を緻密化し、目的の機械的特性を引き出します。鍛造後の熱処理（焼鈍、焼ならし、焼戻し）は、材料の組織調整と残留応力の除去に極めて重要であり、温度と時間の厳密な管理が求められます。機械加工工程では、シール面の表面粗さや寸法公差を規格値内に収めるための精度管理が行われます。最終検査として、浸透探傷試験、磁粉探傷試験、水圧試験、気密試験などを実施し、製品の完全性を保証します。このような多段階にわたる品質管理体制を構築し、国際規格や顧客要求仕様に適合した製品を提供することが、サプライヤーとしての信頼獲得につながります。
2026年の産業界全体を見渡すと、エネルギー転換とデジタル化の進展が、工業配管用フランジ鍛造品の市場に明確な影響を及ぼしています。具体的には、液化天然ガス（LNG）プラントや水素ステーション、二酸化炭素回収・貯留（CCS）設備の新設・増設が世界的に計画されており、極低温から超高圧まで対応可能な高性能フランジの需要が拡大しています。また、半導体製造装置やバイオ医薬品製造設備の分野でも、純度管理と耐食性に対する要求が年々厳しくなっており、電解研磨処理や特殊表面処理を施した高付加価値鍛造品のニーズが高まっています。技術面では、コンピューターシミュレーションによる鍛造工程の最適化や、AIを活用した品質予測システムの導入が進んでおり、製品の歩留まり向上とリードタイム短縮が実現されています。さらに、サプライチェーン全体のトレーサビリティ強化が求められる中で、素材から製品出荷までの全工程をデジタル管理する体制が、競争力の重要な要素となっています。
突合せ溶接フランジ鍛造品を選定する際には、以下の項目を総合的に評価することが推奨されます。第一に、設計圧力と設計温度です。これらはフランジの圧力クラス（Class 150～2500）と材料の許容応力を決定する基本パラメータです。第二に、使用環境における流体の腐食性と毒性です。応力腐食割れや孔食のリスクを評価し、適切な材料と表面処理を選定します。第三に、配管システム全体の応力解析です。フランジ接合部は、熱膨張や外部荷重による応力が集中しやすい部位であり、ネック長さやフランジ厚さの適切な設計が重要です。第四に、施工性とメンテナンス性です。溶接施工条件や点検時のアクセス性を考慮し、現場での作業効率を高める設計が求められます。第五に、長期供給の安定性と品質管理体制です。信頼できるサプライヤーを選定することは、予期せぬトラブルを防止し、プロジェクトの成功に直結します。
グローバルに展開される工業プロジェクトにおいては、フランジ鍛造品が各種国際規格に適合していることが不可欠です。JIS規格（日本産業規格）、ASME規格（アメリカ機械工学会）、EN規格（欧州規格）など、プロジェクトの仕様に応じた規格への準拠が求められます。さらに、ISO 9001などの品質マネジメントシステム認証や、圧力容器指令（PED）などの地域的な規制への適合も重要な要件です。佳寧鍛造では、これらの国際規格に基づいた厳格な品質管理体制を構築し、第三者機関による製品認証を積極的に取得しています。具体的には、材料証明書（ミルシート）の完全なトレーサビリティ管理、各種非破壊検査の実施記録、および熱処理記録の保管など、顧客が求める品質エビデンスを確実に提供できる体制を整えています。これにより、国内外のエンジニアリング会社やプラントオーナーから高い信頼を獲得しており、安定した取引実績を築いています。
工業配管用突合せ溶接フランジ鍛造品は、過酷な運用条件下でも高い信頼性と安全性を提供する、産業インフラを支える基盤部品です。鍛造特有の緻密な内部組織と連続した金属繊維構造は、高圧、高温、腐食性流体といった過酷なサービス環境において、長期にわたる安定性能を保証します。2026年以降も、エネルギー分野や先端産業を中心に、より高度な性能と信頼性が求められることが予想され、鍛造技術のさらなる進化と品質管理体制の強化が、市場の競争力を決定づける重要な要素となるでしょう。設備の設計や調達をご検討の際には、材料選定から製品の納入実績、品質管理体制に至るまで、総合的な視点でサプライヤーを評価されることをお勧めします。長年の鍛造技術と品質管理のノウハウを有する佳寧鍛造は、お客様の多様なニーズに応える高品質な鍛造フランジの安定供給を通じて、プラントの安全性と経済性の向上に貢献いたします。（咨询热线：176 9623 6479）
