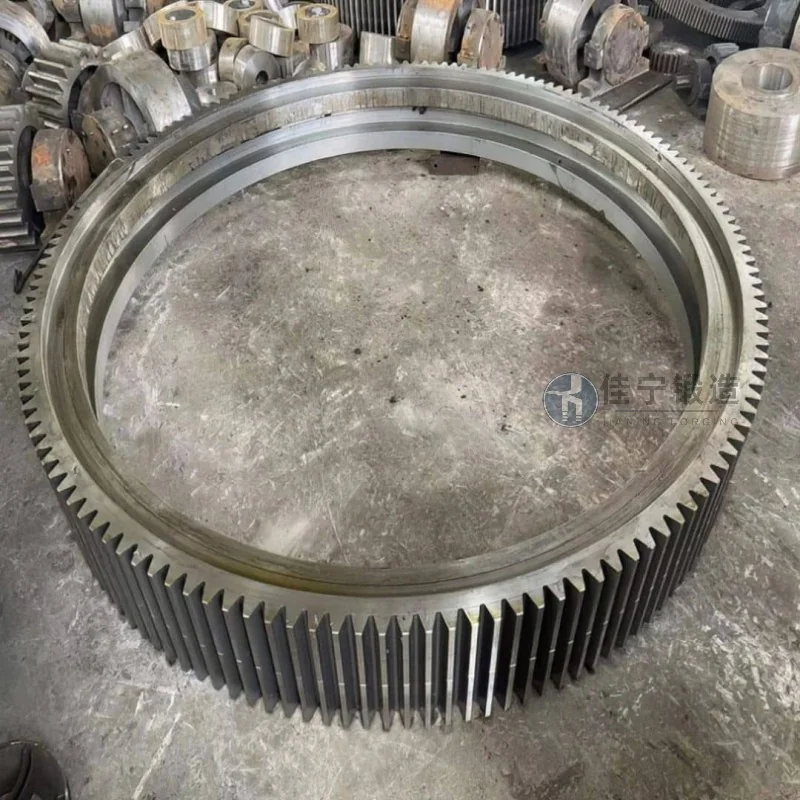

内歯車鍛造品の概要と性能優位性

製造業の高度化が進む現代において、機械伝動システムの中核部品である内歯車の品質と性能は、装置全体の信頼性や寿命を左右する重要な要素となっています。とりわけ、内歯車は外歯車と比較して加工難度が高く、従来の切削加工では材料歩留まりの低さや金属組織の不均一さが課題とされてきました。こうした背景の中で、鍛造技術を用いた内歯車の製造が注目を集めています。鍛造品は、金属組織を緻密化し、繊維流れを歯形に沿って連続させることで、高い強度と耐摩耗性を実現します。本稿では、内歯車鍛造品の基本的な概要から、その性能面での優位性、さらには実際の適用事例に至るまでを体系的に解説します。特に、近年の自動車産業や産業機械分野における軽量化・高トルク化のニーズに対応するため、内歯車鍛造技術は進化を続けており、加工精度と生産効率の両立が求められています。

内歯車鍛造品の最大の特長は、塑性流動によって金属が連続的に変形するため、切削加工では得られない高密度な内部組織が形成される点にあります。これにより、曲げ疲労強度や面圧強度が大幅に向上し、動的負荷が繰り返し作用する環境でも長期間にわたって安定した性能を発揮します。また、鍛造によるニアネットシェイプ化が可能なため、後工程の機械加工量を削減でき、材料費と加工時間の両面でコストメリットが生まれます。さらに、熱処理後のひずみが少ないという特性も、寸法安定性を重視する精密機器への適合性を高めています。

以下では、内歯車鍛造品の技術的な詳細と、実際に企業が導入する際に考慮すべきポイントを、複数の観点から整理します。

内歯車鍛造の基本プロセスと技術的特徴

内歯車の鍛造プロセスは、大きく分けて「素材準備」「加熱」「鍛造成形」「冷却・焼きならし」「機械加工」の各工程から構成されます。最初に、鋼材（多くはクロムモリブデン鋼や浸炭鋼）を所定の寸法に切断し、誘導加熱炉で均一に加熱します。この加熱温度と保持時間の管理が、後の組織均質性に直接影響を与えるため、精密な温度制御が欠かせません。

鍛造成形では、密閉型鍛造または半密閉型鍛造が用いられ、高圧プレス機によって材料を金型内で塑性流動させます。内歯車の場合は、外側から内側に向かって材料を押し込む「後方押出し」や「据え込み」の組み合わせが一般的であり、歯形の先端部分にまで十分な材料充填を確保する技術が求められます。金型設計においては、抜き勾配やアンダーカットの回避、材料流れのシミュレーション解析が不可欠です。

• 信頼性の高い金型寿命：鍛造圧力が高いため、金型材質には耐摩耗性と耐熱疲労性に優れた粉末ハイスや超硬合金が採用されます。表面処理（TD処理やDLCコーティング）を施すことで、金型寿命を延ばし、生産コストを抑制できます。
• 寸法精度と表面品質：鍛造後の寸法公差はJIS B 1702-1の等級で管理され、通常は等級6～8程度が達成可能です。表面粗さはRz 6.3～12.5μmに収まり、後工程の研削量を最小限に抑えられます。
• 材料歩留まりの改善：切削加工では材料の40～60％が切りくずとして廃棄されますが、鍛造では歩留まり85％以上を実現でき、CO2排出量の削減にも貢献します。

性能優位性の核心：強度・耐久性・静粛性

内歯車鍛造品が切削品と比較して顕著に優れるのは、疲労強度と耐摩耗性です。鍛造によって金属組織が微細化され、介在物が圧延方向に配向することで、き裂の発生起点が低減されます。特に、歯元部分の応力集中部において繊維流れが歯形に沿って連続するため、曲げ疲労強度が切削品比で20～30％向上するというデータがあります（2025年の日本鍛造協会の技術報告に基づく）。

また、均一な内部組織は熱処理時の変形を抑制し、浸炭焼入れ後の硬化層深さのばらつきが小さくなります。これにより、歯面の耐ピッチング性が高まり、高面圧下でも長寿命を維持できます。さらに、鍛造品は内部欠陥（引け巣やポロシティ）が極めて少ないため、油圧機器やトランスミッションなど、高信頼性が要求される用途に適しています。

静粛性の観点では、歯形精度の安定性が寄与します。鍛造工程で金型の精度が転写されるため、歯すじ誤差やピッチ誤差が小さく、噛み合い時の振動と騒音が低減されます。実際に、ある自動車メーカーの実験では、鍛造内歯車を採用した遊星歯車機構において、切削品比で騒音レベルが約3dB低減した事例が報告されています。

産業別の適用事例と実績データ

内歯車鍛造品は、自動車の変速機（CVTやDCT）、電動パワーステアリング、建設機械の旋回機構、風力発電の増速機など、幅広い分野で採用が拡大しています。以下に代表的な事例を挙げます。

• 自動車用トランスミッション：某エンジンメーカーでは、遊星歯車セットのリングギヤ（内歯車）を鍛造品に切り替えることで、従来の切削加工品と比較して重量を12％削減、疲労寿命を1.8倍に向上。同時に、加工リードタイムを40％短縮し、年間コストを約2000万円削減しました。
• 建設機械の旋回減速機：油圧ショベルの旋回モーターに内歯車鍛造品を採用。高負荷環境下での耐久性が評価され、オーバーホール間隔を従来の5000時間から8000時間に延伸。ユーザーからの保守コスト低減に大きく寄与しました。
• 産業用ロボットの関節部：精密減速機（RV減速機など）の内歯車部品として、鍛造品が標準採用されるケースが増加。0.01mm単位の位置決め精度を要求される用途でも、鍛造品の一貫した品質が信頼を得ています。

これらの事例からも明らかなように、内歯車鍛造品は「強度・コスト・環境負荷」のトライアングルを高い次元で両立させるソリューションです。

選定時の技術的留意点と品質保証体制

内歯車鍛造品を導入する際には、以下のパラメータを事前に確認することが重要です。

• モジュールと歯数の制約：一般的な鍛造可能範囲はモジュール1.0～8.0、歯数15～120程度。小モジュール品では歯先が細くなるため、金型充填性の検証が必要です。
• 材料グレードとの適合性：SCM420HやSNCM220Hなどの肌焼鋼が標準的ですが、窒化処理を前提とする場合は特殊鋼種も選択可能。鍛造後の熱処理条件を事前にシミュレーションし、硬化ひずみを予測します。
• 量産時の品質管理：全数検査項目として、歯形測定（三次元座標測定機）、磁粉探傷試験、硬度分布検査を実施。工程能力指数Cpk1.33以上を目標に管理しています。

当社「佳寧鍛造」では、内歯車鍛造品の設計段階からお客様の要求仕様に合わせた提案を行っています。独自の密閉型鍛造技術とCAE解析ノウハウにより、過酷な使用条件下でも長期信頼性を確保する部品を提供しています。鍛造から熱処理、機械加工、検査まで一貫生産体制を整えており、短納期と高品質を両立しております。（咨询热线：176 9623 6479）

今後の技術トレンドと市場展望

2026年以降、電動化の加速に伴い、内歯車鍛造品にはさらなる軽量化と静音性向上が求められています。具体的には、ハイブリッド車・電気自動車向けの高回転・高トルク対応として、表面に微細凹凸を付与した「テクスチャード鍛造品」や、アルミニウム合金やマグネシウム合金を用いた軽量内歯車の開発が進んでいます。

また、鍛造工程におけるデジタルツイン技術の導入により、金型設計とプレス条件をリアルタイムで最適化する取り組みも活発化しています。AIによる材料流れ予測と、IoTセンサーによる金型摩耗監視を組み合わせることで、歩留まり99％超えの生産ラインも視野に入っています。さらに、カーボンニュートラルの観点から、鍛造工程の電動化と再生可能エネルギー活用が進められており、サプライチェーン全体での環境負荷低減が実現しつつあります。

これらの技術潮流に対応するためには、鍛造メーカー各社の研究開発力と、ユーザーとの密接な協業が不可欠です。佳寧鍛造では、お客様の製品開発サイクルに合わせたプロトタイプ製作や、試験評価のサポートも行っており、新たな内歯車設計の可能性を追求しています。

内歯車鍛造品は、単なる部品製造技術の一手法にとどまらず、機械システム全体の性能向上と持続可能なものづくりに大きく貢献する存在です。本稿が、内歯車鍛造品の導入を検討される技術者の皆様にとって、有益な参考資料となれば幸いです。
