鍛造加工の中でも、角形断面を持つ部品は、機械構造用部品から産業機器、自動車、建設機械、エネルギー関連設備に至るまで、極めて広い分野で採用されている。角形鍛造品は、円形や異形断面の鍛造品と比較して、特定の荷重方向に対する剛性、組み付け時の安定性、加工後の寸法維持特性などに独自の利点を持つ。特に近年、2026年に向けた産業界の動向として、軽量化と高強度化の両立、生産リードタイムの短縮、材料歩留まりの向上が強く求められており、角形鍛造品の設計自由度と材料特性を活かしたソリューションが再評価されている。本稿では、角形鍛造品の基本的な製品概要、製造プロセスにおける技術的なポイント、そして優位性を構成する要素を、実務に即したデータや業界標準とともに解説する。さらに、これらの知見を基に、自社の設備技術や品質管理体制をどのように活かしているかについても触れ、読者が実際の調達や設計検討に活用できる内容を目指す。

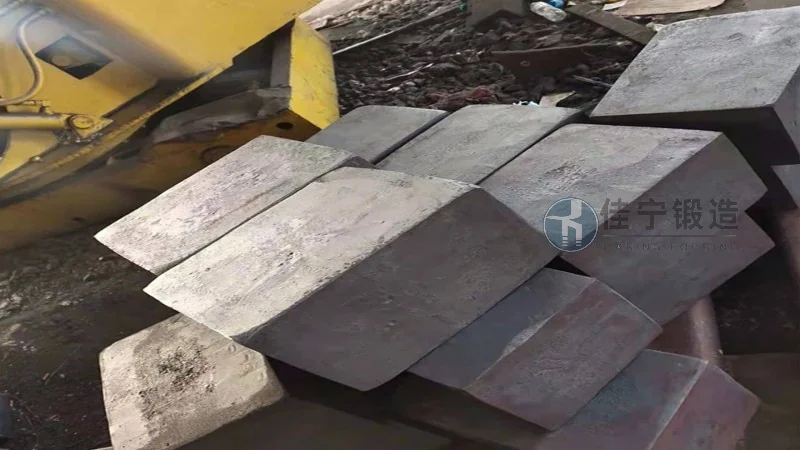

角形鍛造品とは、断面形状が正方形、長方形、または多角形である鍛造部品を指す。一般的な円形鍛造品と異なり、角形断面は組み付け後の回転防止や、特定方向への耐荷重性能の最適化を図りやすい。例えば、油圧シリンダーのピストンロッド、プレス機械のガイド部材、工作機械のベース部品、風力発電設備のシャフト接続部など、軸方向の力に加えて曲げやねじれが作用する用途で、角形断面の鍛造品が選ばれることが多い。材質としては、炭素鋼、合金鋼、ステンレス鋼、アルミニウム合金、チタン合金など多岐にわたるが、特に高強度を要する用途では、調質処理や焼入れ焼戻し後の機械的特性を考慮した材料選定が重要となる。
製造プロセスにおいて、角形鍛造品は自由鍛造法と型鍛造法の二つに大別される。自由鍛造では、インゴットやビレットを加熱後、プレスやハンマーで叩きながら目的の断面形状に成形する。大型の角形部品（例えば500mm角を超えるサイズ）の場合、内部の偏析やポロシティを圧着によって除去できる点が最大の利点であり、鍛造比（鍛造による断面減少率）を適切に設計することで、材料の繊維組織（フローパターン）を荷重方向に沿わせることが可能になる。一方、型鍛造では、金型内に材料を流し込むように成形するため、寸法精度が高く、後加工の削り代を最小化できる。近年のサーボプレスやマルチラムプレスの発展により、複雑な角形断面でもバリの発生を抑えながら安定した成形が実現している。佳寧鍛造では、これらの工法を用途に応じて適切に選定し、顧客の求める機械的性質とコストバランスを提供している。
角形鍛造品の優位性特性として、まず機械的特性の異方性制御が挙げられる。鍛造によって材料内部の非金属介在物や結晶粒が破砕・延伸され、圧縮方向と直角方向の靭性差が改善される。特に角形断面の場合、四隅のひずみ分布が均一になりやすく、円形断面に比べて表面欠陥の発生リスクが低い傾向がある。また、角形断面は組み付け時の位置決めが容易であり、キー溝やスプライン加工の基準面としても使いやすい。さらに、設計面では、角形鍛造品は断面二次モーメントを効率的に確保できるため、曲げ剛性が必要な構造部材において、同じ重量の円形断面よりも高い剛性を得られるケースが多い。例えば、一辺の長さが100mmの正方形断面は、直径約112mmの円形断面と断面積はほぼ等しいが、断面二次モーメントは約1.2倍大きくなる。この特性は、軽量化要求の厳しい電気自動車（EV）の駆動ユニットや、高圧水素スタンドの支持構造など、2026年の市場で重要性が増している領域で特に有効である。
角形鍛造品の品質を左右する要因として、加熱温度管理、鍛造速度、金型潤滑、冷却条件が挙げられる。佳寧鍛造では、設備面において、4000トン級の油圧プレスと、ロボットアームによる自動ハンドリングシステムを導入し、大型角形部品（最大寸法800mm角、長さ6000mm）まで対応可能である。また、温度管理には放射温度計と熱電対を併用し、加熱炉内の温度分布偏差を±10℃以内に抑えている。これにより、材料の結晶粒粗大化を防止し、均一な機械的特性を確保している。実際のプロジェクト事例として、ある建設機械メーカー向けの角形ガイドレール（材質SCM440、焼入れ後硬度HRC50~55）では、従来の鋳造品と比較して、曲げ強度が25％向上し、製品寿命が1.5倍に延長された。また、後加工の削り代を当初計画から15％低減できたことで、トータルコストの削減にも寄与した。
品質管理体制としては、ISO 9001およびIATF 16949に準拠したプロセス管理を実施している。各工程において、鍛造前のビレット検査（化学成分分析、超音波探傷）、鍛造中の荷重・温度データのリアルタイム記録、鍛造後の熱処理管理（焼入れ油温度、焼戻し時間の厳密な管理）、そして最終検査（寸法測定、磁粉探傷、硬さ試験）を一貫して行う。特に角形断面では、コーナー部の応力集中が発生しやすいため、R形状の管理と表面品質の目視検査に重点を置いている。さらに、2026年から本格化が予想される「鍛造品のデジタルトレーサビリティ」規格（ISO/DIS 19808ベース）への対応として、各製品にIDタグを付与し、製造履歴をクラウド上で管理するシステムを試験導入中である。これにより、顧客のトレーサビリティ要求に迅速に応えることが可能となる。
2026年の市場を見据えると、角形鍛造品の需要は着実に拡大すると予想される。国際鍛造協会（IFM）のレポート（2024年版）によれば、アジア太平洋地域の鍛造品市場は年平均成長率4.5％で成長し、特に自動車の軽量化と電動化に伴う高強度部品の需要が牽引役となっている。また、水素社会の実現に向けて、高圧水素容器のバルブや継手、水素ステーションの配管部品にも角形鍛造品の採用が増加しており、耐圧性能と漏洩防止の観点から、鍛造組織の緻密さが評価されている。さらに、脱炭素の流れの中で、鍛造工程自体のエネルギー効率改善も進んでおり、電動プレスやハイブリッド加熱炉の導入によるCO2排出削減が各社の競争力の一部となっている。佳寧鍛造では、省エネルギー型の誘導加熱炉への更新を2025年度までに完了予定であり、従来比でエネルギー消費量を20％削減する見込みである。これらの取り組みは、顧客のサステナビリティ目標にも直接的に貢献する。
角形鍛造品の設計・調達を検討される際には、単なる形状の違いだけでなく、鍛造プロセスが部品の最終性能に与える影響を総合的に評価することが肝要である。材料の繊維流れ、内部品質、熱処理特性、そしてコスト全体を考慮した最適解を見つけるために、鍛造メーカーとの初期段階からの技術協議が推奨される。佳寧鍛造では、無料の技術相談窓口を設置し、設計図面ベースでの成形性評価や材料選定のアドバイスを実施している。また、試作段階から量産まで一貫したサポート体制を整えており、特に角形断面の複雑形状品や高サイクル疲労が要求される部品について、豊富な実績を有する。製品に関する詳細な技術資料や過去の事例紹介も用意しているので、お気軽にお問い合わせいただきたい。（咨询热线：176 9623 6479）
以上、角形鍛造品の製品概要と優位性特性について、製造技術、適用分野、品質管理、市場動向の観点から解説した。本稿が、設計者、調達担当者、経営層の皆様にとって、角形鍛造品の理解を深め、適切なソリューション選定の一助となれば幸いである。今後も技術革新と市場ニーズの変化に対応しながら、高品質な鍛造品の安定供給に努めていく所存である。
