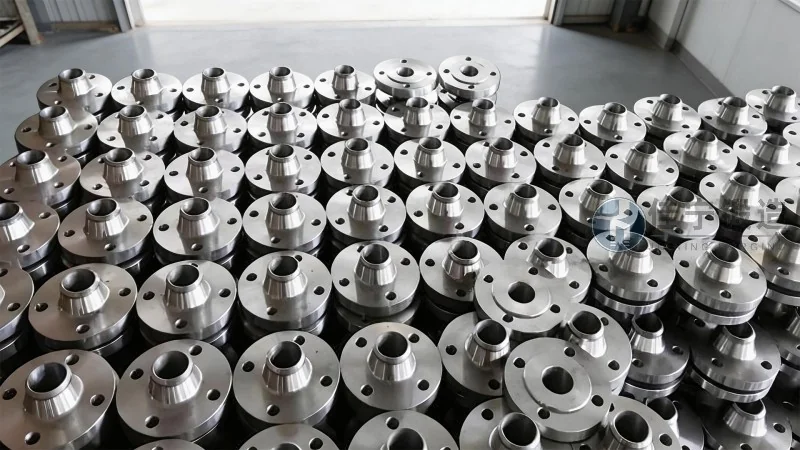

1インチフランジ製品の概要と性能特徴

1インチフランジ製品の概要と性能特徴

産業配管システムにおいて、継手部品の信頼性はシステム全体の安全性と効率に直結します。その中でも1インチフランジは、比較的小口径ながら多岐にわたる産業分野で不可欠な接続要素として位置づけられています。化学プラント、石油精製、食品製造、半導体製造、さらには水処理施設に至るまで、1インチというサイズは、流量制御やメンテナンス性を両立するために重要な役割を担います。本稿では、1インチフランジの基本的な構造・種類・材質を整理し、その性能特徴を技術的観点から詳述します。また、近年の市場動向や規格動向を踏まえ、選定時の留意点や、実際の施工現場で求められる品質要件についても解説します。佳寧鍛造は、長年にわたり高精度な鍛造技術を活かし、厳格な品質管理のもとで1インチフランジをはじめとする各種配管部品を供給してまいりました。（咨询热线：176 9623 6479）

1インチフランジは、公称サイズ1インチ（約25.4mm）の配管を接続するためのフランジです。JIS規格、ANSI/ASME規格、DIN規格など国際的に複数の規格が存在し、それぞれで圧力クラスや結合面形状（レイズドフェイス、フラットフェイス、リングジョイントなど）が規定されています。たとえば、JIS 10KフランジとANSI 150#フランジは互換性がなく、ボルト穴径やガスケット面の形状が異なります。そのため、設計段階で採用する規格を明確にし、使用環境（温度、圧力、流体特性）に合わせて適切なタイプを選定することが求められます。

1インチフランジの主要な種類と用途

1インチフランジには、以下のような代表的な種類があります。それぞれに構造上の特徴があり、用途に応じて適したものを選ぶ必要があります。

• ソケット溶接フランジ：配管端部をフランジのソケット部分に挿入し、隅肉溶接で固定するタイプです。小口径（1インチ以下）によく用いられ、内部に段差が少なく、流体の滞留を抑えられます。高圧用途や振動のある配管系に適しています。
• ねじ込みフランジ：配管の雄ねじとフランジの雌ねじを螺合させるタイプで、溶接が不要なため現場での組立が容易です。ただし、ねじ部のシール性が重要で、高温・高圧での使用には注意が必要です。主に低圧配管やメンテナンス頻度の高い系統で採用されます。
• スリップオンフランジ：配管をフランジの内側に通し、外側から溶接するタイプです。ソケット溶接フランジと比べて溶接部が外側にあるため、内部の平滑性はやや劣りますが、低～中圧の一般配管に広く使われます。
• ブラインドフランジ：配管の端部を閉じるためのフランジで、中央に穴がありません。システムのテストや将来の拡張用の予備として使用されることが多く、耐圧性能が重要視されます。
• ラップジョイントフランジ：配管端にスタブエンド（短管）を溶接し、フランジ自体は自由に回転できる構造です。頻繁な分解・組立が必要な配管や、異種材料の接続に有効です。

佳寧鍛造では、これらすべてのタイプにおいて、鍛造による組織の緻密性を高め、内部欠陥のない均一な製品を提供しています。特に1インチサイズは鍛造比の制御が難しく、適切な工程管理が品質を左右します。

1インチフランジの性能特徴：耐圧性・シール性・耐食性

1インチフランジの性能を評価する際、最も重要なのは耐圧性です。フランジの厚さ、ボルトの強度、ガスケットの材質が総合的に耐圧性能を決定します。例えば、ANSI 150#クラスの1インチフランジは常温で約1.96MPa（20kgf/cm²）の耐圧を有しますが、高温になると許容圧力は低下します。実際の設計では、ASME B16.5やJIS B2220などの規格が定める圧力-温度定格表を参照することが必要です。

シール性については、フランジ接合面の平坦度と表面粗さが重要です。レイズドフェイス（Raised Face, RF）タイプでは、ガスケットが当たる部分の表面粗さが規定値（通常Ra 3.2～6.3μm）に管理されていないと、微少漏れの原因になります。1インチサイズは面積が小さいため、わずかな加工精度の差異が漏れに直結しやすい点に注意が必要です。佳寧鍛造では、CNC加工による高精度なシール面仕上げを実施し、規格値を上回る平滑性を実現しています。

耐食性は、使用される材質に依存します。一般的な炭素鋼（SS400、A105など）はコスト面で有利ですが、腐食性流体には不向きです。ステンレス鋼（304、316Lなど）は耐食性に優れ、食品や化学分野で広く採用されています。さらに、高合金やニッケル基合金（ハステロイ、インコネルなど）は極めて厳しい環境に対応します。1インチフランジにおいても、材料選定時に流体の成分、温度、流速、塩素イオン濃度などを総合的に評価する必要があります。

市場動向と技術トレンド（2026年展望）

2026年現在、グローバルな配管部品市場は、半導体製造設備の拡大と再生可能エネルギー関連投資の増加により、高品質な小口径フランジの需要が安定的に推移しています。特に1インチ以下の小口径フランジは、精密機器向けのガス配管や分析装置用のサンプリングラインなどで高い精度が要求されます。また、水素社会の進展に伴い、水素脆化に強い材質（例えば316Lの改良グレード）や、漏れ防止設計の高度化が進んでいます。

規格面では、ISO 7005-1の統合が進み、従来のJIS、ANSI、DIN間の互換性を高める動きがありますが、現時点では依然として地域ごとの規格が併存しています。輸出を視野に入れる場合は、対象国・地域の規格に適合した製品を用意する必要があります。佳寧鍛造は、JIS・ANSI・DINの三規格に対応した1インチフランジを在庫または受注生産で提供しており、規格間の差異を熟知した技術スタッフが選定支援を行っています。

選定時の実務的ポイントと品質管理の実際

1インチフランジを選定する際には、次の点を確認してください。

1. 規格と圧力クラスの確認：設計図面に記載の規格（例：JIS 10K RF、ANSI 150# RF）を正確に把握する。
2. 材質の適合性：流体の温度・圧力・腐食性に加え、配管材質との電位差によるガルバニック腐食も考慮する。
3. ガスケットの選定：フランジ面形状に合わせた適切なガスケット（非アスベスト、PTFE、金属入りなど）を使用する。
4. ボルト材質と締付トルク：フランジの耐圧を担保するために、推奨トルク値で均一に締め付ける。低合金鋼ボルト（例えばASTM A193 B7）が汎用的。
5. 検査と認証：材料証明書（MTC）、非破壊検査（UT、MT、PT）の有無を確認する。特に高圧ガス設備では、第三者検査機関による認証が求められる場合がある。

実際の製造現場では、鍛造後の熱処理（焼なまし、焼ならし）による内部応力の除去と結晶粒度の均一化が品質を左右します。佳寧鍛造は、鍛造温度と冷却速度を厳密に管理し、さらに全数にわたる外観検査と寸法測定を実施しています。また、1インチサイズは小型であるがゆえに、鍛造時の金型摩耗が偏りやすく、定期的な金型メンテナンスが欠かせません。

導入事例：化学プラントにおける信頼性向上

ある中規模の化学プラントでは、従来使用していた鋳造製の1インチフランジから、佳寧鍛造の鍛造製フランジに切り替えることで、接合部からの微少漏れが大幅に低減しました。鋳造品では内部にポロシティ（微小な気孔）が発生しやすく、特に腐食性流体を扱う配管では経年劣化による漏れが問題となっていました。鍛造品は金属組織が緻密で、内部欠陥が極めて少ないため、長期にわたって安定したシール性能を発揮します。この事例では、導入後のメンテナンス頻度が約40%削減され、設備稼働率の向上に寄与しました。

まとめと今後の展望

1インチフランジは一見シンプルな部品ですが、その性能は材質・加工精度・熱処理・表面仕上げに大きく依存します。規格ごとの違いを理解し、使用条件に最適な製品を選定することが、配管システムの長期的な信頼性を高める鍵です。2026年以降も、半導体や水素関連産業を中心に、高品質な小口径フランジの需要は拡大すると予想されます。佳寧鍛造は、これまで培った鍛造技術と厳格な品質管理体制を活かし、1インチフランジの安定供給と技術サポートを継続してまいります。お客様の配管設計やメンテナンスに関するご相談は、専門スタッフが随時対応いたします。
