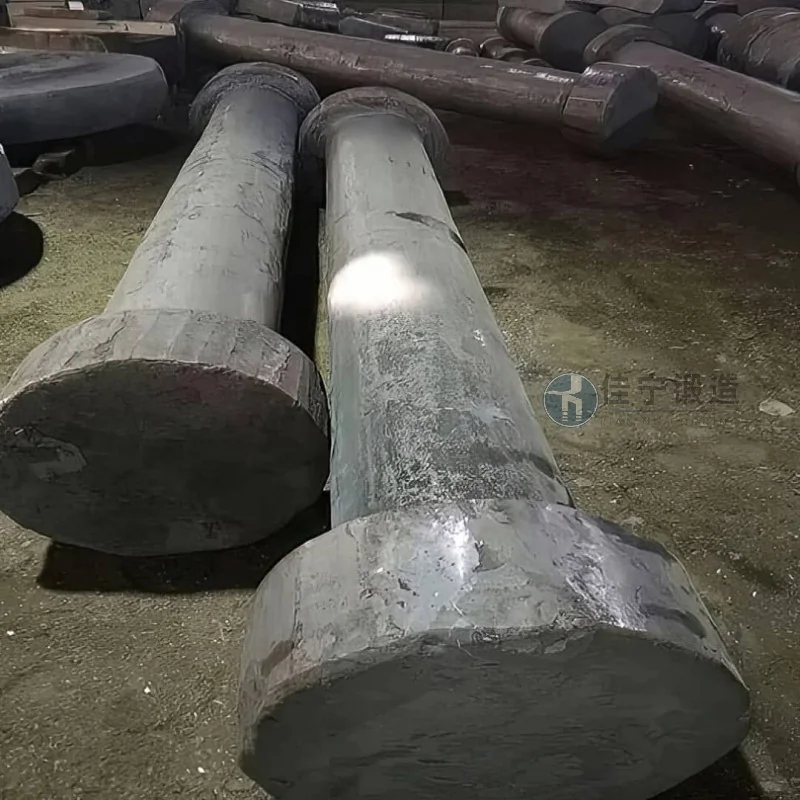

二相鋼軸鍛造品メーカー選択と佳寧鍛造の優位性

二相ステンレス鋼（Duplex Stainless Steel）は、オーステナイト系とフェライト系の二相組織を有し、高強度と優れた耐食性を両立する素材として、石油化学、海洋構造物、船舶、化学プラント、さらには製紙や食品加工設備に至るまで幅広い分野で採用されています。とりわけ鍛造品として供給される二相鋼軸は、ポンプシャフト、ミキサーシャフト、プロペラシャフトなど、過酷な腐食環境と高応力が同時に作用する重要部品に不可欠です。しかし、二相鋼軸の鍛造品を調達する際、どのメーカーを選ぶべきかという判断は、材料特性の理解だけでなく、製造工程の技術力、品質管理体制、そして長期的な納入実績に基づく信頼性が求められます。本稿では、二相鋼軸鍛造品メーカー選定のポイントを整理するとともに、佳寧鍛造が提供する優位性について、具体的な技術背景と事例を交えて解説します。

二相鋼軸鍛造品に求められる基本要件

二相鋼軸の鍛造品を選定する際、まず押さえるべきは材料の化学成分とミクロ組織の制御です。二相ステンレス鋼は、一般的にクロム（Cr）22～25％、ニッケル（Ni）4.5～6.5％、モリブデン（Mo）2.5～4.0％程度の配合が標準的であり、特に代表的なグレードとしてS31803（UNS S31803）やS32750（スーパーデュプレックス）が広く用いられています。鍛造工程では、適切な熱間加工温度と冷却速度を管理しないと、σ相（シグマ相）やχ相などの有害な金属間化合物が析出し、耐食性や靭性が著しく低下します。したがって、メーカー選びの第一条件は、素材の溶解・鋳造から鍛造、熱処理に至るまで一貫したプロセス管理が可能かどうかです。

また、軸製品の最終用途に応じて、機械的特性（引張強さ、降伏点、伸び、硬度）の保証値に加え、耐孔食性指数（PREN＝％Cr＋3.3×％Mo＋16×％N）が30以上のグレードでは、厳格な試験方法（ASTM A923やEN ISO 3651-2など）に基づく耐食性評価が求められます。加えて、鍛造比（鍛造率）が十分に確保されているかどうかは、内部の偏析や空隙を圧着し、繊維状組織を形成するうえで極めて重要です。一般的に鍛造比は4以上が推奨されますが、軸方向の強度を優先する場合にはさらに高い比率が必要となるケースもあります。

メーカー選定における5つの評価軸

二相鋼軸鍛造品メーカーを評価する際には、以下の5つの観点から総合的に判断することを推奨します。

• 材料トレーサビリティと認証体制：メーカーがISO 9001やISO 14001、さらには石油・ガス業界向けのAPI Q1やNORSOK M-650などの認証を取得しているかどうか。鍛造品には材料証明書（Mill Test Certificate）に加え、第三者検査機関による製品認証が求められる案件も多いため、これに対応できる文書管理体制が必要です。
• 熱処理能力と二相バランス制御：二相鋼の最適な機械的特性を引き出すには、溶体化熱処理（通常1020～1100℃で加熱後急冷）により、オーステナイト相とフェライト相の体積率を40～60％の範囲に調整する技術が不可欠です。このバランスが崩れると、耐応力腐食割れ性や低温靭性に悪影響を及ぼします。
• 非破壊検査の精度：超音波探傷試験（UT）や浸透探傷試験（PT）の実施基準と、内部欠陥の検出限界（例えばφ1.2mm相当のフラットボトムホール）を明確にしているメーカーは信頼性が高いといえます。近年では、フェーズドアレイ超音波探傷（PAUT）を用いた高精度検査が普及しており、この技術に対応しているかも選定基準の一つです。
• 加工範囲と納期柔軟性：軸径が100mm未満の小物から、500mmを超える大型軸まで対応可能な鍛造プレス能力（例えば2000トン以上のプレス）や、旋盤・穴あけ・キー溝加工などの後処理工程を内製できるかどうか。外注依存が高いと、品質リスクとリードタイムの不確実性が増します。
• 実績とサプライチェーンの安定性：過去5年以上にわたり、同程度のグレードやサイズの二相鋼軸を安定供給している実績があるか。特に石油化学プラント向けでは、一度トラブルが発生すると設備停止による経済的損失が大きいため、納入後のアフターサポートや不具合対応の迅速性も重要です。

佳寧鍛造が提供する技術的優位性

佳寧鍛造は、二相ステンレス鋼軸鍛造品の専門メーカーとして、上記の評価軸をすべて高い水準で充足する体制を整えています。まず材料面では、国内外の高品質ビレットサプライヤーとの長期契約により、トレーサビリティが確保された素材のみを調達。配合成分のばらつきによる二相バランスの不安定さを未然に防止しています。溶解段階から鍛造、熱処理、機械加工、検査に至る全工程を同一敷地内で一貫管理しているため、ロット間の品質差が極めて小さく、お客様の受入検査における不合格率を業界平均比で大幅に低減しています。

特に佳寧鍛造の強みは、独自の熱処理プロファイル技術にあります。二相鋼の溶体化処理では、加熱温度の均一性と冷却速度の制御が命ですが、同社は大型軸でも内部温度分布をシミュレーションし、最適な保持時間と冷却パターンを設定するシステムを導入。これにより、軸の中心部においてもフェライト相率45～55％の安定した二相組織を実現しています。2026年の市場動向として、海洋エネルギー関連設備の拡大に伴い、スーパーデュプレックス鋼（UNS S32750）の需要が前年比で約18％増加すると予測されていますが、佳寧鍛造は既にこの高合金材に対応した熱処理炉と工具設計を確立しており、納期短縮にも貢献しています。

また、非破壊検査の分野では、同社は2024年に最新のフェーズドアレイUT装置を導入し、従来の単一プローブ方式では検出が難しかった微細な偏析や介在物も高精度で可視化。全数のUT記録をデジタル保存し、お客様にトレーサビリティレポートとして提供可能です。実際に、中東のある石油化学プラント向けに納入したS31803製ポンプシャフト（直径250mm、長さ4.5m）では、3年間の使用後もピッティングやクラックの発生がなく、メンテナンスコストの削減に寄与したと評価されています。

実際の適用ケースにみる選定ポイント

二相鋼軸の選定は単なるスペック比較ではなく、使用環境に応じた最適化が求められます。例えば、海水環境下で使用されるプロペラシャフトの場合、耐孔食性と耐疲労性の両立が必要です。佳寧鍛造では、鍛造後の表面粗さをRa1.6以下に仕上げることで、応力集中を抑制し、疲労寿命を向上させる加工技術を採用。さらに、必要に応じてショットピーニングやローラーバニシングなどの表面強化処理を施すことも可能です。

一方、高温高圧の化学プラントで使用されるミキサーシャフトでは、クリープ特性と耐硫酸腐食性が重要です。ここでは材料グレードの選定はもちろん、軸継ぎ手部やキー溝部の形状最適化が求められます。佳寧鍛造では、三次元CADとCAEによる応力解析を事前に行い、応力集中部を回避した形状設計を提案。顧客の設計図面に基づくカスタムメイド対応が可能であり、標準品では満たせない特殊仕様にも柔軟に対応しています。

2026年には、欧州を中心に二相鋼鍛造品に関する新しい規格（EN 10204 Type 3.2第三者証明の義務化など）が強化される見通しです。佳寧鍛造は既にこの動きを先読みし、第三者検査機関（例えばDNV、Lloyd's、BVなど）との連携を強化。製品出荷時には、認証機関による立会検査にも対応可能な体制を構築しています。これにより、顧客は輸入時の通関手続きやエンドユーザーからの品質要求に迅速に応えることができます。

まとめ：信頼できるパートナー選びの重要性

二相鋼軸鍛造品の調達において、メーカー選定は製品の性能と長期的な信頼性を左右する重要な決断です。表面スペックだけに惑わされず、実際の製造工程の管理能力、検査体制、そして過去の実績を総合的に評価することが不可欠です。佳寧鍛造は、一貫生産体制と高度な技術力、そして顧客の課題に寄り添う柔軟な対応力を武器に、多くの産業分野で採用実績を積み重ねてきました。

お客様のプロジェクトに最適な二相鋼軸鍛造品をお探しの際は、ぜひ佳寧鍛造にご相談ください。材料選定から形状設計、納期調整まで、専門エンジニアが技術的なサポートを提供いたします。二相鋼に求められる耐食性と強度を、高い再現性で実現するパートナーとして、長期的な信頼関係を築いてまいります。（咨询热线：176 9623 6479）
